L型直角连接角支架结构设计

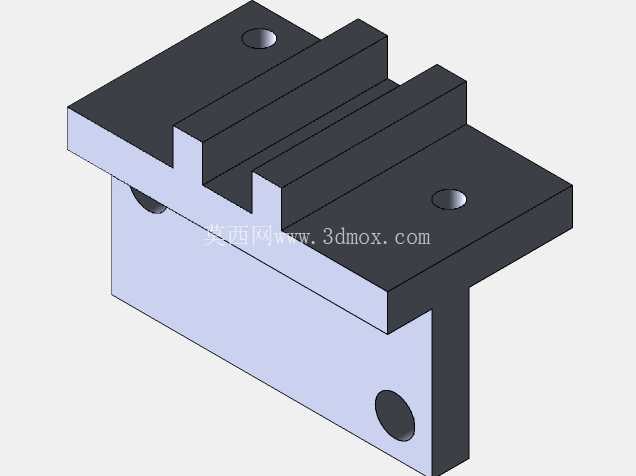

　　水平面上开设了两个沉头安装孔，孔位做了锪平处理，安装时内六角螺栓的头部可以完全沉入孔内，不会突出承载面影响上方工件的摆放平整度，两个孔的中心距经过校核，既保证安装时的操作空间足够，不会出现扳手拧螺栓时和相邻结构干涉的问题，也能让螺栓锁紧后的压紧力均匀覆盖整个连接面，不会出现单侧压紧导致的支架倾斜。竖直安装面同样开设了贯通安装孔，孔的轴线与水平面平行，用于和竖直方向的安装基准面锁紧固定，孔位位置避开了L型折弯处的应力集中区域，防止螺栓锁紧的拉应力和折弯处的结构应力叠加，导致支架根部出现裂纹。在各类工装夹具搭建、自动化线体辅件安装、小型设备机架拼接的现场，这类L型角支架是出镜率极高的连接件，很多时候设备组装出现的拼接错位、长期运行后的连接松动问题，追根溯源都和角支架的选型、安装边界校核不到位有关。从结构形态上看，这款角支架采用不等边L型布局，竖直安装面与水平承载面呈90度直角衔接，两个面的厚度根据受力方向做了差异化设计，水平承载面因为要承担垂直方向的压载与侧向剪切力，厚度比竖直安装面略厚，避免长期受载后出现面型翘曲。

　　支架的水平承载面上还设计了两道平行的凸起定位肋，这两道肋的高度不高，但是作用关键：一方面当上方需要安装带卡槽的滑动件或者定位块时，这两道肋可以直接嵌入卡槽内，起到横向定位的作用，不需要额外加装定位销，减少装配工序；另一方面凸起的肋条可以提升水平面的抗弯截面模量，在不增加整个支架板材厚度的前提下，提升水平面的承载能力，降低材料成本。在实际选型应用时，首先要明确安装边界：竖直安装面的总高度决定了它能适配的竖直型材的最小高度，如果竖直方向的安装梁高度低于支架竖直面的高度，安装时支架底部会悬空，无法保证90度的安装精度；水平承载面的总宽度要和上方被连接件的宽度匹配，不能出现被连接件的重心超出支架水平面边缘的情况，否则长期受载会产生倾覆力矩，导致连接螺栓受剪断裂。这类角支架最常见的应用场景，一是小型输送线的侧边导轨安装，用角支架把导轨固定在铝型材机架上，调整时可以松开螺栓微调导轨的高度和水平度，比直接焊接固定的方式灵活性高很多；二是工装台面上的挡块、定位块安装，利用角支架的直角定位特性，快速保证挡块和台面的垂直度，不需要每次打表找正；三是小型设备的外壳护板安装，用角支架作为内部连接骨架，把薄金属护板固定在机架上，拆装维护方便，连接强度也足够。

　　设计这类支架的时候，很容易忽略的细节是折弯处的圆角处理，如果折弯处采用直角锐边，一方面冲压加工时容易出现应力集中导致的开裂，另一方面安装时锐边容易划伤操作人员，也会和被连接件的直角棱边出现干涉，导致两个连接面无法完全贴实，所以这款支架的折弯内侧做了小半径圆角过渡，外侧保留轻微的倒角，既不影响安装贴合度，也能降低加工应力集中的风险。另外，安装孔的孔径设计留了合理的安装间隙，比适配螺栓的公称直径大0.2mm左右，既不会因为间隙过大导致安装后支架出现窜动，也不会因为孔位加工的微小误差导致螺栓无法穿入，降低现场安装的适配难度。

　　在受力校核层面，这类角支架主要承受三个方向的力：竖直方向的压载，由水平承载面传递给竖直安装面的连接螺栓；水平方向的侧向推力，由两道定位肋承担部分剪切力，剩余载荷传递给连接螺栓；还有设备运行时产生的振动载荷，这就要求支架本身的材质要有足够的刚度，不能用太薄的板材冲压，否则长期振动下会出现支架变形，连接松动。很多新手设计这类连接件的时候，会盲目加大安装孔的数量，觉得孔越多连接越稳，实际上过多的孔会切断支架本身的应力传递路径，反而降低整体结构强度，这款支架的三个安装孔位置都经过受力路径优化，分别布置在应力传递的关键节点上，用最少的安装数量达到最优的连接强度。还有一个细节是支架的所有外露棱边都做了去毛刺处理，没有锋利的飞边，这在工业应用里非常重要，毕竟车间安装作业时操作人员经常需要徒手调整这类小零件，飞边很容易造成工伤，同时去毛刺后的零件表面喷涂或者氧化处理的附着力也更好，不容易出现涂层脱落生锈的问题。
