可拆卸式平板合页家具连接结构设计

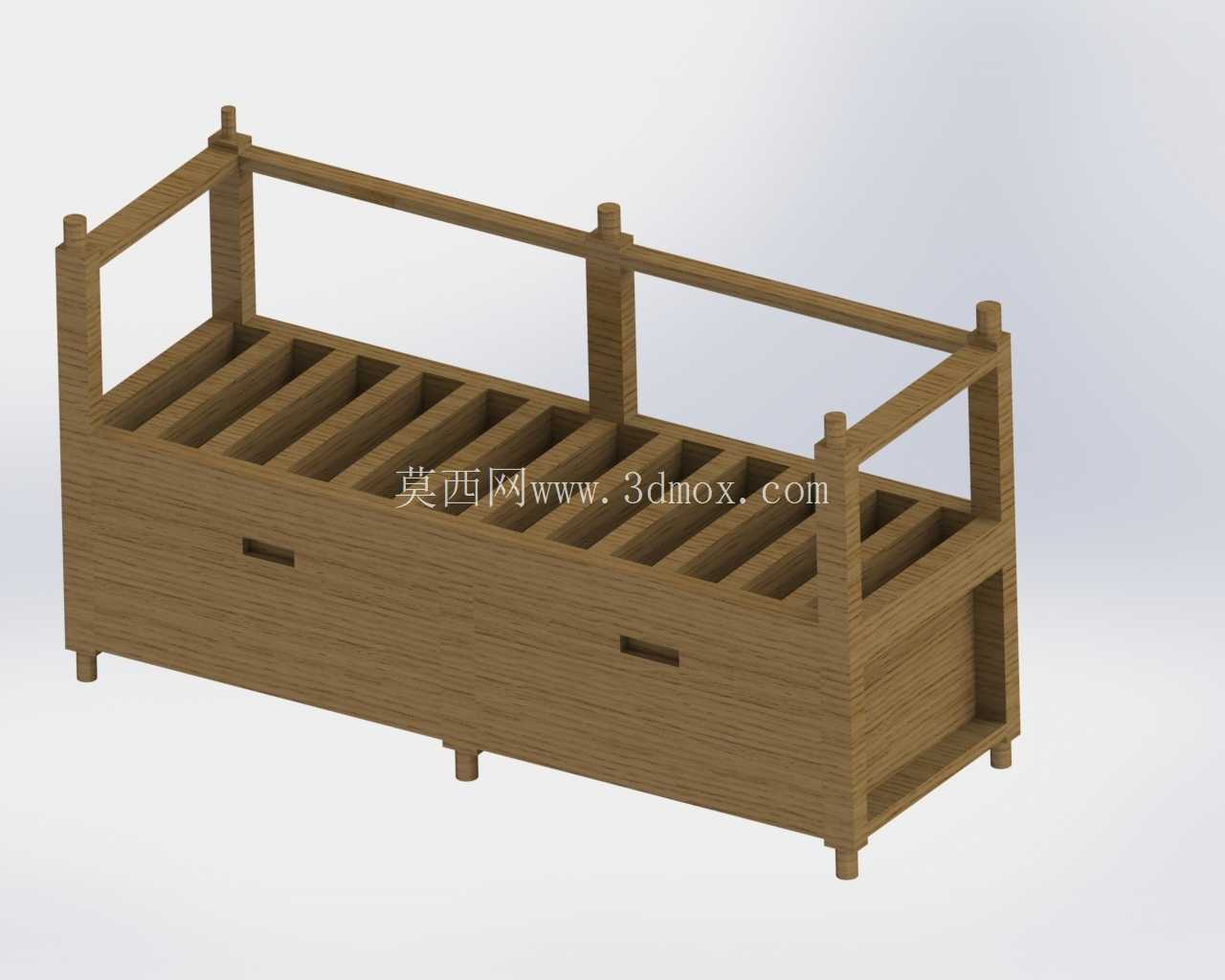

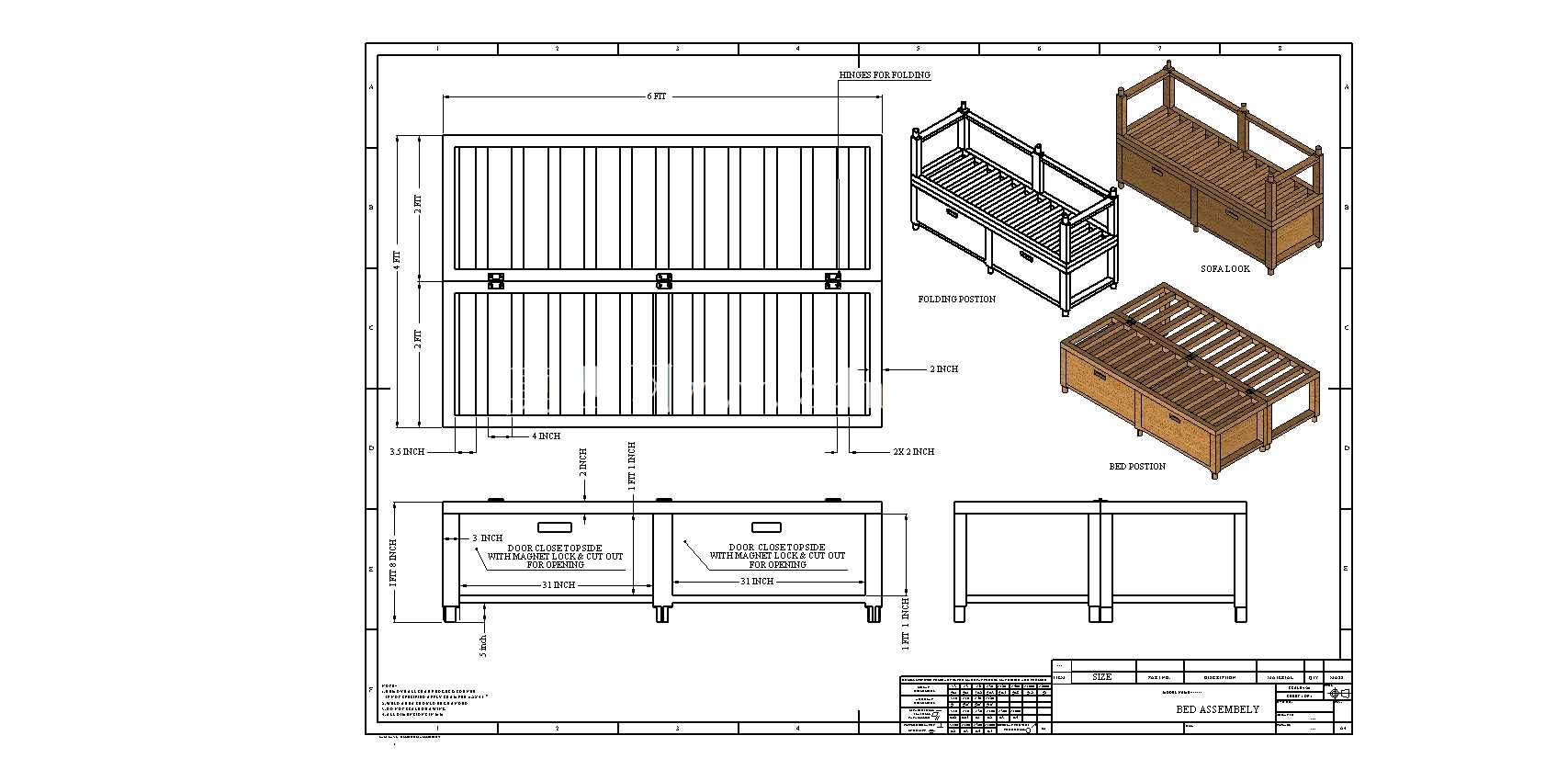

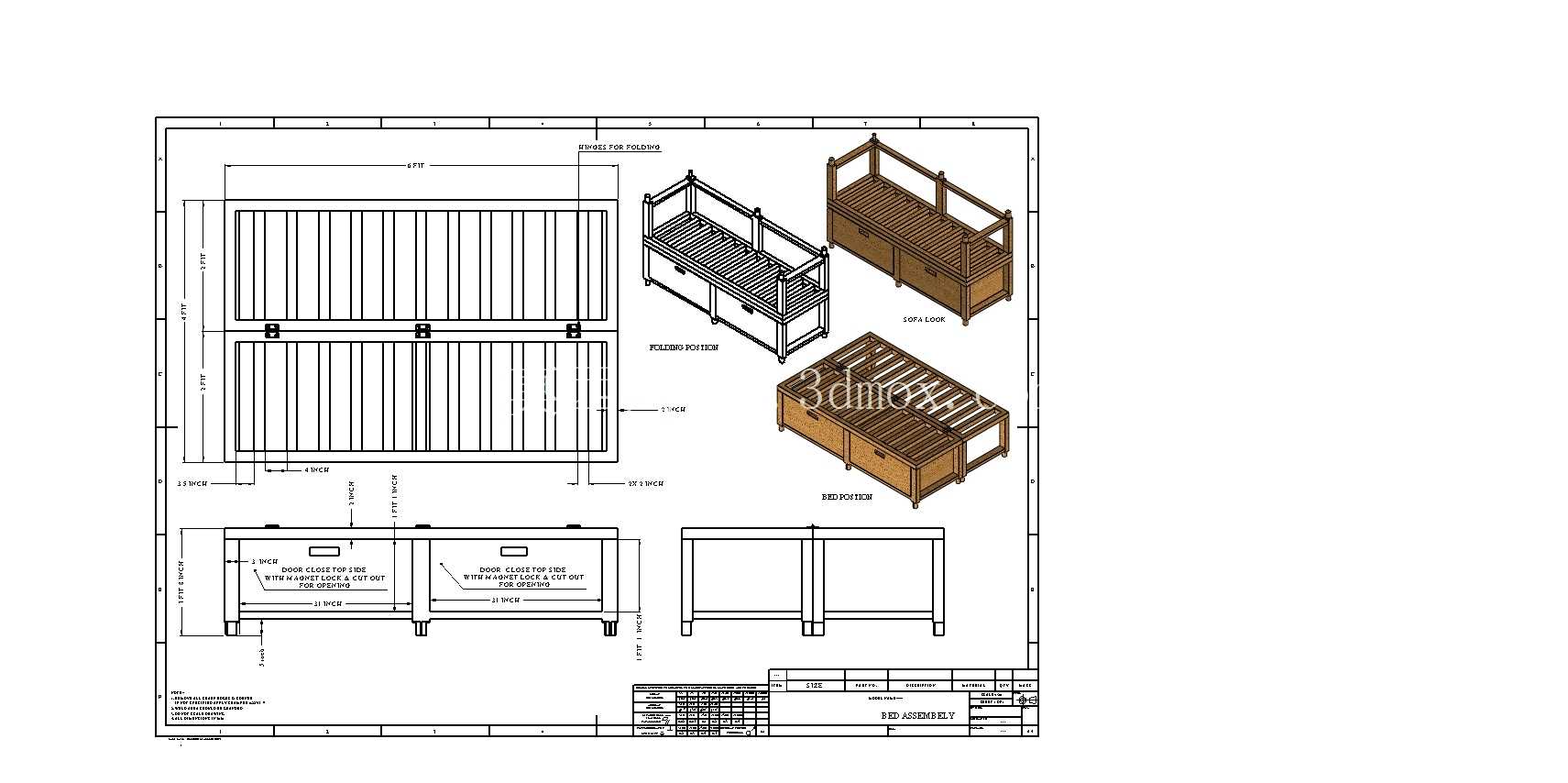

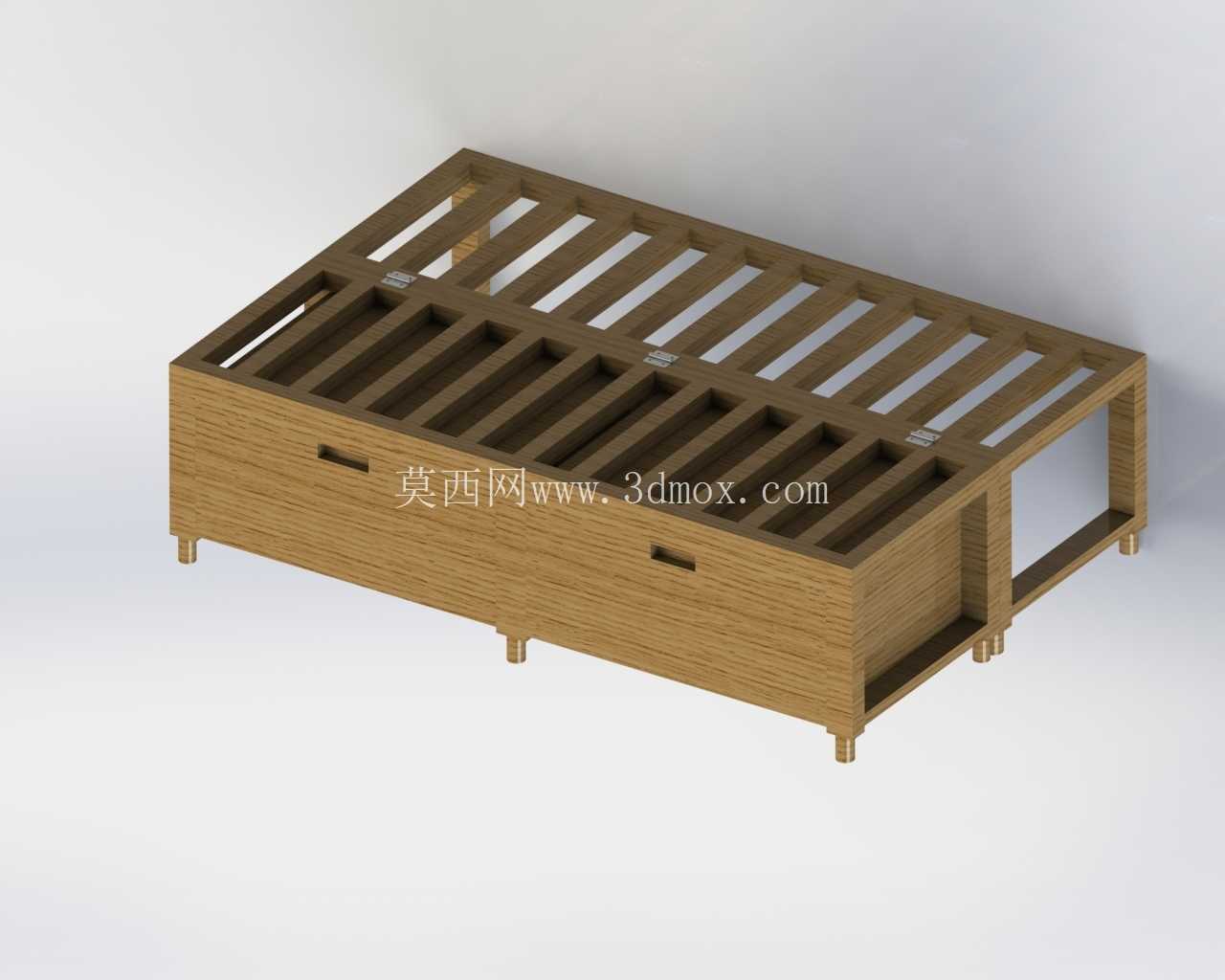

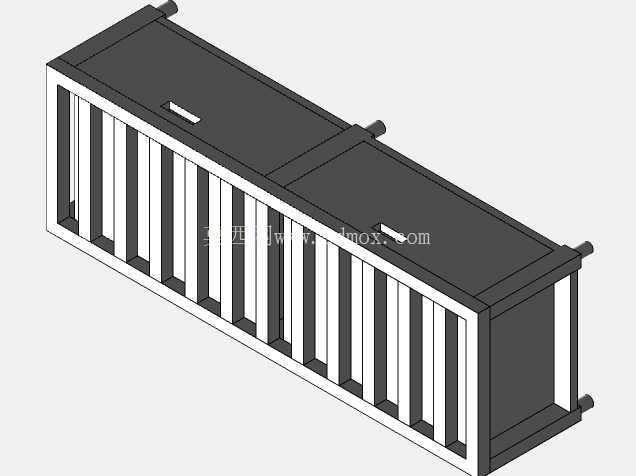

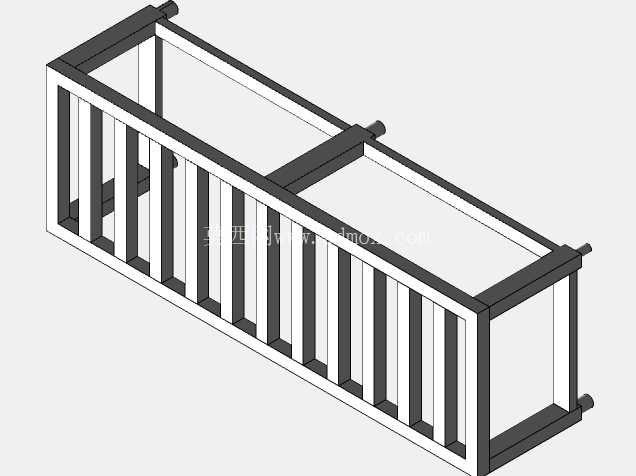

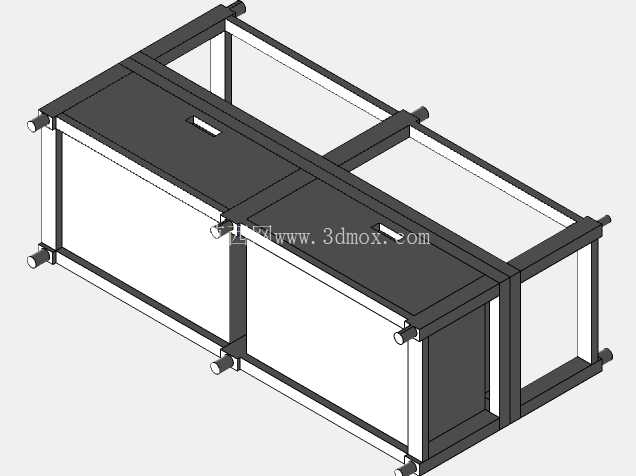

日常做家具结构设计时，这类平板合页是最常接触的基础连接件，很多人觉得合页结构简单随便画就行，真到落地装配的时候才会发现，孔位偏差、转动卡滞、合页外露突出刮蹭布料这些问题，全是前期建模时没抠细节导致的。这次做的这款合页结构，主要针对沙发兼床的折叠场景设计，和普通柜门合页的受力逻辑完全不同——柜门合页只需要承受门板单侧的竖向剪切力，而沙发床用的合页，要兼顾沙发状态下的靠背支撑、放平成床时的床板承重，还要承受日常使用中反复折叠带来的交变载荷，对合页页片的平面度、转轴的同轴度要求比普通柜门合页高两个等级。

先从安装边界说起，这款合页的两个页片采用等宽对称设计，单页片的长宽尺寸适配常规25mm厚度的实木排骨架、多层板床架的安装面，不会出现页片过宽突出板材侧边、或者过窄导致螺丝孔离板材边缘太近打穿基材的问题。页片上的安装孔做了沉头设计，沉头深度刚好匹配常用的十字槽沉头自攻螺丝的头部高度，安装完成后螺丝头完全没入页片平面，不会出现凸起刮蹭床垫、沙发面料的情况，四个安装孔分别布置在页片的四个角位，孔位中心到页片边缘的距离留足了12mm的安全边距，就算是安装在密度板这类握钉力稍差的基材上，也不会因为边距太小导致基材开裂。

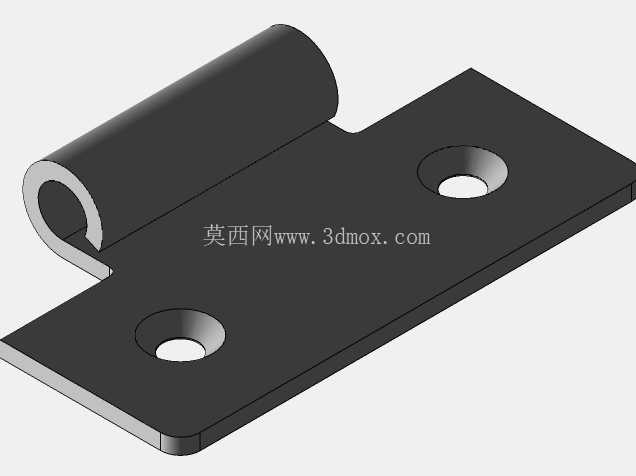

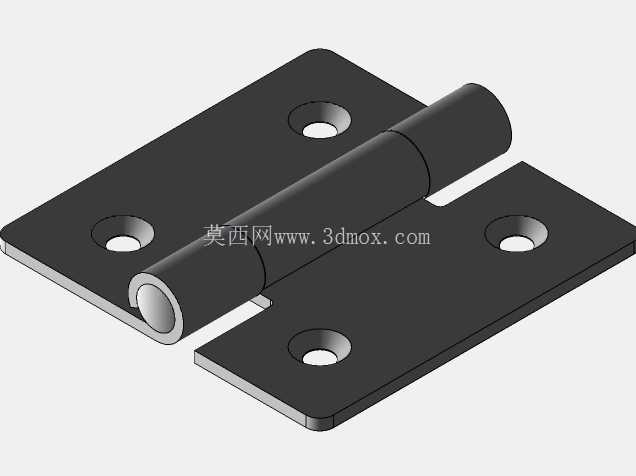

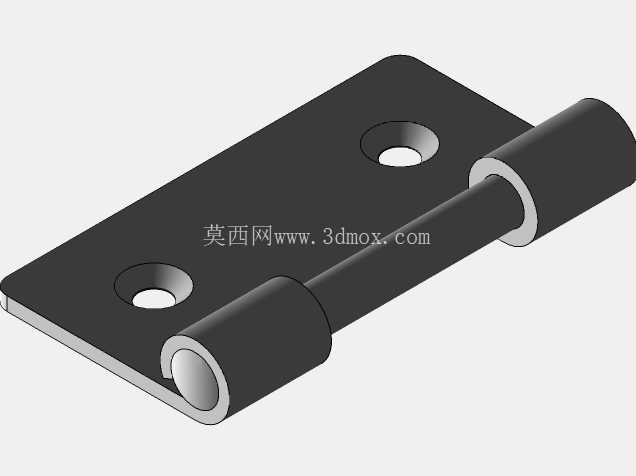

转轴部分采用的是可拆卸的卷边铰接结构，其中一个页片的卷边做了整段通长设计，另一个页片的卷边分成上下两段，中间预留出装配间隙，安装时只需要把转轴销从一端插入就能完成铰接，后期如果需要拆卸床架或者更换合页，不用把整个页片从板材上拆下来，只需要冲出转轴销就能分离两个连接部件，比一体式铆接的合页维护成本低很多。转轴的配合间隙做了0.15mm的公差预留，既不会因为间隙太小导致转动时卡滞，也不会因为间隙太大出现折叠时的晃动异响，转轴的两端做了翻边铆接处理，日常使用中不会出现销子滑脱的问题。

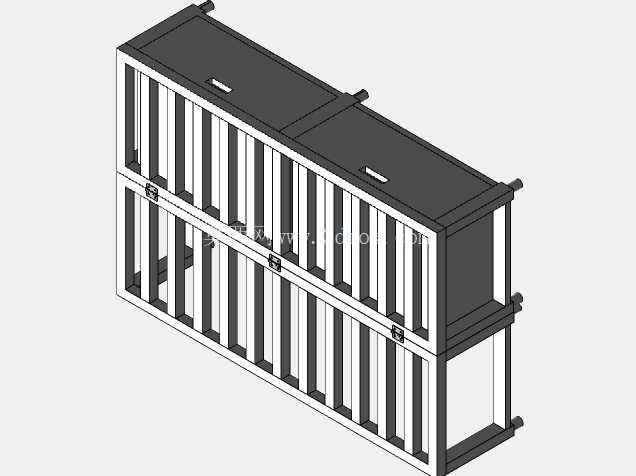

从实际应用场景来看，这款合页除了用在沙发床的折叠位置，还可以用在折叠餐桌、小户型隐藏式墨菲床、户外折叠桌椅的连接位置，页片表面做了哑光喷塑处理，和常规黑色五金的质感统一，不会因为外露显得突兀。建模的时候特意把页片的所有边角都做了R1的圆角处理，没有尖锐的直角边，不管是生产环节的冲压加工，还是后期安装、用户日常使用，都不会出现割手的问题。很多新手建模的时候容易忽略合页的转动干涉问题，这次在做结构验证的时候，特意模拟了0到180度的全行程转动，两个页片在转动到最大角度时，页片边缘的间隙留了0.5mm，不会出现转动到极限位置时两个页片互相剐蹭掉漆的问题，同时在90度的沙发使用状态下，页片的贴合面完全接触，受力均匀，不会出现局部应力集中导致页片变形的情况。

做这类五金件的三维建模，最核心的不是把外形画得像，而是要把生产和装配的公差逻辑融入到模型里，比如卷边的内径和转轴销的外径配合公差、沉头孔的角度和常用螺丝的匹配度、安装孔的位置和通用板材规格的适配性，这些细节才是模型能真正落地生产的关键。很多网上下载的合页模型看着外形差不多，真要拿去开模或者做装配验证的时候，就会发现孔位不对、转动干涉、螺丝装不上这些问题，本质上就是建模的时候只抄了外形，没考虑实际的工程应用需求。这款合页的页片厚度选用2.5mm的冷轧板材质，对应的承重能力可以满足单副合页承受80kg的静载荷，常规1.8米宽度的沙发床，均匀布置6副这款合页，完全可以满足日常使用的承重需求，不会出现床板塌陷、合页断裂的问题。
