市政给排水系统给水井密封检查盖板

在市政给排水管网的运维体系里，给水井作为管线接驳、阀门布设、日常检修的核心节点，其配套检查盖板的结构合理性直接影响管网运行的安全性与运维效率，本次设计的给水井检查盖，正是针对户外井道长期面临的承压、密封、防侵入需求完成的结构方案。从实际应用场景来看，这类检查盖主要敷设在市政道路辅路、小区绿化带、厂区给排水管网沿线的给水井井口，既要承受日常行人、非机动代步工具的通行载荷，也要阻挡雨水冲刷携带的泥沙、落叶等杂物坠入井内，避免井内阀门、接驳管件被杂物淤积卡滞，同时还要具备便捷的开启结构，方便运维人员定期下井完成管线巡检、阀门启闭操作、故障管件更换等作业。

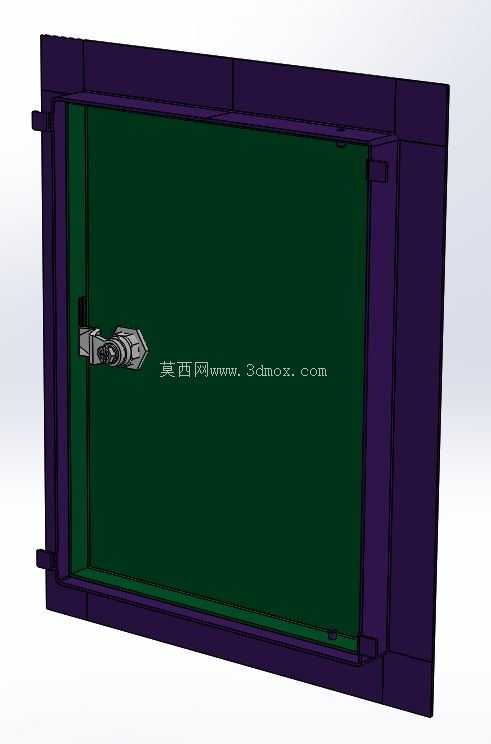

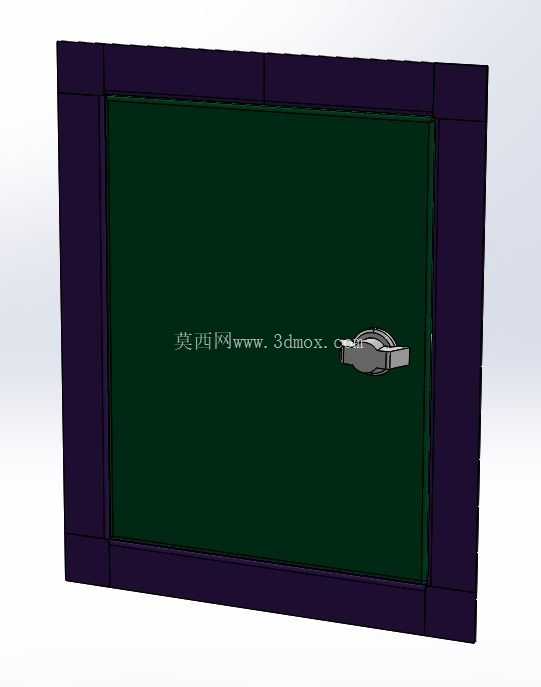

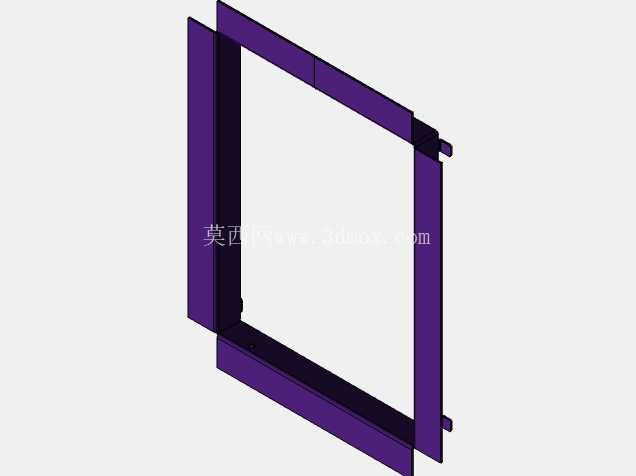

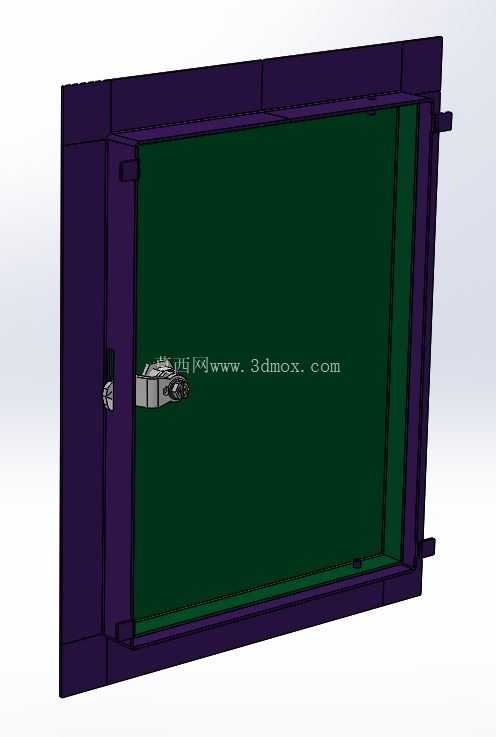

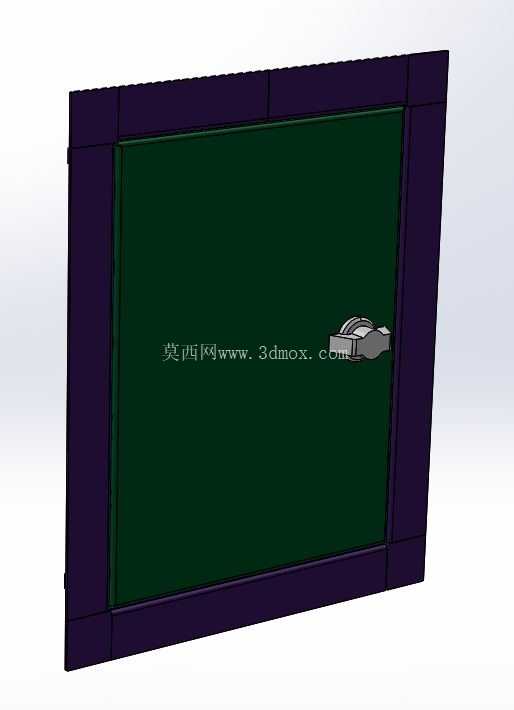

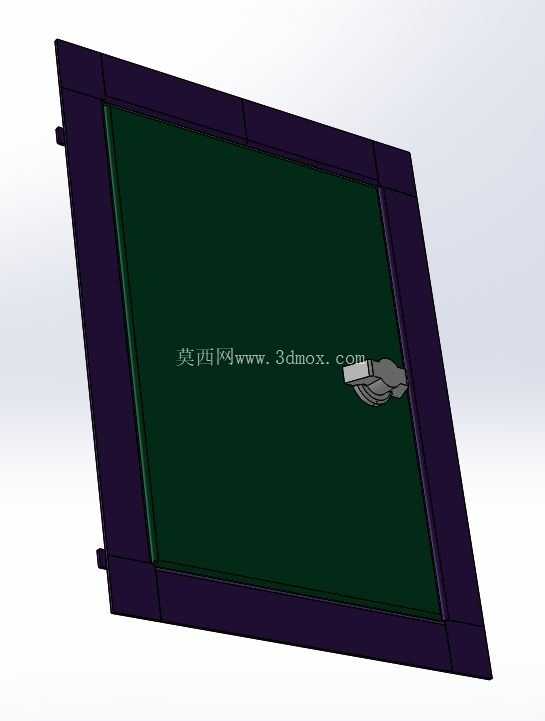

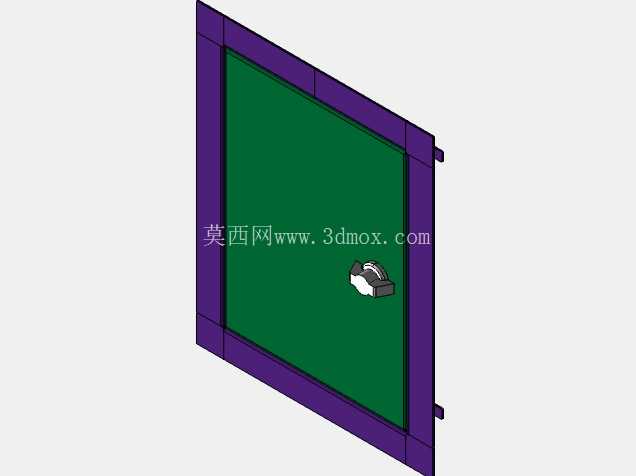

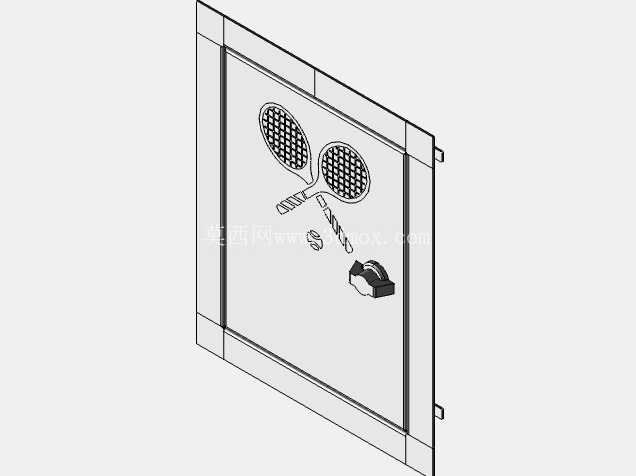

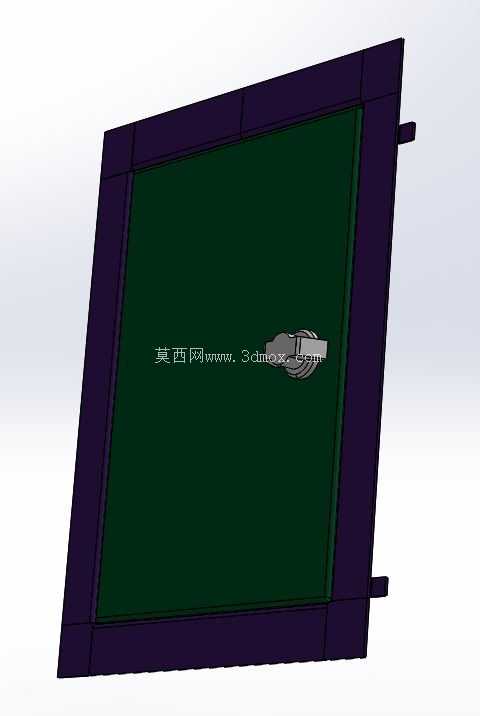

设计初期首先明确了安装边界的适配逻辑，常规市政给水井的井口为矩形砌筑结构，因此盖板整体采用矩形外框配合内嵌式门板的结构形式，外框的安装边预留了与井道混凝土压顶贴合的固定位，安装时可通过膨胀螺栓将外框牢牢固定在井口的混凝土结构上，避免长期受外力作用出现框体移位、盖板翘曲的问题。外框与门板的连接侧采用了隐藏式铰接结构，铰接轴的位置做了下沉处理，不会突出盖板表面形成通行障碍，同时铰接部位预留了足够的转动间隙，即便长期使用出现轻微锈蚀，也不会出现门板卡滞无法开启的情况。

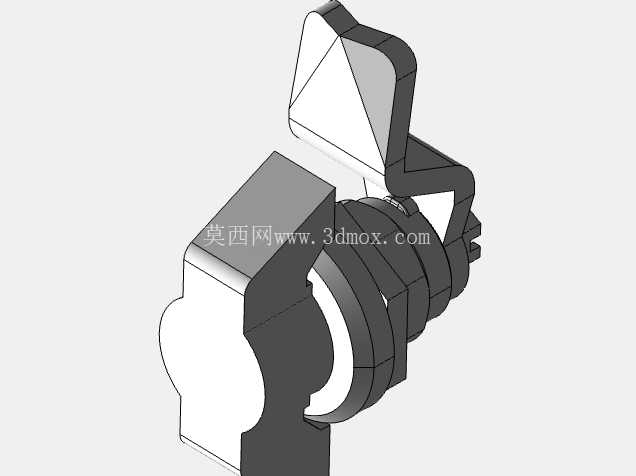

功能特性层面，门板与外框的贴合面做了整圈的密封止口设计，止口位置可配套嵌入橡胶密封胶条，闭合后能够实现门板与外框的紧密贴合，有效阻挡地表径流顺着盖板缝隙渗入井内，避免井内长期积水加速金属管件的锈蚀，同时也能防止蚊虫、鼠类顺着缝隙进入井道破坏管线保温层或啃食线缆标识。门板的锁止结构采用了外置式快开锁具，锁具的操作端突出于门板正面，运维人员无需额外撬动盖板，仅需配套钥匙即可完成锁具的启闭，锁舌部分采用了斜舌设计，闭合门板时仅需推动门板即可自动落锁，减少运维操作的步骤。锁具的安装位置做了局部加厚处理，避免长期受外力撞击出现锁具变形、失效的问题。

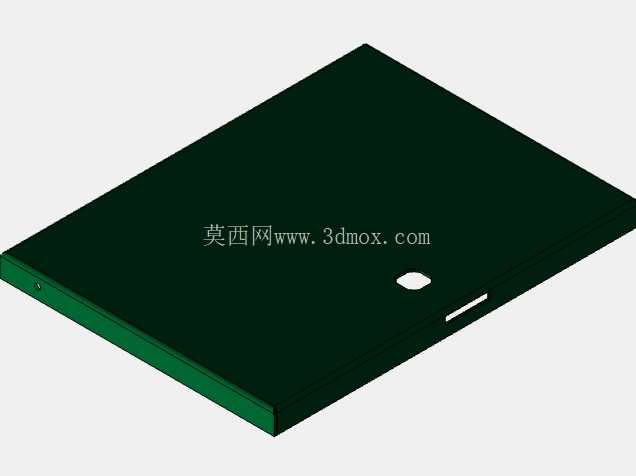

从结构强度设计来看，门板主体采用了框型加强筋结构，门板背面布设了纵横交错的加强肋，在控制整体构件重量的前提下，有效提升了门板的抗弯折强度，即便偶尔有轻型车辆临时碾压盖板，也不会出现门板凹陷、开裂的情况。门板表面做了平整化处理，没有突出的尖锐结构，避免行人通行时被绊倒剐蹭。外框的四个边角都做了圆弧过渡处理，安装时不会划伤施工人员，也能避免应力集中导致的框体边角开裂问题。

实际安装过程中，需要先将井道上口的混凝土压顶面找平，确保外框安装后整体处于水平状态，避免出现单侧倾斜导致密封胶条受压不均、密封失效的问题。外框固定完成后，需要调整铰接轴的同轴度，确保门板转动过程中没有卡顿、蹭边的情况，随后在密封止口内嵌入适配尺寸的耐老化橡胶胶条，反复启闭门板检查锁舌与锁扣的对位精度，确保闭合后锁舌能够完全卡入锁扣位，不会出现虚锁、受外力冲击自行开启的情况。日常运维过程中，仅需定期清理密封胶条表面附着的泥沙杂物，定期在铰接轴位置加注润滑脂，即可保证盖板长期稳定运行，无需频繁更换构件。

不同于传统的一体式铸铁井盖，这种侧开式的检查盖开启时无需将整个盖板移开，仅需将门板绕铰接轴转动至开启角度即可，开启后的门板可依靠铰接部位的阻尼结构保持开启状态，无需额外支撑，大幅降低了运维人员的操作强度，同时也避免了传统井盖移开后放置在路面上影响通行、甚至出现井盖滑落伤人的风险。门板的开启角度可达到90度以上，完全开启后不会遮挡井口的通行空间，方便运维人员携带工具上下井道，也便于小型检修设备的进出。针对不同区域的井道尺寸需求，该结构还可通过调整外框的长宽尺寸、门板的加强筋密度，适配不同规格的给水井安装需求，整体结构的通用性较强，无需对核心锁止、铰接结构做大幅修改即可完成系列化尺寸的拓展。
