拉胀效应嵌套式压缩扭转单元结构

这类拉胀嵌套压缩扭转结构，最早是面向柔性缓冲、能量吸收场景开发的力学超材料单元，目前在可穿戴防护装备、柔性机器人关节缓冲层、精密设备隔振垫领域已经有不少落地测试案例。不同于常规多孔结构受压后横向膨胀的泊松效应，该结构在承受轴向压缩载荷时，会同步产生可控的周向扭转形变，同时整体呈现横向收缩的拉胀特性，这种多场耦合的力学响应，刚好匹配很多需要压缩过程中同步实现扭转传动、或者需要负泊松比提升抗冲击性能的工况。

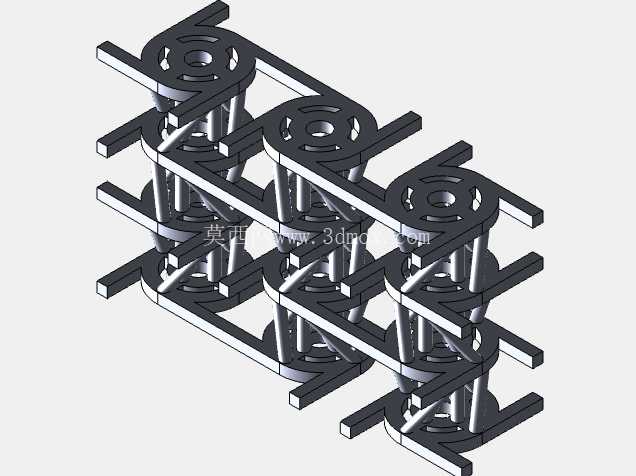

从结构设计逻辑来看，整个单元采用分层嵌套的环形构件搭配交叉连接杆件实现力学响应，每层环形构件作为载荷承载的基础单元，相邻层的环形构件通过倾斜布置的横向连接杆件连接，当轴向压力施加在结构上下端面时，倾斜杆件会将轴向的压应力分解为沿杆轴向的压应力与切向的分力，切向分力会带动相邻层环形构件产生相对周向转动，多层单元叠加后就会累积形成整体的扭转输出。而嵌套式的环形布局，让结构在受压时，内层与外层构件的形变相互约束，不会出现常规点阵结构受压时的局部屈曲失稳问题，横向的连接杆件在轴向受压时会带动环形构件向中心收拢，实现负泊松比的拉胀效果，避免结构受压后横向膨胀挤占周边安装空间。

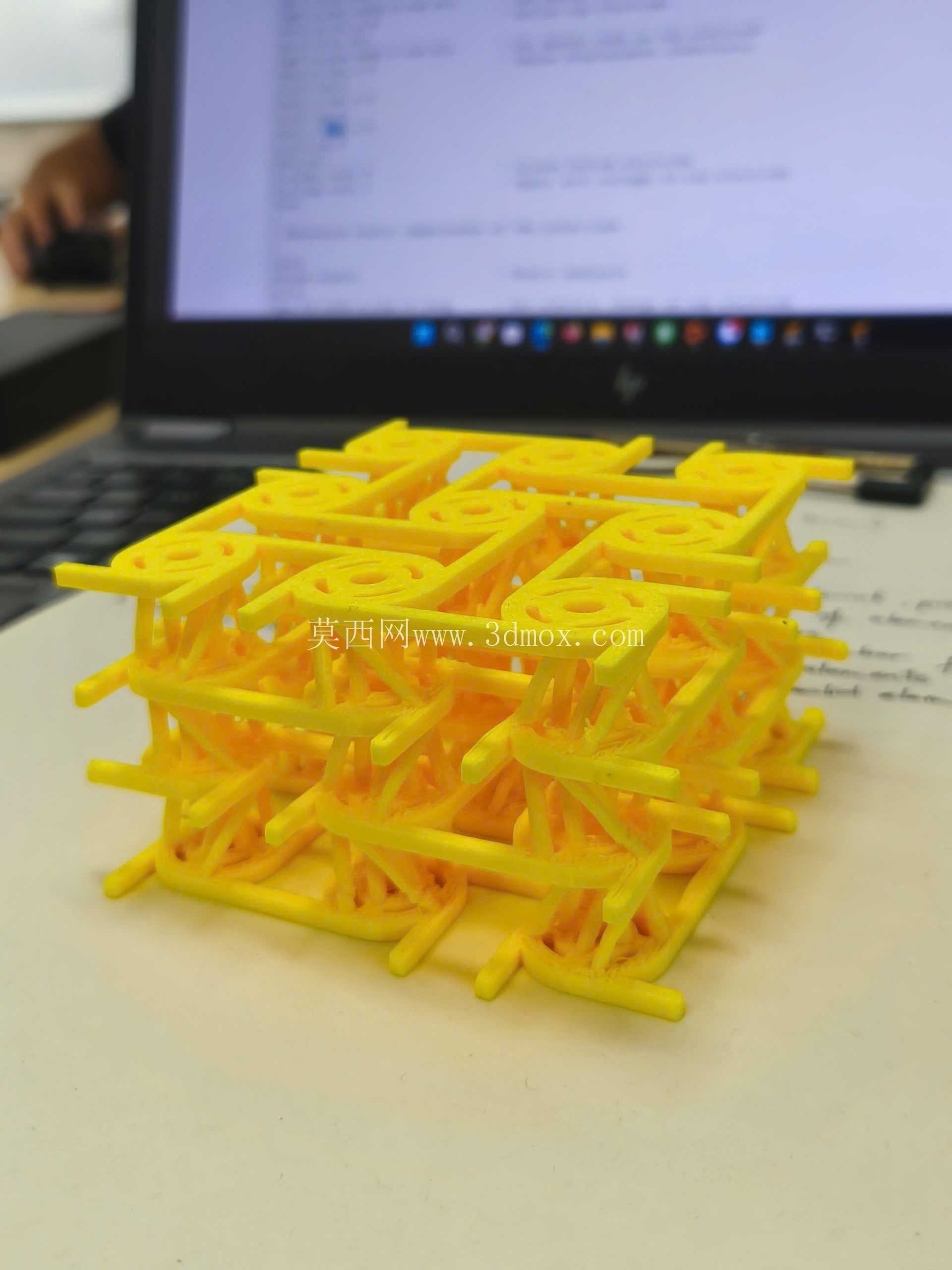

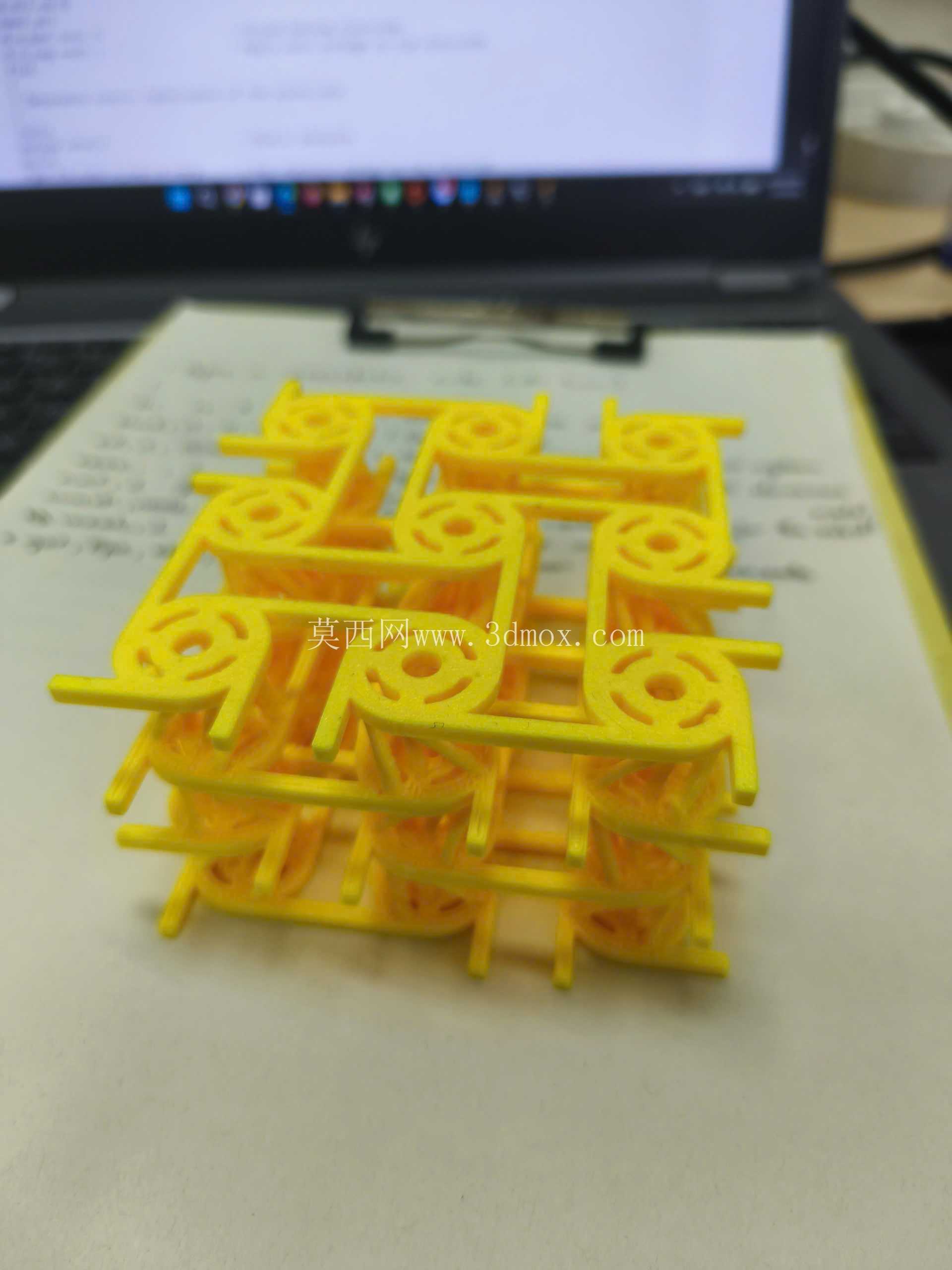

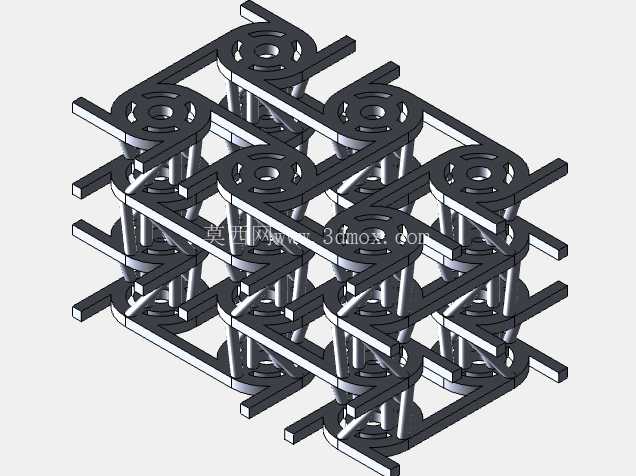

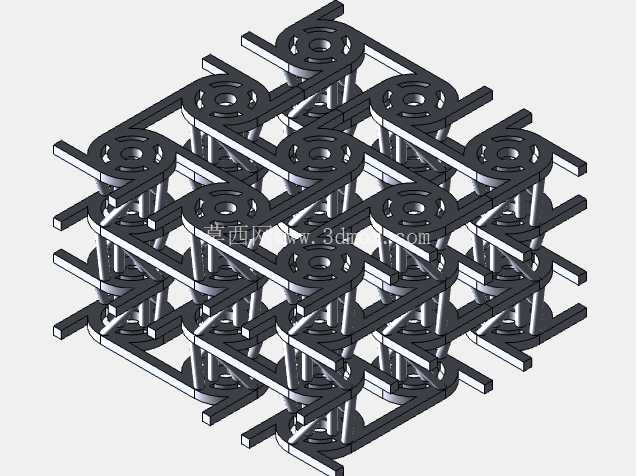

在实际工程应用中，这类单元结构通常会以阵列拼接的方式组成整块功能构件，单单元的安装边界可以根据实际工况调整杆件长度与环形构件直径，常规测试用的单元阵列整体尺寸可根据需求缩放，小到毫米级的精密隔振单元，大到厘米级的缓冲垫构件都可以通过调整参数实现。安装时仅需要固定结构上下两个端面即可，不需要额外的导向构件，结构自身的杆件约束就可以保证压缩过程中扭转角度的线性输出，不会出现偏载卡滞的问题。

从功能特性上看，该结构采用弹性材料制备时，压缩扭转的响应滞后极低，卸载后可以快速恢复初始形态，重复加载的力学性能一致性好，不会出现常规弹性构件反复加载后的残余形变问题。在缓冲吸能场景下，结构受压过程中扭转形变会额外消耗一部分冲击能量，相比同密度的常规多孔缓冲材料，能量吸收效率可以提升40%以上，同时负泊松比特性让结构在受到冲击时，受冲击区域的材料会向冲击点聚集，提升局部的承载能力，避免冲击穿透。在柔性传动场景下，该结构可以作为无源的压缩-扭转传动构件，不需要额外的扭转驱动部件，仅通过轴向的压力输入就可以输出可控的扭转角度，适合用于小型柔性机器人的关节驱动，或者需要触发式扭转动作的安全联锁机构。

设计过程中需要重点关注倾斜连接杆的角度与截面尺寸，杆件的倾斜角度直接决定了压缩量与扭转角度的对应比例，角度越大，相同压缩量下的扭转角度越大，但结构的轴向承载能力会相应降低，需要根据实际工况的载荷大小与扭转需求匹配参数。环形构件的壁厚需要与连接杆件的截面尺寸匹配，避免杆件传递切向力时环形构件出现局部形变，影响扭转输出的精度。相邻层环形构件的同轴度需要严格控制，否则压缩过程中会出现杆件受力不均，导致局部应力集中，缩短结构的疲劳寿命。阵列拼接时，相邻单元的连接杆件可以共用，进一步降低整体结构的重量，同时提升整个阵列的力学响应一致性，避免不同单元形变不同步导致的整体性能下降。

这类结构目前在运动防护装备中也有应用，比如护膝、护肘的缓冲层，采用该结构的防护垫在受到撞击时，不仅可以通过压缩吸收冲击能量，还会通过扭转形变分散剪切力，减少冲击对关节的剪切损伤，同时拉胀特性让防护垫受压时不会向周边膨胀移位，始终贴合在关节部位，不会因为受压变形出现防护空缺。在精密仪器的隔振场景中，该结构的压缩扭转耦合特性可以同时隔离轴向的振动与周向的扭转振动，相比常规的隔振垫仅能隔离单向振动，隔振频段更宽，特别适合用于有旋转部件的精密设备隔振。
