集成式圆形气动执行元件结构设计

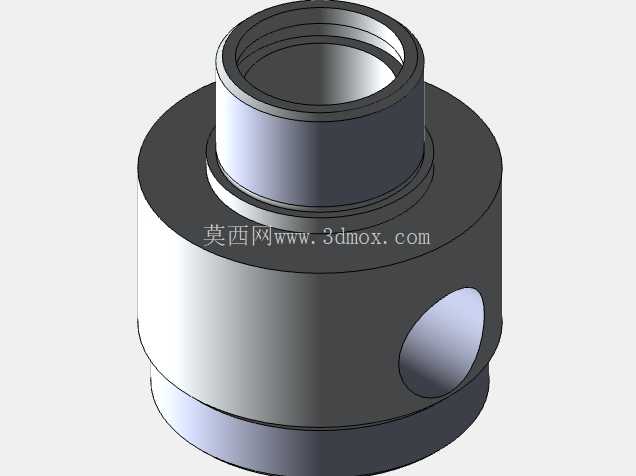

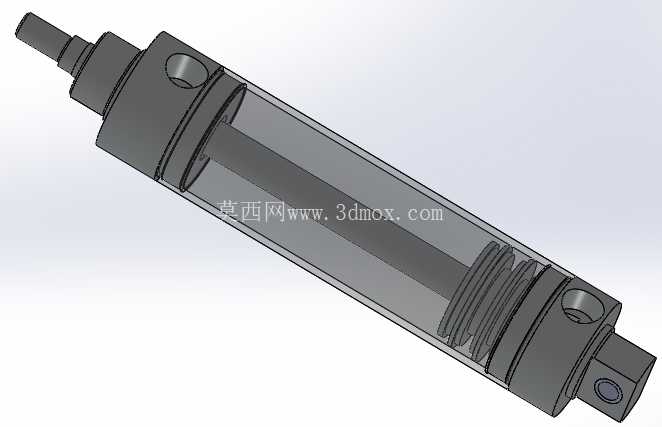

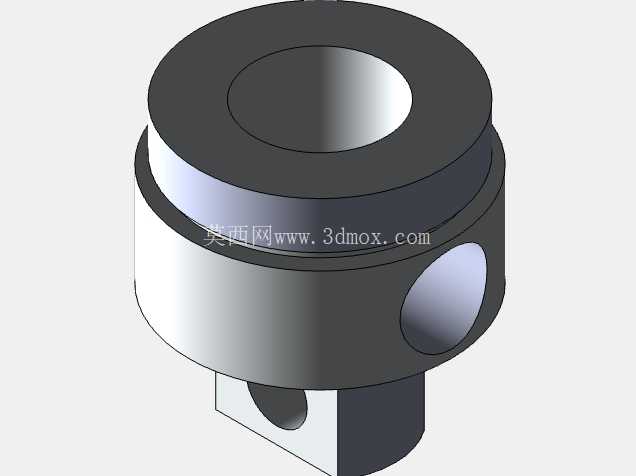

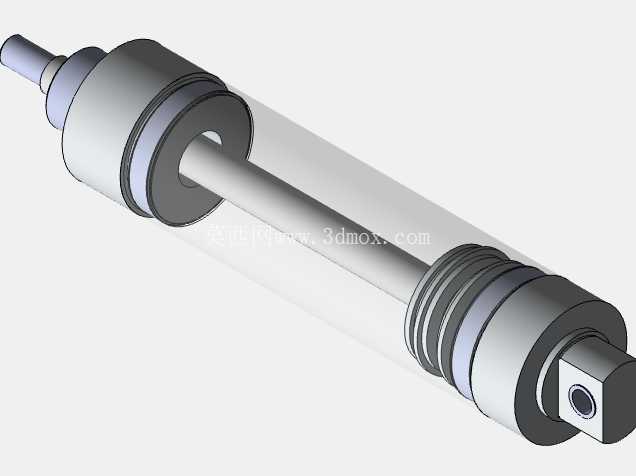

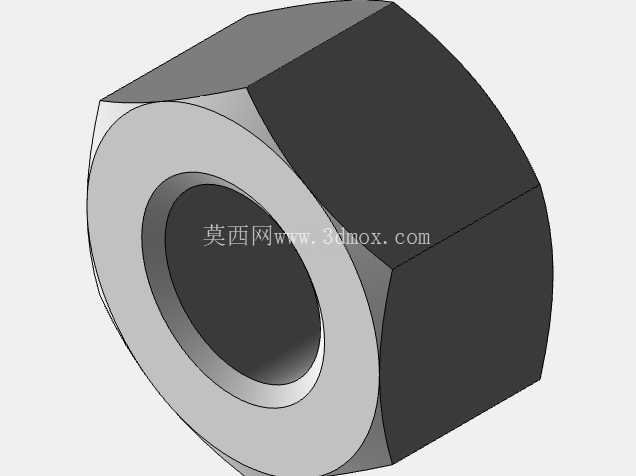

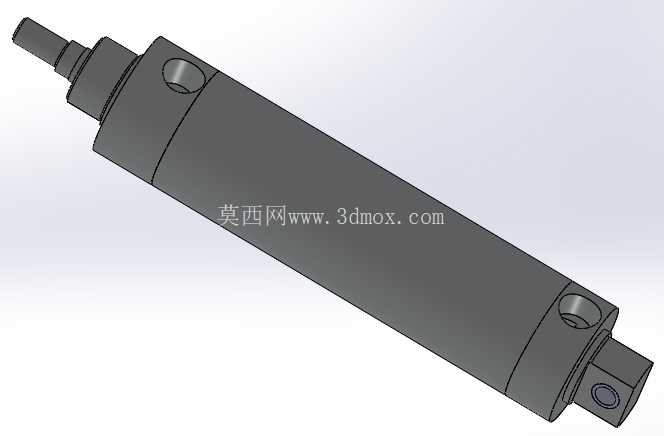

这款圆形气动执行元件的整体外形尺寸控制在50mm外径、16mm活塞杆直径、125mm总长度区间，压缩状态下的轴向长度约150-160mm，完全伸出后轴向长度可达275-285mm，整体重量控制在1.5-2.5kg区间，适配绝大多数需要紧凑安装空间的气动回路场景。从结构设计逻辑来看，这款气缸没有采用传统方形气缸的边角设计，整体采用全圆柱集成式构型，最核心的设计考量是适配圆形安装开口的装配场景，尤其是在设备内部预留安装孔为圆形、或是安装区域对棱角有避让要求的工况下，这种无突出棱角的全圆柱外形可以直接滑入圆形槽位完成装配，不需要额外设计转接安装板，也不会因为方形边角和圆形安装孔之间出现间隙错位的问题。

不同于常规圆形气缸预留的标准安装孔位，这款气缸取消了传统的端面安装孔设计，依靠圆柱本体的外径公差配合实现定位，本体圆度控制在±0.05mm范围内，轴直线度保证在0.05mm/100mm的精度区间，外圆表面粗糙度达到Ra0.4的加工要求，既可以通过外圆面与安装孔的过盈配合实现固定，也可以配合轴用挡圈、卡簧等标准件完成轴向限位，安装方式更加灵活，尤其适合安装空间受限、无法从端面拧入固定螺丝的紧凑设备内部。

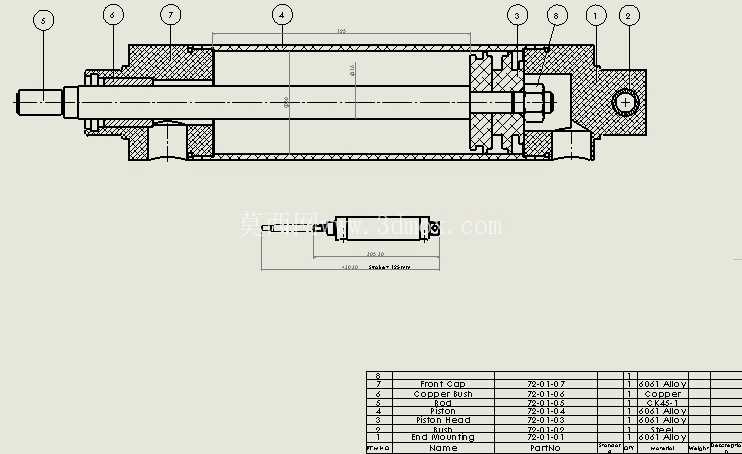

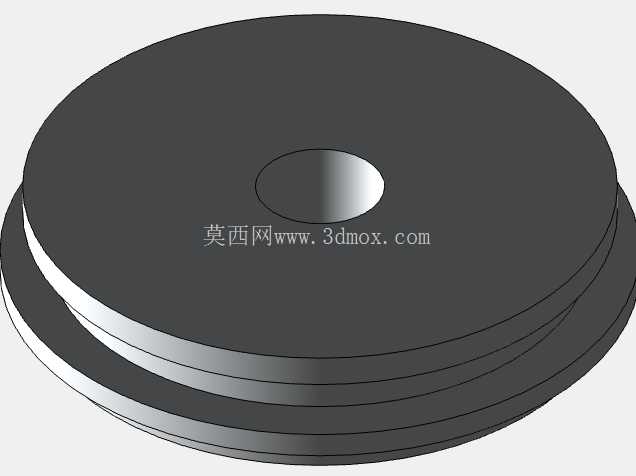

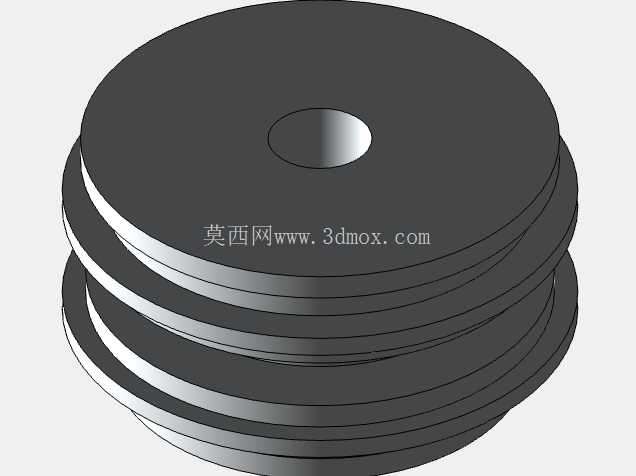

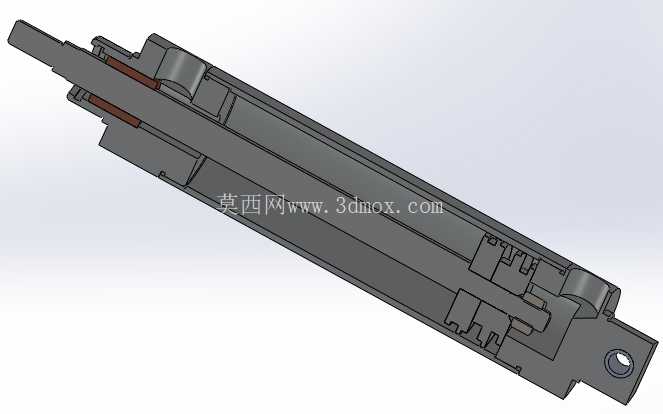

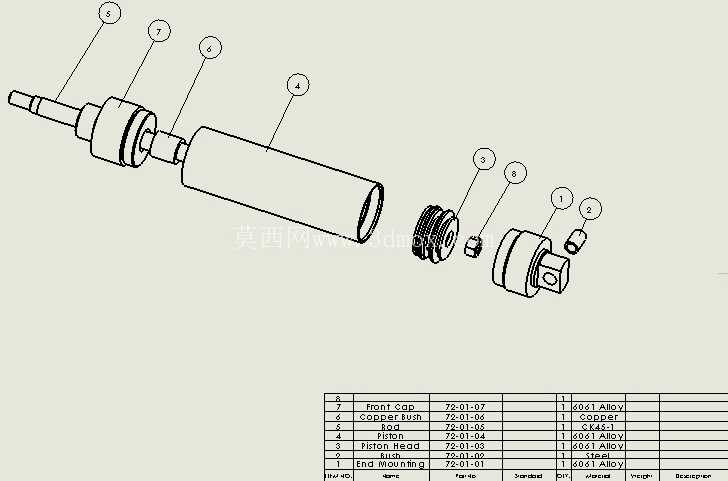

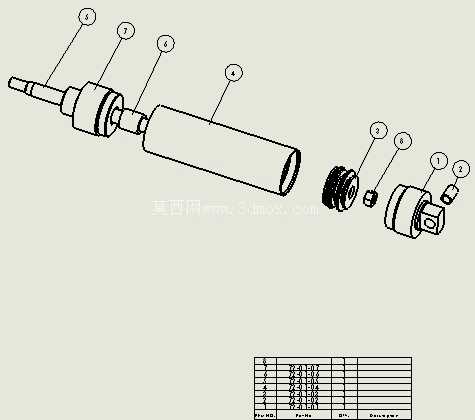

从功能实现逻辑来看，这款气缸遵循标准双作用气动执行元件的工作原理：当压缩空气从无杆腔气口输入时，气压推动活塞带动活塞杆向外伸出，输出轴向推力；当压缩空气切换至有杆腔气口输入时，活塞带动活塞杆向内回缩，完成复位动作。虽然整体外形做了集成化的无安装孔设计，但核心的活塞密封、活塞杆密封、导向环结构都做了针对性优化：活塞部位采用双道密封结构搭配耐磨导向环，避免活塞在缸筒内部出现偏磨；活塞杆表面做了高光洁度处理，外圆经过精密车削后再做外圆磨削加工，表面硬度和光洁度都满足长期往复运动的密封要求，降低活塞杆密封圈的磨损速率，延长整体使用寿命。

在实际行业应用场景中，这类集成式圆形气缸的适配范围非常广泛。在电子电气行业的检测设备、装配系统中，这类小尺寸圆形气缸可以嵌入圆形结构的工装夹具内部，完成工件的顶出、定位、夹紧动作，不会因为方形边角占用额外的工装空间；在医疗诊断设备、实验室分析仪器中，全圆柱光滑外表面没有清洁死角，方便设备表面的消毒擦拭，适配医疗场景的卫生要求，可用于样本输送、试剂管推送等轻负载往复动作；在消费电子、家电产品的组装生产线中，这类紧凑气缸可以安装在狭小的工装位，完成小型零部件的压装、移位动作，适配消费电子产线高密度布局的需求；在食品饮料包装设备中，光滑的圆柱外表面不容易积存物料残渣，方便日常清洁维护，可用于包装材料的牵引、料盒的定位推送等工位。

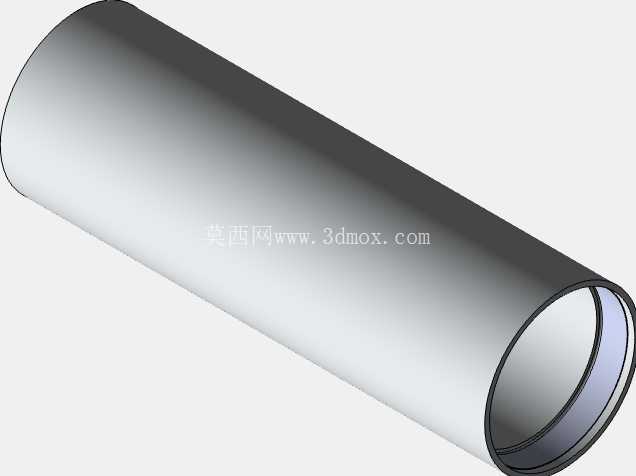

设计过程中针对这类气缸的动平衡特性也做了优化，活塞杆和活塞组件的同轴度控制在较高精度范围内，往复运动过程中不会出现径向窜动，即使在较高的往复频率下也能保持稳定的输出力，不会因为偏心载荷导致密封件提前磨损。缸筒部分采用光滑的圆形外表面，没有额外的凸起结构，在多气缸并排布局的场景下，可以紧密排列安装，最大化利用设备内部的安装空间，相比同缸径的方形安装气缸，布局密度可以提升30%以上。需要注意的是，这类依靠外圆定位的气缸在安装时需要保证安装孔的内径公差与气缸外径公差匹配，安装孔的内壁粗糙度建议控制在Ra1.6以下，避免因为安装孔内壁粗糙划伤气缸外圆表面，影响定位精度和外观质量；气路连接时需要根据缸体上标注的气口标识连接对应管路，避免接反气口导致动作逻辑错误，首次通气前建议先空载往复动作数次，排出缸筒内部的残留空气，确认活塞杆伸缩顺畅无卡滞后再连接负载使用。
