方钢管构件负载测试框架结构设计

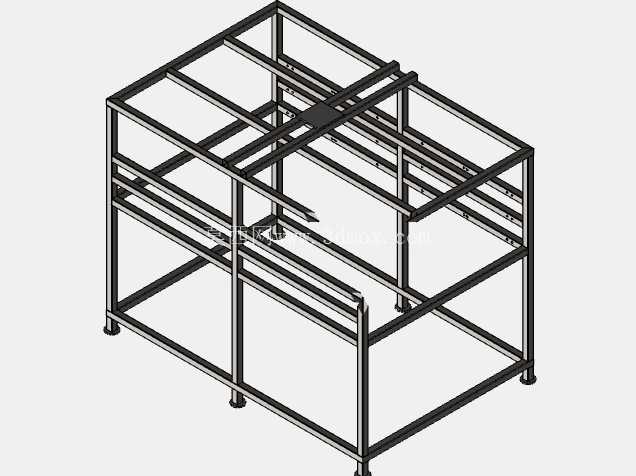

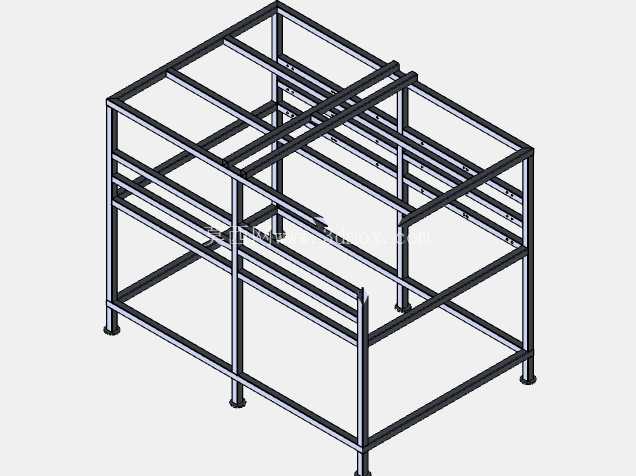

在工业产品的力学性能验证环节，负载测试框架是开展静载、动载性能试验的核心承载基体，这类结构的设计合理性直接决定测试数据的准确性，也关系到试验过程的操作安全。本次设计的负载测试装置框架，采用标准规格方钢管作为核心构件材料，整体为立方体笼式排布结构，这类结构形式在中小型零部件静载破坏试验、结构件刚度验证、工装夹具承载性能校验场景中应用十分广泛，能够适配多数实验室级别的力学性能测试需求，不需要额外搭建大型试验台座，可直接通过底部的安装脚座固定在混凝土地面或重型试验平台上。

从实际使用需求出发，框架的内部净空尺寸预留了足够的测试操作空间，可容纳12000N级别静载下的被测工件、加载作动器、位移传感器等配套测试组件，四周的横梁排布避开了加载力的传递路径，不会对加载方向的力值传递产生干涉。底部的四个固定脚座采用带安装孔的板式结构，可通过膨胀螺栓或T型螺栓与安装基础连接，每个脚座位置都做了局部加强处理，避免大载荷下脚座与竖梁连接位置出现应力集中导致的焊缝开裂。框架的所有构件连接均采用焊接工艺，在三维建模阶段就完成了所有焊缝的路径规划、焊脚尺寸设定，每一处连接节点都对应实际焊接加工的工艺要求，没有出现无法落地的虚设结构。

设计过程中首先围绕12000N的额定静载指标开展受力路径推演，竖梁作为主要的承载传力构件，选型时优先考虑截面惯性矩参数，确保在最大载荷下的纵向弯曲变形量控制在测试允许的范围内；横梁分为上下多层排布，除了承担结构整体的拉结作用，部分中层横梁还可作为辅助测试组件的安装基准，可临时固定位移传感器、应变片接线端子等附属配件，不需要额外在主结构上打孔破坏构件完整性。在结构分析环节，针对框架的所有受力节点做了有限元网格划分，对加载点对应的横梁位置、底部固定脚座位置做了网格加密处理，模拟实际测试时的约束条件——底部脚座设置为全固定约束，在框架中部的加载位置施加额定静载荷，同时考虑框架自身重量带来的初始应力影响。

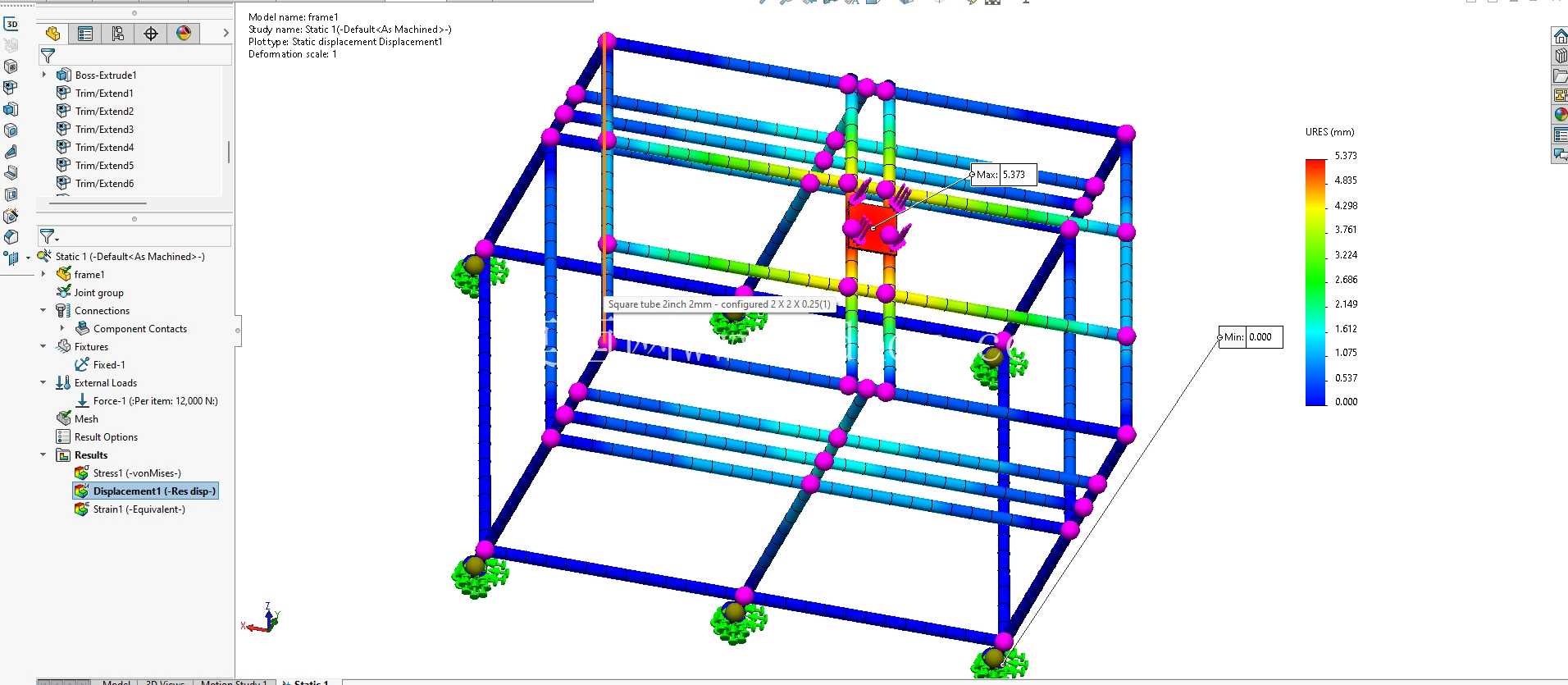

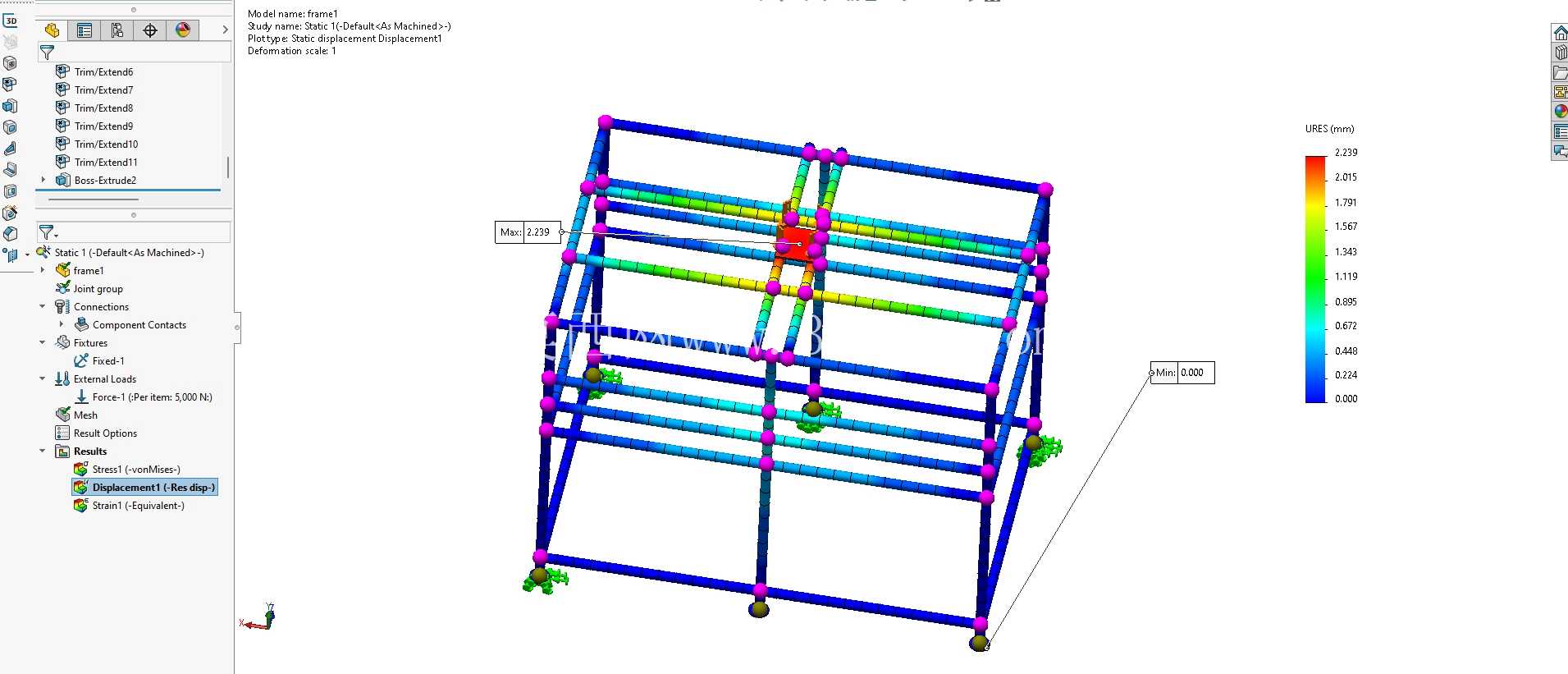

从仿真分析的结果来看，框架整体的应力分布呈现明显的梯度变化，最大应力出现在加载点附近的横梁与竖梁连接节点处，应力值远低于方钢管材料的屈服强度，不会出现塑性变形；整体位移变形量最大的位置集中在加载点正下方的横梁中部，变形量处于测试允许的精度范围内，不会因为框架自身变形影响最终的测试数据准确性。这类方钢管焊接框架的设计优势在于加工成本低、构件采购便捷，后期如果需要调整测试空间，只需要更换对应长度的方钢管构件即可完成改制，不需要重新制作整套结构。在实际安装过程中，需要先对所有进场的方钢管构件做直线度校验，避免构件自身的初始弯曲导致框架组装后出现内应力，焊接时采用对称焊接工艺，减少焊接变形带来的尺寸偏差，整体组装完成后需要对框架的安装平面度做校验，确保加载方向与框架的受力轴线重合，避免出现偏载导致的测试数据失真。

针对不同的测试场景，这套框架还可以通过加装侧装横梁拓展测试功能，比如在侧面安装导向滑轨、安全防护网等组件，满足动载测试、冲击测试的使用需求，框架的节点位置预留了标准的安装孔位，不需要对主结构做二次加工就可以完成拓展配件的安装。在日常使用维护中，只需要定期检查各焊接节点的焊缝状态、底部固定螺栓的预紧力，就可以保证框架长期使用的结构稳定性，相比铸造结构的测试台架，这类焊接框架的维护成本更低，改制灵活性更强，非常适合中小型测试实验室、企业研发部门的力学性能测试使用。
