双坡钢结构立柱式遮阳遮雨棚结构设计

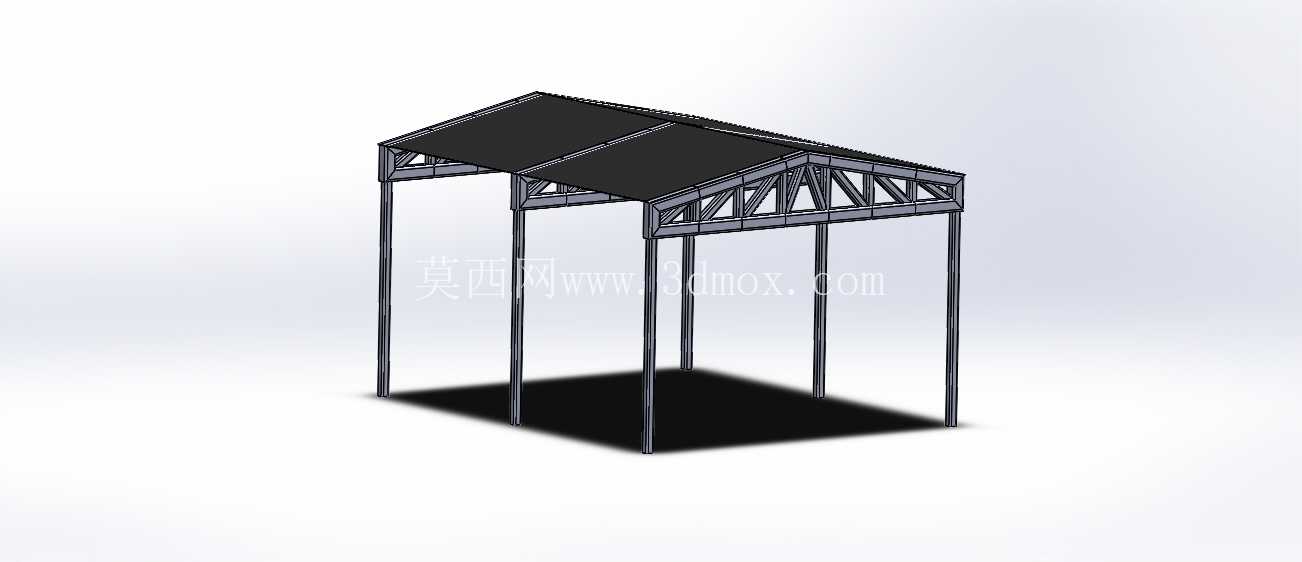

　　这类双坡立柱式钢棚在厂区临时物料堆放区、户外设备值守点、园区非机动车停放区、小型作业工位遮护场景中应用十分广泛，不同于简易的单坡斜棚，双坡对称的屋顶形式能更好地引导两侧排水，避免单侧积水带来的荷载集中问题，同时对称结构的抗侧风能力也更均衡，适合全年有不同方向季风的区域使用。从结构组成来看，整套棚体分为竖向承重立柱、顶部桁架承托体系、屋面板三个核心部分，四根等规格的方形钢立柱作为竖向承重构件，垂直固定在硬化地面上，立柱底部通常搭配预埋钢板或膨胀螺栓与混凝土基础连接，安装时需要严格控制四根立柱的垂直度与顶面标高差，避免顶部桁架安装后出现扭曲受力的情况。

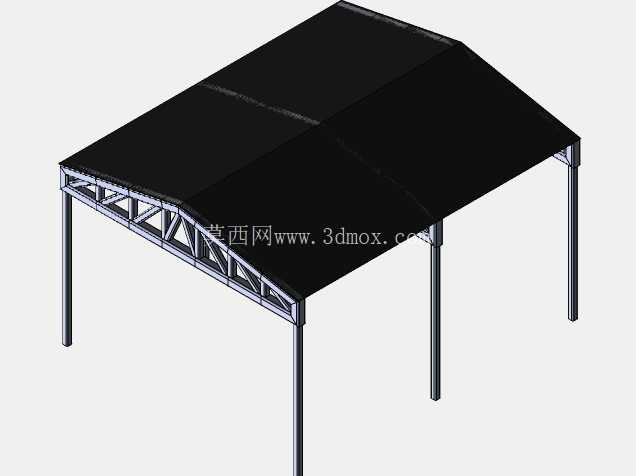

　　顶部的承托结构采用三角形桁架形式，沿双坡屋脊对称布置，桁架的腹杆采用小规格型钢焊接成型，通过三角形的稳定结构将屋面板传递的竖向荷载均匀分解到两侧的立柱上，相比实腹式的梁结构，桁架形式在保证承重能力的前提下能大幅降低顶部结构自重，减少立柱的承重负担，同时也能降低整体材料成本。屋面板采用整块的成型板材铺设，贴合双坡的倾斜角度固定在桁架上弦，坡面的倾斜角度经过合理计算，既可以保证雨水快速顺着坡面流向棚体两侧排出，不会在屋面积存，也不会因为坡度过大导致板材安装难度提升、迎风面受力过大。

　　在实际设计过程中，首先需要明确棚体的覆盖范围，根据使用场景确定立柱的横向与纵向间距，比如作为非机动车停放棚时，纵向间距需要满足常规两轮车的停放长度要求，横向间距要保证足够的停车泊位数量，同时立柱的排布要避开人员通行与车辆进出的动线，避免出现磕碰问题。立柱的截面选型需要结合当地的常年最大风压、积雪厚度来计算，保证在极端天气下不会出现失稳弯曲的情况，顶部桁架的杆件规格则根据屋面荷载、立柱间距来确定，腹杆的排布密度既要满足受力要求，也要兼顾焊接施工的便利性，避免杆件过密导致焊接操作空间不足。安装边界方面，棚体的整体高度需要结合使用需求确定，作为人员通行的遮雨通道时，净空高度需要满足人员抬手不碰到顶棚、小型搬运工具顺利通行的要求；作为物料堆放棚时，净空高度要匹配堆放物料的最大高度，同时预留出吊装作业的安全距离。棚体的外轮廓尺寸需要比实际需要覆盖的区域每侧多出一定的余量，避免斜向飘落的雨水打湿需要遮护的物品，立柱的基础需要根据地面硬化情况选择固定方式，在已完成硬化的混凝土地面可采用膨胀螺栓固定，在未硬化的泥土地面则需要做独立的混凝土预埋基础，保证立柱的锚固强度。

　　这类棚体的结构设计没有冗余的装饰构件，所有杆件都承担对应的受力作用，焊接连接的节点需要做满焊处理，避免长期户外使用后出现焊缝锈蚀、节点松动的问题，整体结构组装完成后可以根据使用需求在侧面加装围挡，进一步提升遮风挡雨的效果，也可以保持敞开形式保证通风与通行便利性。在建模过程中，需要重点校验各杆件之间的干涉情况，特别是桁架腹杆与上弦、下弦的连接位置，要保证焊接面完全贴合，没有错位间隙，立柱与桁架下弦的连接节点需要做加强处理，因为该位置是荷载传递的关键节点，也是应力集中的区域，通常会额外加焊加强筋板提升节点强度。双坡对称的结构形式也让整套棚体的零部件通用性更强，左右两侧的桁架可以互换加工，减少加工时的下料规格种类，降低现场安装的识别难度，适合批量加工搭建的场景。
