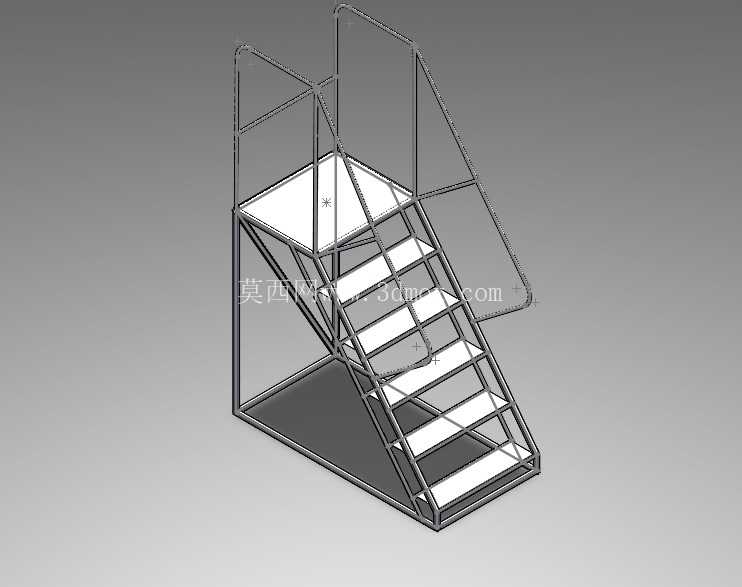

工业检修用带护栏踏步式登高梯结构

　　在生产车间设备运维、仓储高位取放料、生产线旁临时登高作业的场景里，这类带双侧护栏的踏步式登高梯是使用频率极高的辅助作业工装，区别于直爬梯的高攀爬难度，踏步结构能让作业人员携带小型工具平稳上下，顶部的站立平台预留了足够的操作空间，可满足单人站立完成设备点检、阀门操作、物料整理等常规登高作业需求。从结构设计逻辑来看，整体采用矩形钢管作为主框架焊接成型，主支撑斜梁与底部水平框架形成稳定的三角受力结构，底部框架向前后方向延伸出足够的支撑边，避免人员攀爬时重心偏移导致侧翻，无需额外与地面做锚固连接，可根据作业点位灵活推移换位，适配车间内分散的高位作业点需求。

　　踏步采用防滑花纹钢板折弯成型，每级踏步的高度控制在180-220mm区间，踏步深度不小于200mm，符合人体工程学攀爬步幅，长时间上下不会产生明显的腿部疲劳，踏步与主斜梁之间采用满焊连接，单级踏步可承受不小于150kg的集中载荷，满足作业人员携带工具站立的承重要求。双侧护栏从底部第一级踏步位置开始连续延伸至顶部平台周边，护栏高度不低于1050mm，护栏中部设置300-500mm间距的中间横杆，防止人员攀爬或平台作业时从侧面跌落，顶部平台四周同样设置连续护栏，仅在踏步接入位置预留通行开口，平台表面铺设防滑钢板，边缘做折边加强处理，避免平台受力变形。

　　外形尺寸方面，这类登高梯的总高度根据作业高度需求通常在1.2-2.5m区间，对应顶部平台作业高度在1-2.2m范围，底部支撑框架的长度不小于梯身总高度的1/2，宽度控制在700-800mm，可顺利通过车间常规宽度的通道与设备间隙，整体重量控制在合理范围，两名作业人员即可配合完成移位，无需借助吊装设备。安装边界上，梯身底部四个支撑脚可选配橡胶防滑垫，在环氧地坪、水泥地面上均可放置，不会刮伤地面同时增大摩擦力，放置时需保证底部框架完全接触地面，不得有悬空支脚，作业区域地面坡度不得超过5度，避免梯身倾斜失稳，若在有油污、积水的地面使用，可在支撑脚位置加装防滑齿结构，进一步提升放置稳定性。

　　设计过程中需重点校核主斜梁的抗弯强度，当人员站立在最下方踏步时，主斜梁承受的弯矩最大，需根据管材壁厚核算受力变形量，保证满载状态下梯身的变形量不超过总长度的1/1000，避免攀爬时产生明显晃动感，焊接位置需做焊后打磨处理，去除焊渣与尖锐毛刺，避免划伤作业人员，整体表面可做喷塑或镀锌处理，适配车间潮湿、多粉尘的作业环境，延长结构使用寿命。这类登高梯相比固定式登高平台，投入成本更低，布置灵活性更强，可覆盖车间内大部分零散的低位登高作业需求，减少作业人员攀爬设备、踩踏物料的违规操作风险，在机械加工、仓储物流、装配车间等场景都有广泛的应用空间，建模过程中需重点还原管材的拼接位置、踏步的折弯角度、护栏的连续走向，保证结构干涉检查准确，后续可直接导出工程图用于生产下料。
