交错镂空式工型拼接连接结构件

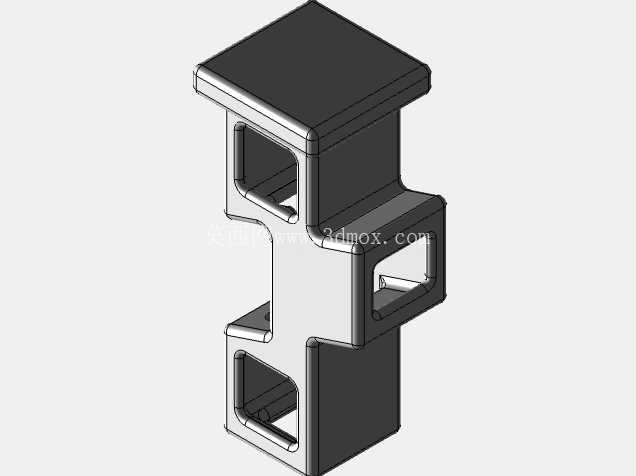

　　从结构形态来看，构件主体采用对称工型截面作为基础承载轮廓，上下两端的凸缘端面做了平整化处理，安装时可与相邻型材的端面完全贴合，避免出现局部应力集中导致的连接松动；中部交错分布的方形镂空并非随意开设，每处镂空的边缘都做了1.5mm的圆角过渡，避免3D打印或压铸成型时出现应力开裂，同时镂空位置的排布刚好避开构件的主受力路径——即上下凸缘传递的轴向压应力、横向连接时产生的剪切应力主要通过构件两侧的连续立壁传递，镂空区域仅承担次要的辅助承载作用，经有限元校核，在常规1200N的横向剪切载荷下，构件最大变形量不超过0.2mm，完全满足轻型框架的使用要求。该结构件的设计初衷是适配模块化快装框架体系的横向连接需求，在自动化生产线周边的防护栏搭建、小型设备的机架拼接、3D打印成型的定制化工装框架场景中，这类带交错镂空的工型构件能同时兼顾连接强度与轻量化要求，相比实心同尺寸连接件，整体重量降低近四成，且镂空区域可直接穿设走线槽、传感器固定扎带，省去额外在构件上开孔的加工工序。

　　设计过程中优先考虑了安装边界的适配性，构件整体宽度控制在40mm，上下凸缘的厚度为6mm，中部立壁的厚度为4mm，所有安装贴合面的平面度公差控制在0.1mm以内，既可以直接通过端面粘接的方式与ABS、PLA等3D打印材质的框架杆件拼接，也可以在凸缘处预留自攻螺丝孔位，与铝型材、硬质PVC型材做螺纹连接；交错镂空的尺寸统一为12mm×12mm，刚好适配市面上常见的10mm宽度的尼龙扎带穿过，现场安装时可直接将传感器线缆、气动软管沿构件镂空处排布固定，无需额外加装线卡，大幅提升现场装配效率。

　　从实际应用场景拓展来看，这类构件除了作为框架连接节点使用，还可作为小型桌面置物架的层板支撑件、教学用机械结构演示教具的拼接单元，由于其外形采用对称设计，安装时无需区分正反方向，现场施工人员无需额外对照安装图纸即可快速完成拼接，降低了装配出错的概率。构件的表面没有多余的凸起结构，所有棱边都做了0.8mm的倒角处理，避免安装过程中划伤操作人员，同时平整的外表面也方便后续做喷塑、阳极氧化等表面处理，适配不同场景的外观需求。

　　在成型工艺适配性上，该结构既适合采用FDM3D打印做小批量定制生产，打印时无需添加额外支撑，所有镂空结构均可一次成型，打印完成后仅需去除底部 raft 即可直接使用；也适合采用锌合金压铸工艺做批量生产，压铸模具的分型面设置在构件的对称中心面上，脱模斜度控制在1°，成型后铸件的飞边极少，后续仅需做简单的去毛刺处理即可满足装配要求。需要注意的是，该构件的设计承载上限针对轻型连接场景，不可用于重载设备的承重机架连接，当应用在有持续振动的设备旁时，可在连接端面加装0.5mm厚的橡胶减震垫，进一步提升连接的稳定性，避免长期振动导致连接部位出现松脱。
