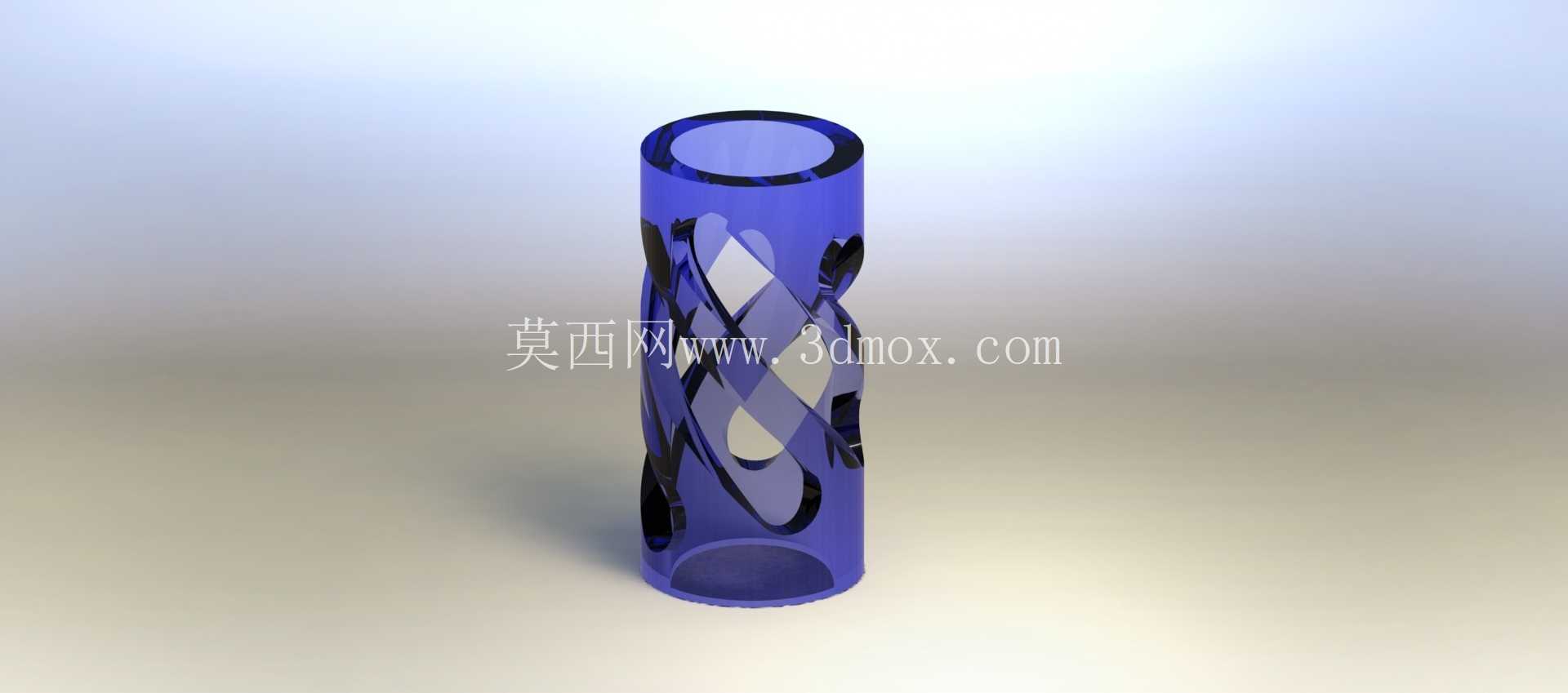

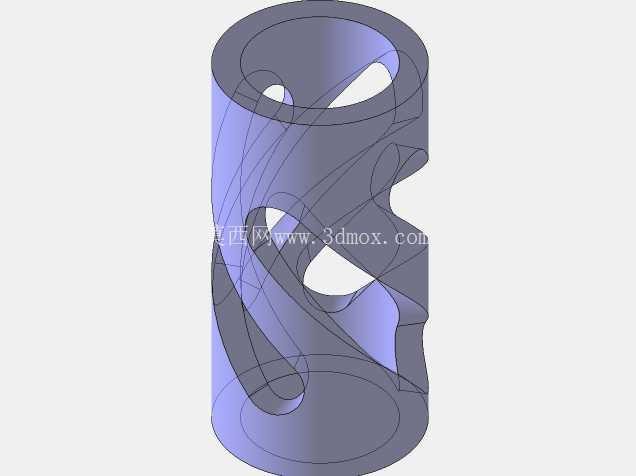

带螺旋镂空流道的圆柱筒体结构设计

这类带螺旋镂空流道的圆柱筒体，在流体换热、物料输送、特种反应腔体场景中应用十分广泛，不少需要介质沿筒壁螺旋行进的工况都会用到这类结构，比如小型换热设备的导流筒、粉体输送的缓降导流件、特种玻璃成型的导料腔体，都能看到类似结构的身影。从实际使用角度看，筒体本身作为承载基体，内外圆柱面需要保证足够的同轴度，避免装配后出现偏心磨损，筒壁上的螺旋镂空结构并非随意开设，每一段流道的螺旋升角、开孔宽度、过渡圆角都经过反复校核：螺旋升角直接决定介质在筒内的行进速度，升角过大会导致介质流速过快，无法完成预设的换热或混合过程，升角过小则会造成介质滞留，甚至出现固体物料卡堵的问题；开孔宽度需要匹配流通介质的最大颗粒尺寸，同时兼顾筒体本身的结构强度，避免开孔过大导致筒体承压能力不足；所有开孔边缘都做了圆弧过渡处理，一方面减少流体经过时的局部阻力损失，另一方面避免应力集中，尤其是在交变载荷工况下，直角开孔边缘很容易萌生疲劳裂纹，圆弧过渡能大幅提升构件的使用寿命。

设计这类构件的时候，首先要明确安装边界：筒体的上下端面是主要的装配基准面，需要和两端的端盖或者连接法兰配合，因此端面的平面度、端面与筒体轴线的垂直度都有严格公差要求，实际建模时会先以两端装配面的尺寸为基准，确定筒体的整体高度、内外径参数，再根据流通需求计算螺旋流道的导程。很多新手建模时容易直接在圆柱面上切除螺旋槽，忽略了流道与筒壁的衔接关系，实际上这类镂空流道的侧壁需要和筒体内外表面做相切过渡，保证流道表面光滑无台阶，避免介质流动时出现紊流。从结构强度角度看，螺旋镂空的布局相当于在筒壁上设置了连续的加强筋结构，相比直孔或者环形开孔，螺旋走向的筋条能更好地分散筒体承受的径向载荷，在相同开孔率的情况下，螺旋镂空结构的筒体抗变形能力比直槽结构高30%左右，这也是很多承压导流场景选择这类结构的核心原因。

在实际装配场景中，这类筒体通常会嵌套在外部壳体内，或者内部穿装芯轴，因此筒体内外圆柱面的表面粗糙度也有对应要求：如果是作为换热构件使用，外表面需要和外部壳体紧密贴合，减少接触热阻，表面粗糙度通常控制在Ra1.6以内；如果是作为物料导流构件，内表面需要保证光滑，避免物料粘附，粗糙度要求会适当放宽，但流道的所有棱边都必须做倒钝处理，防止刮伤输送的物料或者装配时划伤操作人员。另外，螺旋流道的首尾端需要做平滑收边处理，不能直接在筒壁上截断，否则介质流入流出时会产生明显的压力突变，不仅会带来额外的能耗，长期运行时还会对筒体端部造成冲蚀，缩短构件的更换周期。针对不同的使用场景，建模时还会预留对应的安装定位特征，比如在筒体端面设置定位销孔，或者在外圆柱面上加工密封槽，这些细节特征都需要和整体结构协同设计，不能后续随意补加，避免破坏筒体本身的应力分布。

从加工可行性角度看，这类结构如果采用金属材质加工，通常会选用五轴铣削或者3D打印工艺，建模时需要提前考虑刀具的可达性，流道的最小曲率半径不能小于加工刀具的半径，避免出现加工死角；如果是采用玻璃或者透明塑料材质制作，建模时还要考虑脱模斜度，螺旋面的拔模角度需要控制在合理范围内，保证成型后能顺利脱模，不会出现表面拉伤的问题。很多人在做这类练习模型时只关注外形的相似度，忽略了工程实际中的装配、加工、强度需求，实际上每一个尺寸参数、每一处圆角、每一段螺旋线的参数，都对应着实际工况中的具体需求，脱离应用场景的建模只能是外观造型，无法直接应用到实际设备中。这类筒体结构看似简单，实则整合了曲面建模、参数化设计、工程校核等多方面的技能点，作为建模练习案例，能很好地锻炼工程师对螺旋类特征、曲面过渡、结构合理性的把控能力，完成建模后还可以通过仿真模块验证筒体的承压能力、流体在流道内的流动状态，进一步优化结构参数，让设计的构件更贴合实际使用需求。
