压铸模用带法兰锥杆螺纹脱模零件

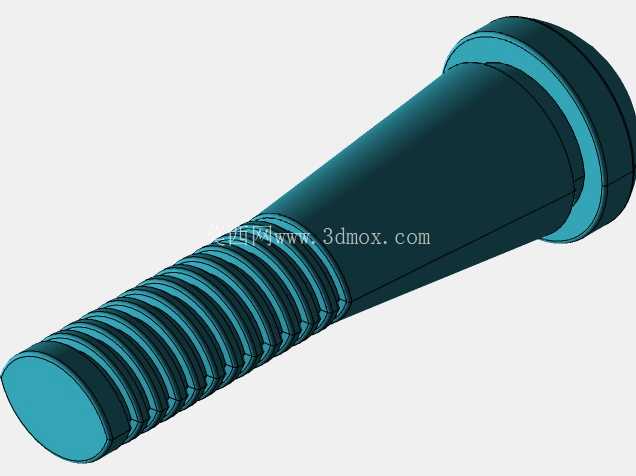

　　在压铸生产的脱模工序里，这类带法兰端头的锥杆螺纹结构零件，是解决带内螺纹或外螺纹特征压铸件顺利脱出型腔的核心执行构件，日常多配套在卧式冷室压铸机的动模侧抽芯或顶出机构中，适配铝合金、锌合金等常见有色合金压铸件的螺纹部位脱模需求，避免硬顶造成的铸件螺纹牙型缺损、型腔拉伤问题。从结构设计逻辑来看，零件采用锥段加直螺纹段的组合构型，靠近法兰端的光滑锥面是核心的导向定位段，锥度取值匹配压铸模动模镶件的对应锥孔，合模时锥面与镶件锥孔紧密贴合，既可以承受金属液充型时的反向挤压力，防止螺纹段受高压金属液冲击发生偏移，也能在开模顶出初始阶段提供稳定的导向，避免零件运动卡滞。

　　端头的法兰凸缘是安装定位基准，法兰的厚度与外径尺寸严格匹配模架上对应的安装沉孔，装配时法兰端面与模架对应安装面完全贴合，通过沉孔的台阶限位控制零件的轴向安装位置，不需要额外增加轴向定位销，减少装配累计误差。直段的外螺纹结构并非用于常规紧固件连接，而是与压铸件的内螺纹特征直接对应，开模时零件随动模后退到设定位置后，配合旋转脱模机构的转动动作，让螺纹段从凝固成型的压铸件内螺纹中平稳旋出，螺纹段的牙型采用短牙距设计，牙顶预留了0.02mm的脱模斜度，减少旋出过程中与铸件螺纹面的摩擦阻力，同时避免刮伤成型后的螺纹牙型。

　　零件的整体长度尺寸根据对应模架的顶出行程设计，锥段长度占总长度的三分之一左右，保证合模时锥面的配合长度足够提供定位刚性，不会因为充型压力出现径向窜动；螺纹段的长度则匹配压铸件的螺纹孔深度，末端做了小角度的倒角处理，既方便合模时顺利进入镶件的对应型孔，也能避免螺纹末端的锐边在长期往复运动中刮伤模腔表面。实际生产应用中，这类零件多采用热作模具钢毛坯加工，锥面与法兰端面的垂直度公差控制在0.01mm以内，螺纹段与锥段的同轴度公差不超过0.015mm，保证往复运动过程中不会出现偏磨，正常工况下可以承受上万次的开合模循环而不出现定位精度下降。

　　在模具装配环节，需要先将零件穿入动模镶件的对应锥孔，确认法兰端面与模架安装面完全贴合后再锁紧固定螺栓，装配完成后要手动测试零件的往复滑动与旋转动作，确认无卡滞、无旷量后再进行合模试模，试模过程中要观察锥面配合处是否有金属液飞边溢出，若出现飞边则需要检查锥面的贴合间隙，必要时研磨锥面保证配合密封性。这类结构的脱模零件相比传统的直杆式螺纹型芯，锥面定位的结构刚性更好，在面对大吨位压铸机的高速高压充型工况时，不容易出现型芯偏移导致的铸件螺纹偏心问题，同时锥面的自导向特性也降低了装配时的对中难度，适合在各类带螺纹特征的压铸件模具中推广使用，尤其是针对通讯类压铸件、汽车小型压铸件上的小直径螺纹孔脱模场景，该结构的稳定性优势更为明显。
