E型卡扣压铸成型模结构设计

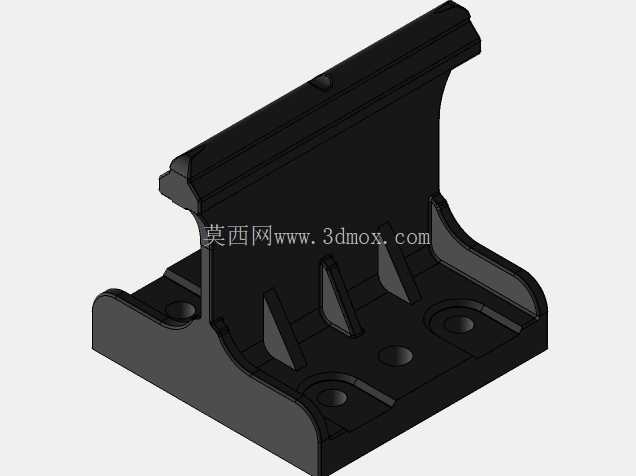

　　这套E-CLIP-E5对应的压铸成型结构，主要面向小尺寸弹性卡扣类五金零件的批量压铸生产场景，这类E型卡扣广泛应用在工业装配、电子设备装夹、小型机械组件的轴向限位场景，日常生产中这类卡扣需要兼顾弹性形变余量与结构强度，压铸成型的模具结构直接决定了成品的尺寸一致性与装配适配性。从结构设计逻辑来看，这套模具的成型腔完全匹配E型卡扣的异形轮廓，卡扣本身带有弧形卡接面与加强筋结构，模具在对应位置做了精准的型腔铣削处理，保证成型后卡扣的卡接弧面尺寸公差控制在装配允许范围内，不会出现卡接过松或过紧无法装配的问题。

　　模具的安装基座部分设计了三个定位安装孔，孔位的中心距严格匹配常用压铸机的模架安装基准，安装时可以直接通过螺栓完成模具与设备工作台的固定，不需要额外做转接板适配，减少了现场装模的调整工作量。模具的分型面选择贴合卡扣的最大轮廓边界，开模时可以让成品顺利留在动模侧，配合顶出结构就能完成自动脱模，避免脱模过程中卡扣的薄壁卡接边出现变形、缺料等压铸缺陷。针对卡扣上的三处加强筋结构，模具在对应位置做了排气槽设计，因为压铸过程中金属液充型速度快，加强筋位置属于型腔末端，很容易因为憋气出现气孔、填充不满的问题，开设深度0.08mm左右的排气槽既能保证气体顺利排出，又不会让金属液溢出形成飞边，减少后续去毛刺的工序工作量。模具的导向结构采用了标准的导柱导套配合，导柱安装在动模侧，导套嵌入定模对应位置，合模时的导向精度可以保证型腔错位量控制在0.02mm以内，避免成型后的卡扣出现错边、壁厚不均的问题，直接影响后续的弹性卡接性能。从实际生产的适配性来看，这套模具适配常规的冷室压铸机，安装边界的长宽尺寸适配200吨级以内压铸机的模架安装空间，模具的浇注系统设计在卡扣的非装配面侧，浇口残留可以在后续去毛刺工序中一次性处理，不会影响卡扣最终的装配接触面精度。

　　在冷却水路的布局上，模具对应卡扣厚壁的基座位置布置了循环冷却通道，因为卡扣的基座部分壁厚较厚，冷却速度慢会导致成型周期拉长，还容易出现内部缩孔缺陷，针对性布置冷却水路可以让整个型腔的冷却速度保持均匀，薄壁的卡接边和厚壁的基座部分冷却速率差控制在合理范围，减少成品的内应力，避免卡扣在后续使用过程中出现自然断裂、弹性失效的问题。这套模具的顶出位置选择在卡扣的基座平面处，顶杆的端面完全贴合基座平面，不会在卡扣的卡接工作面上留下顶出痕迹，保证卡扣装配后和被固定件的接触面贴合平整，不会因为顶出凸痕导致装配间隙过大。

　　针对压铸过程中容易出现的粘模问题，模具的型腔表面做了氮化处理，表面硬度提升到HRC55以上，既可以减少金属液对型腔表面的冲刷损耗，延长模具的使用寿命，也能降低脱模时的粘模概率，减少生产过程中需要频繁打磨型腔的停机时间。从零件的功能匹配角度来说，E型卡扣本身的作用是卡在轴类零件的卡槽内，实现轴向零件的限位固定，对卡接开口的尺寸精度要求很高，这套模具在成型开口位置做了可微调的镶件结构，当生产过程中出现模具磨损导致开口尺寸超差时，可以通过更换镶件快速调整尺寸，不需要对整个模腔进行返修，大幅降低了模具的维护成本。模具的溢料槽布置在型腔的末端位置，充型时前端的冷金属液会先进入溢料槽，保证进入型腔的金属液温度均匀，避免冷隔缺陷出现在卡扣的受力位置，保证卡扣的抗弯折强度满足使用要求，在反复拆装的弹性形变过程中不会出现断裂失效。
