可调式重载铰接连接五金组件结构

项目分类:通用五金配件 发布时间:2026-06-13 ID:1181820

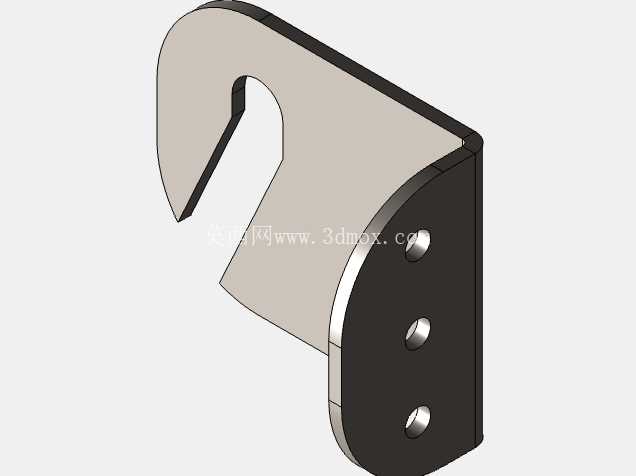

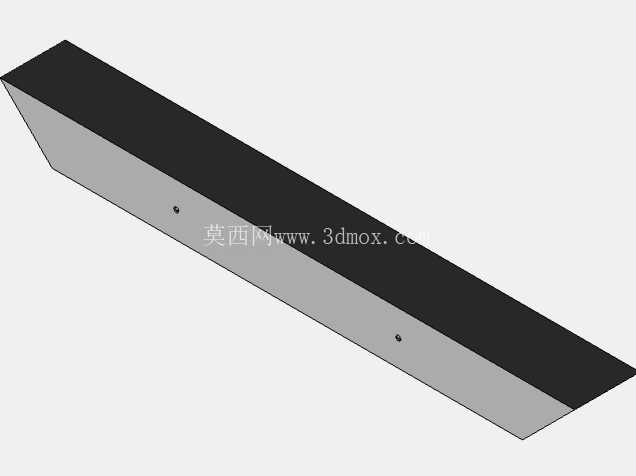

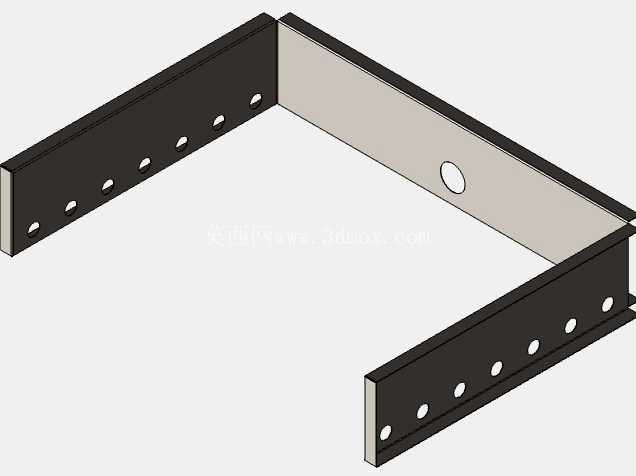

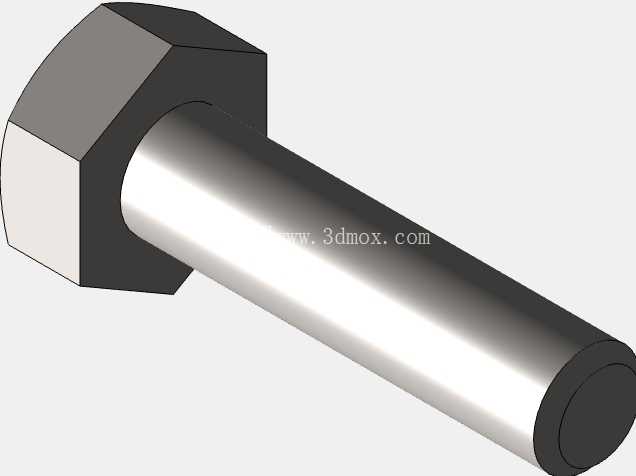

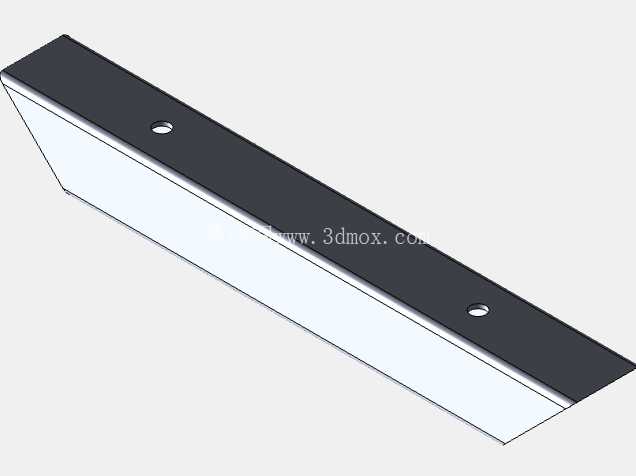

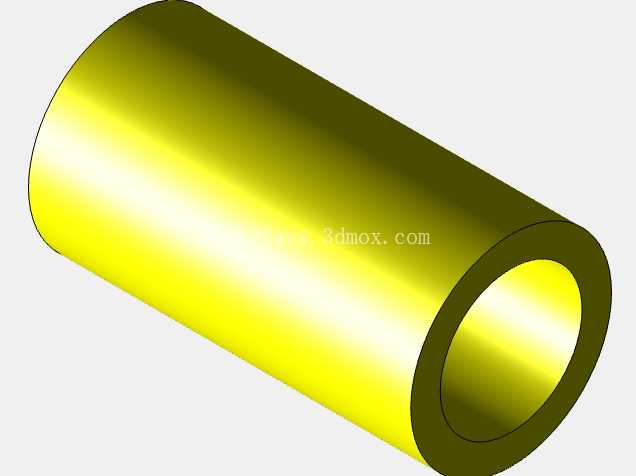

  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构
  • 可调式重载铰接连接五金组件结构

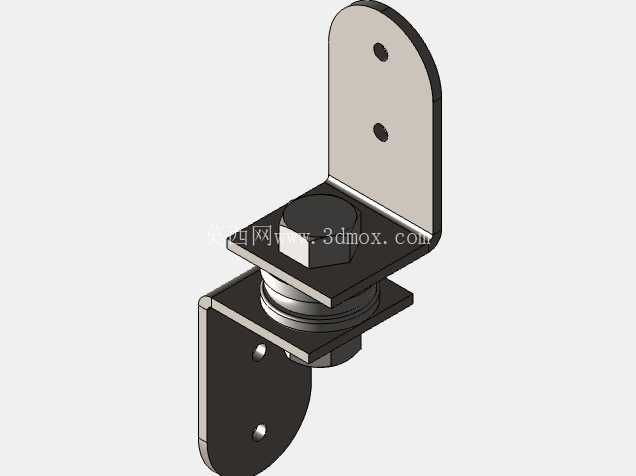

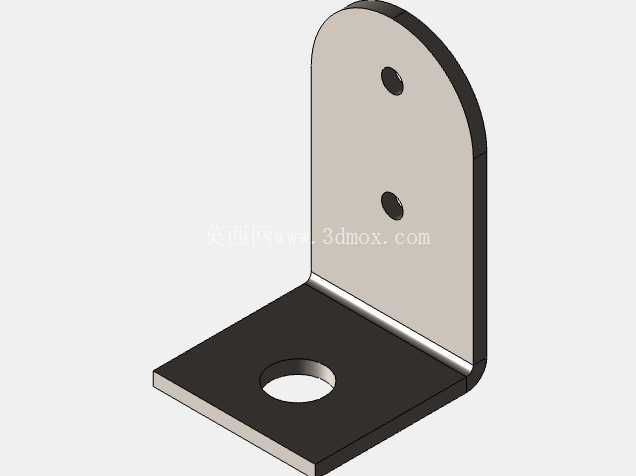

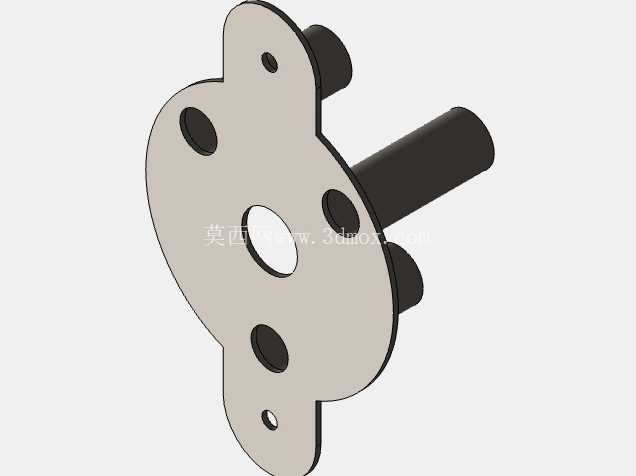

  这类铰接连接组件常应用在需要实现定角度转动、同时承载一定径向与轴向载荷的设备工位上,比如工业设备舱门的重载开合支撑、自动化生产线旁的防护栏翻转门连接、小型工装夹具的角度调节工位,还有部分物流设备的活动挡板铰接位置,相比普通的薄型合页,这类组件的承载冗余量更大,转动间隙控制更严格,长期往复转动也不容易出现松旷偏移的问题。从结构组成来看,组件分为上下两个安装支座,上部支座为带圆弧端头的平板结构,板面上预留两个同轴安装孔,用于通过螺栓将支座固定在需要转动的活动构件上,下部支座同样为带圆弧端头的平板结构,板面预留两个安装孔用于固定在静止的基座端,两个支座之间通过带轴肩的中心转轴配合叠层弹性阻尼垫片实现连接,转轴下部通过锁紧结构与下支座固定,上部轴肩压合上支座的安装面,中间的阻尼垫片可以提供转动时的摩擦阻力,既可以让活动端在0到180度范围内自由转动,也能在任意角度停留时保持足够的保持力矩,不会因为活动端的自重出现自行下坠的问题。

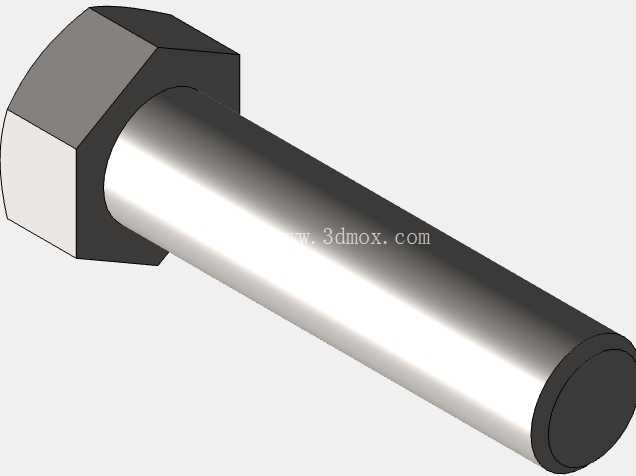

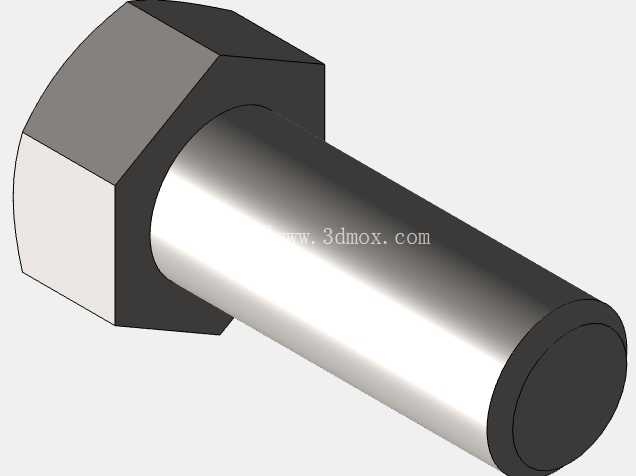

  设计过程中首先要确认安装边界的尺寸约束,上部安装板的长度需要匹配活动构件的安装面宽度,避免安装孔超出构件边缘导致固定强度不足,两个安装孔的孔距按照常用的M6或者M8螺栓的安装间距设置,预留足够的螺栓扳手操作空间,圆弧端头的设计一方面是减少尖锐边角带来的安装磕碰风险,另一方面也能在转动过程中避免支座边缘与相邻构件发生运动干涉。中心转轴的直径需要根据实际承载的载荷计算抗剪切强度,这类组件常规应用场景下单点承载在50kg到150kg区间,转轴选用45号钢调质处理即可满足强度要求,中间的阻尼垫片选用改性聚四氟乙烯或者铜基粉末冶金材质,既可以降低转动时的磨损量,也能避免金属直接接触产生的异响与冷焊问题。

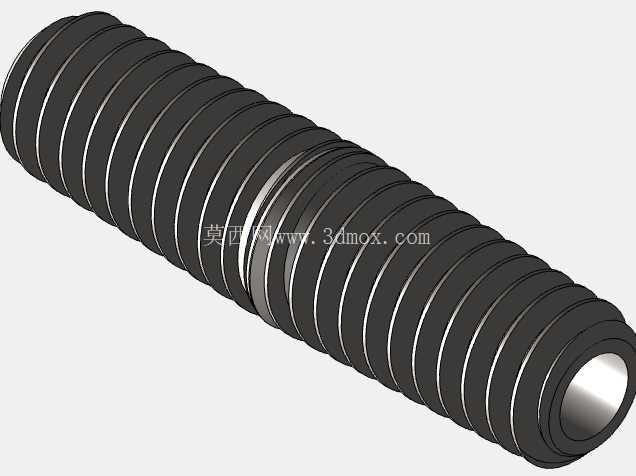

  下部支座与转轴的连接采用过盈配合加侧面顶丝锁紧的结构,相比单纯的过盈配合,顶丝可以在长期使用出现间隙时二次锁紧,延长组件的整体使用寿命,上下支座的板材厚度根据承载等级选择,常规工况下选用3mm到5mm的冷轧钢板冲压成型后做镀锌或者发黑防锈处理,有耐腐蚀需求的场景也可以更换为304不锈钢板材加工。安装时需要先将下支座通过螺栓固定在基座的预设安装位,确认支座安装面与基座完全贴合,避免出现倾斜导致转轴受力不均,之后将上支座与活动构件预固定,把活动构件的转轴安装孔对准下支座的中心转轴,套入阻尼垫片后压装到位,最后锁紧上支座的固定螺栓,调整阻尼垫片的压紧程度来控制转动力矩的大小,力矩调整到活动构件转动时无卡滞、停留时无下滑即可。

  这类铰接组件相比传统的合页类产品,优势在于转动轴线的同轴度更高,承载方向不仅可以承受垂直于安装面的拉力,也能承受平行于安装面的剪切力,适合用在有振动载荷的设备连接位置,不会像普通合页那样在长期振动下出现合页轴脱出、固定孔撕裂的问题。在做三维建模的时候,需要重点验证转动过程中的干涉情况,尤其是上支座转动到极限角度时,支座边缘与下支座、基座表面的间隙要预留至少1mm以上,避免加工误差导致转动卡滞,安装孔的位置要设置成标准的通孔尺寸,不要做螺纹孔,方便现场安装时调整位置,阻尼垫片的厚度要预留0.5mm到1mm的压缩量调整空间,适配不同力矩需求的使用场景。另外在结构细节上,所有板材的边缘都做了R0.5的倒圆角处理,去除冲压产生的毛刺,安装孔的孔口做了0.2mm的倒角,方便螺栓穿入安装,中心转轴的上端面做了沉孔设计,不会突出上支座的安装面,保证活动构件与支座安装面可以完全贴合,不会出现安装间隙。
