户外多面板光伏树型太阳能发电装置

这款树型光伏供电装置，最初的设计切入点是破解常规平面光伏阵列占地大、场景适配性差的痛点，在做结构方案推演时，我们没有沿用传统光伏支架的平铺思路，而是参考乔木的冠层分布逻辑，把多块光伏面板以不同倾角、不同朝向布置在中心立柱的上部支撑结构上，尽可能在有限的投影占地范围内，拉长不同时段的受光时长，减少相邻面板之间的光影遮挡。从实际落地场景来看，这类装置可以适配城市公园的景观节点、智慧路灯的配套供电、偏远区域的小型离网供电点位、景区公共设施的补能站点，甚至可以作为户外临时作业点位的独立供电源，不需要大面积开挖铺设光伏阵列，对场地原有地貌的破坏极小。

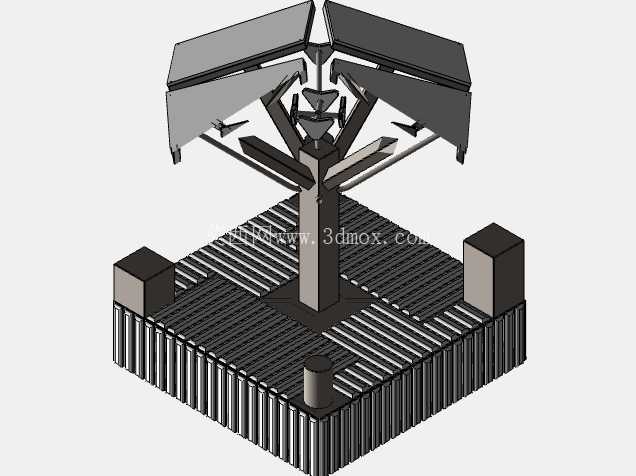

结构设计上，底部采用格栅式配重基座，没有采用常见的整块混凝土配重块方案，而是用带竖向加强肋的格栅框架结构，一方面可以降低基座整体自重，方便运输与现场拼装，另一方面格栅的镂空结构可以让雨水快速下渗，避免基座底部长期积水腐蚀连接构件，基座四角设置的方形配重墩，是专门用来抵消上部光伏面板承受风载时产生的倾覆力矩，在做受力校核时，我们按照内陆地区10级风的风压值做了载荷叠加，确保立柱连接位置的应力集中点不会出现疲劳变形。中心立柱采用变截面支撑结构，下部与基座连接的位置做了加大法兰盘，螺栓孔位采用长圆孔设计，允许现场安装时调整立柱的竖直度，抵消地面不平整带来的安装误差。

上部的光伏面板支撑臂，采用三角桁架式的连接结构，每一块面板的安装倾角都可以根据安装地的纬度做小范围调整，支撑臂与中心立柱的连接位置设置了定位销孔，现场安装时不需要反复测量角度，只要对准对应纬度的定位孔锁紧螺栓即可，大幅降低现场安装的调试难度。面板之间预留了足够的走线空间，所有线缆都从支撑臂内部的穿线孔汇入中心立柱的内腔，避免线缆长期暴露在户外被紫外线老化，也减少了鸟类啄咬、外力剐蹭带来的线路故障。装置下部预留了设备安装舱位，可以放置储能电池、充放电控制器、逆变器等配套电气元件，不需要额外在周边设置独立的设备柜，进一步压缩了整套装置的占地空间。

从安装边界来看，整套装置的投影占地仅为同功率常规平铺光伏阵列的六分之一左右，基座底部不需要做特殊的硬化处理，只要场地平整度在允许范围内，放置配重块后即可完成固定，甚至可以根据使用需求做整体移位，不需要做破坏性的拆除作业。在功能特性上，这种多朝向的面板布置，相比同功率固定倾角的平铺光伏板，在早间、傍晚的低角度光照条件下，发电效率可以提升30%左右，不会因为太阳方位角变化出现整体输出功率骤降的情况，输出的电力稳定性更适合给小型公共设备、监测传感器、景观照明这类对供电连续性有一定要求的负载供电。

在做三维建模的过程中，我们特意把所有连接节点都做了细节还原，包括支撑臂的加强筋位置、螺栓连接的沉孔结构、基座的肋板厚度、面板的边框包边结构，没有做简化的示意性建模，方便后续结构工程师直接提取零件做工程图转化，也可以导入仿真软件做风载、雪载的受力分析，验证不同工况下的结构可靠性。建模时也考虑了不同加工工艺的适配性，所有金属结构件都采用常规的板材切割、焊接工艺即可加工，不需要特殊的定制模具，适合小批量的场景化定制生产，针对不同的功率需求，还可以通过增减上部光伏面板的数量、调整支撑臂的长度来适配，不需要重新设计整套基座与立柱结构，大幅降低衍生型号的开发成本。
