复古煤油灯结构三维设计

　　做这款煤油灯的三维结构设计，最初是接到民俗展馆展陈道具复刻的需求，要还原上世纪民用照明煤油灯的完整结构，同时满足展陈道具批量生产的压铸成型工艺要求，不能只做外观曲面，得把每个部件的装配关系、壁厚、脱模斜度都考虑到位，毕竟后续要开压铸模做金属与玻璃组合的成品，不能出现结构干涉或者无法脱模的问题。先从实际使用场景拆解结构，传统煤油灯的核心功能是依靠灯芯毛细作用吸附煤油，配合玻璃灯罩形成稳定的燃烧腔，同时隔绝气流避免火焰熄灭，还要兼顾加注燃油、调节灯芯、日常清洁的操作便利性，这些功能点都要在三维结构里一一落地。

　　首先拆分部件，最下方的储油底座是整个灯具的承重基础，采用回转体结构，底部做平整的安装接触面，直径控制在120mm，放置在80mm以上宽度的平面即可稳定安放，不会出现侧翻问题，底座内部预留70mm高度的储油腔，壁厚控制在2.5mm，满足压铸成型的壁厚均匀要求，避免出现缩孔缺陷，底座上部做带螺纹的连接颈，螺纹规格选用M30×1.5的细牙螺纹，既保证和灯头组件的连接密封性，防止煤油渗漏，又不会因为螺距过大导致装配错位。

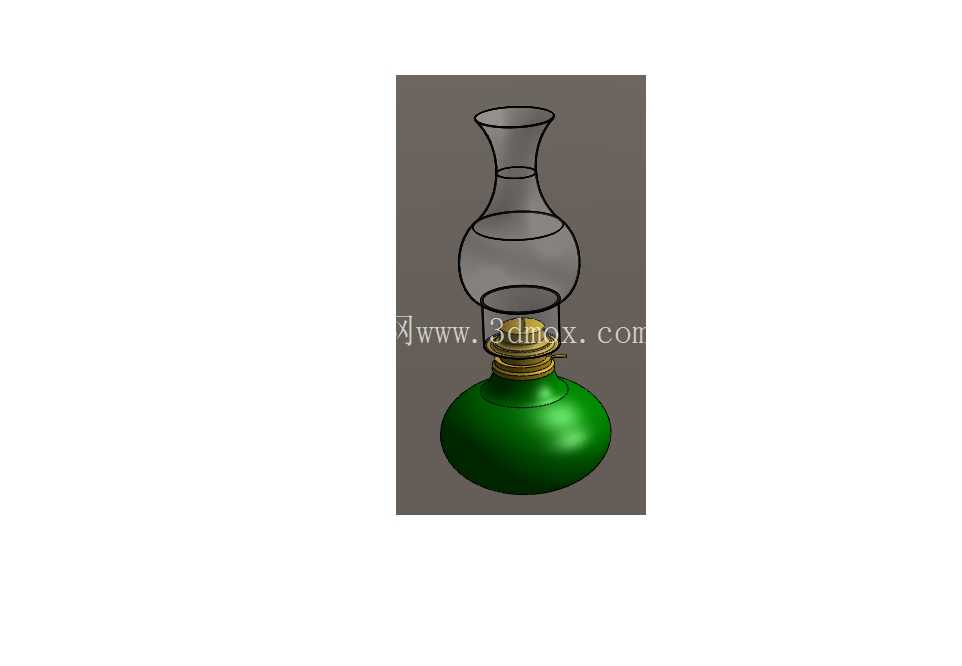

　　灯头组件是核心功能区，要集成灯芯升降调节结构、防风罩定位卡口、燃油加注口的密封结构，这里的设计重点是调节齿轮和灯芯齿条的配合间隙，预留0.2mm的活动余量，保证调节旋钮转动时没有卡滞，同时不会因为间隙过大导致灯芯自行滑落，灯头和玻璃灯罩的配合位置做1.5mm高的定位凸台，配合三个均匀分布的弹性卡扣，固定玻璃灯罩的同时，预留0.8mm的热膨胀间隙，避免灯具点燃后玻璃受热膨胀出现开裂。玻璃灯罩部分采用三段式回转曲面设计，下部是直筒段和灯头凸台配合，中部做膨大的球形腔体，给燃烧过程预留足够的空气混合空间，上部做收窄的烟囱结构，利用热压效应形成稳定的向上气流，保证火焰燃烧充分不会产生黑烟，灯罩的最上端做卷边处理，厚度1.2mm，避免安装清洁时划伤操作人员，整个灯罩的总高度控制在180mm，最大直径85mm，和下部储油底座的比例协调，符合传统煤油灯的视觉比例。

　　在建模过程中，所有的压铸部件都做了1°的脱模斜度，没有出现倒扣结构，金属部件的连接位置都做了R0.5的圆角过渡，避免压铸成型时出现应力集中导致的开裂，玻璃部件和金属部件的配合位置都预留了软质密封垫的安装槽，密封槽深度1mm，宽度2mm，装配后可以完全隔绝燃油挥发，同时缓冲金属和玻璃之间的硬接触。从安装边界来看，整个灯具组装完成后的总高度是280mm，最大外径120mm，不需要额外的固定结构，直接放置在平面上即可使用，日常维护时只需要拧下底座就可以加注煤油，向上拔出玻璃灯罩就可以修剪灯芯或者清洁烟灰，所有操作都不需要专用工具，符合民用器具的使用习惯。另外考虑到展陈复刻的需求，整个模型的曲面曲率都参考了留存的老煤油灯实物做逆向拟合，没有做现代化的造型改动，保证外观的还原度，同时结构上做了工艺优化，把老产品上容易出现渗漏的螺纹连接位置做了密封槽升级，把容易卡滞的灯芯调节结构做了间隙优化，既保留了复古外观，又提升了实际使用的可靠性，后续不管是做压铸模量产成品，还是做3D打印的展陈样件，都可以直接基于这个模型拆分部件出工程图，不需要再做额外的结构调整。
