长条形压装定位工装结构设计方案

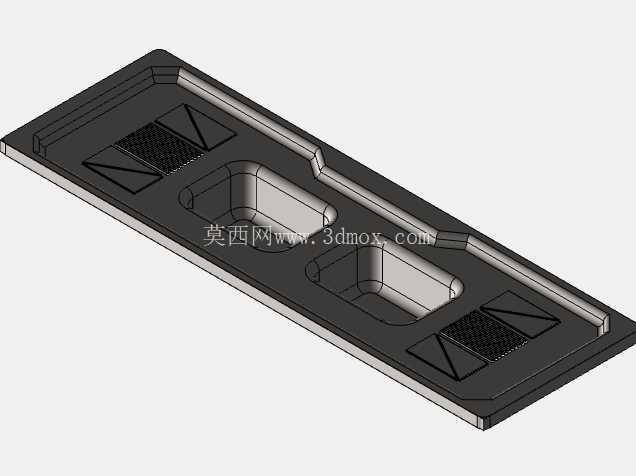

　　该结构件主要应用于零部件压装、装配工序的定位场景，在消费电子结构件、小型五金件的生产线工位上，可作为承载基座完成待加工件的精准限位，避免压合过程中工件偏移导致的装配公差超差。从结构布局来看，整体采用长条形薄板基座设计，基座边缘设置连续的围边结构，围边高度根据待承载工件的边缘厚度匹配，可限制工件在水平面上的X、Y向窜动，围边内侧做了0.2mm的导向倒角，方便工件快速放入定位槽，减少上下料的对位时间。

　　基座中部设置两个下沉式型腔，型腔的轮廓与待装配工件的凸起结构完全贴合，型腔深度根据工件的嵌入尺寸设计，保证压合时工件的Z向位置精度控制在±0.05mm以内，型腔边缘做了R0.3的圆角过渡，避免应力集中导致的基座开裂，同时防止取放工件时刮伤工件表面。在型腔两侧的基座平面上，设置了带网格纹理的防滑区域，该区域表面做了微糙处理，增大与工件接触面的摩擦力，避免压装过程中工件出现微小滑移，防滑区域的三角形加强筋结构，可提升该区域的结构刚性，承受压装时的垂直压力不会出现凹陷变形。基座的侧边设置了倾斜的导向斜面，斜面角度为15度，可配合自动化生产线的上料机构，实现工件的滑入导向，无需人工精准对位即可让工件滑入定位区域，适配自动化产线的节拍要求。

　　设计过程中，首先根据待加工工件的外轮廓尺寸确定基座的整体长宽边界，保证基座的安装孔位与现有压装设备的工作台T型槽位置匹配，不需要额外制作转接板即可直接安装固定，安装孔采用沉头设计，螺栓锁紧后头部不会高出基座平面，避免干涉工件的放置。结构强度校核阶段，针对压装时的最大受力点，也就是型腔周边的支撑区域，做了壁厚加厚处理，壁厚从基座整体的3mm加厚至5mm，可承受最大1500N的垂直压装力不会出现塑性变形，满足常规小型零部件压装的受力要求。两个型腔之间设置了连通的减重槽，在不影响结构刚性的前提下降低基座整体重量，方便人工更换工装时的搬运，减重槽的边缘同样做了圆角处理，避免清理切屑、杂物时割伤操作人员。

　　在实际使用场景中，该工装可适配单工位压装机、半自动装配台等设备，更换不同的型腔镶块即可适配不同型号的工件，不需要更换整个基座，降低工装制作成本。基座的平面度要求控制在0.02mm以内，保证工件放置后不会出现倾斜，压装时的受力方向与工件轴线完全重合，避免出现压偏、压裂工件的问题。防滑区域的网格纹理深度设计为0.1mm，既可以保证足够的摩擦力，又不会在工件表面留下压痕，满足外观件的装配要求。围边的高度设计为工件边缘厚度的1/2，既可以起到限位作用，又不会阻碍压头的下行路径，压头可以直接接触工件的压合面，不需要在工装上开设避让槽，简化了加工工艺。导向斜面的表面粗糙度要求为Ra1.6，保证工件滑入时不会出现卡滞，即使工件存在微小的尺寸公差，也可以顺着斜面滑入定位槽内。整个结构没有复杂的曲面特征，所有特征均可通过三轴铣床一次装夹加工完成，加工难度低，制作周期短，适合小批量工装的快速打样与制作。
