阶梯式多层抽屉收纳储物装置结构设计

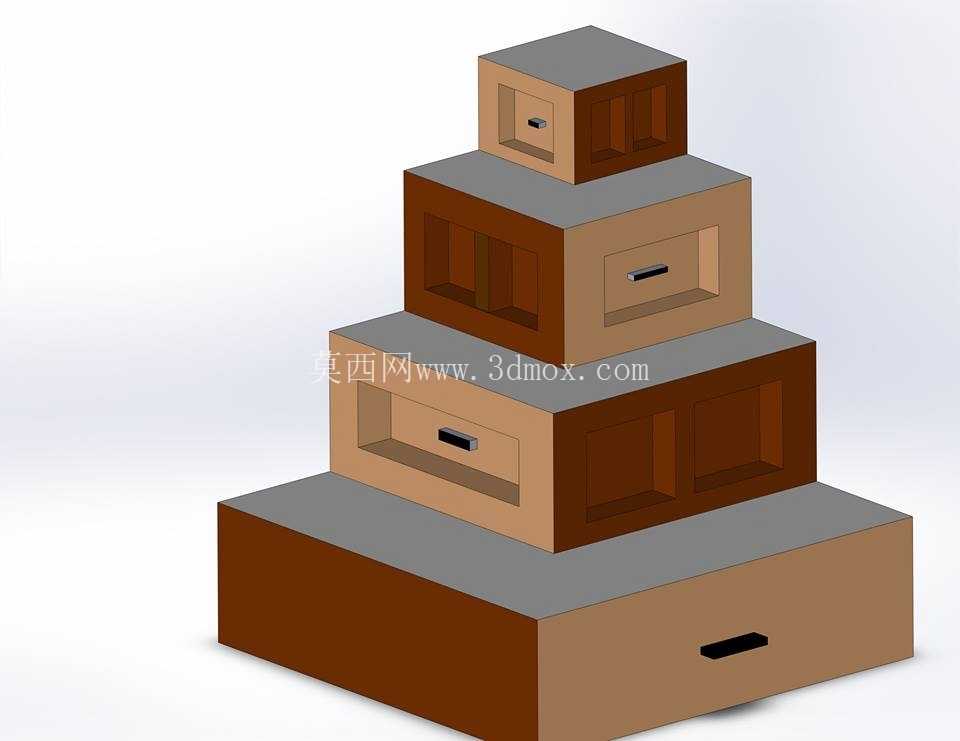

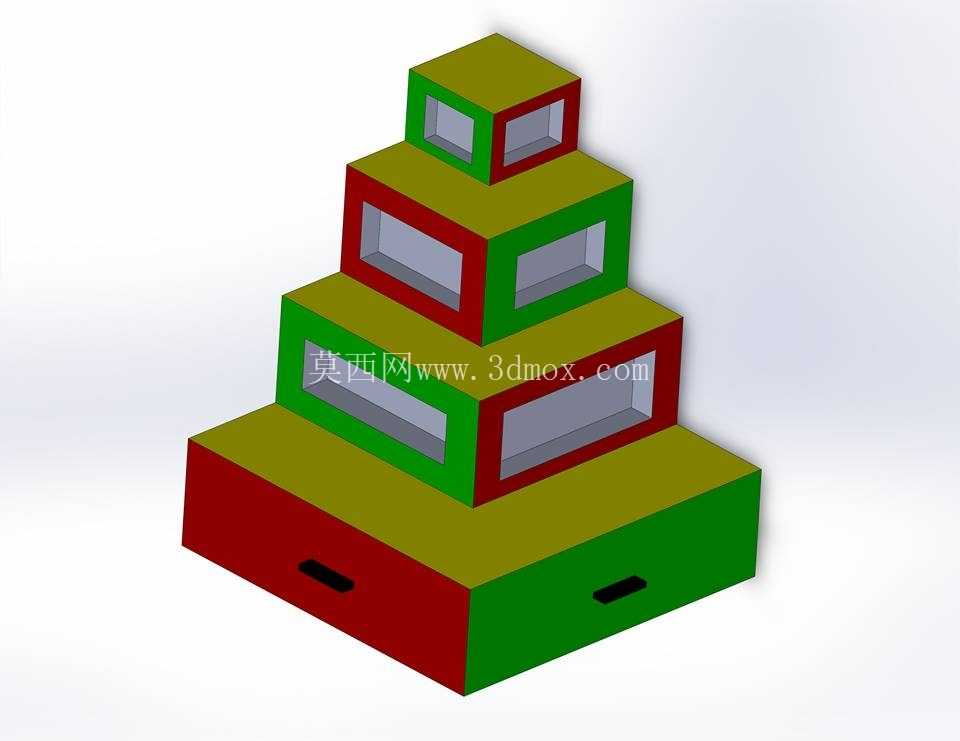

　　日常生产与办公场景中，零散物料、工具、文档的分类收纳一直是影响空间利用率与作业效率的关键环节，这款阶梯式多层抽屉结构的设计，正是针对小范围垂直空间利用痛点开发的收纳载体。不同于常规等宽等高的立式抽屉柜，该结构采用自下而上逐层收窄的阶梯式布局，最底层柜体宽度与深度最大，向上每一层的长宽尺寸按固定比例缩减，形成类似金字塔的错落轮廓，这种外形设计首先解决了常规高柜顶层取物不便的问题，上层抽屉的位置更靠近操作人员站立时的手部活动范围，无需过度抬臂即可完成取放动作。

　　从功能分区来看，四层独立抽屉分别对应不同规格的收纳需求，底层大尺寸抽屉可容纳体积较大的工装夹具、厚重资料册或者批量备用零件，中间两层中等尺寸抽屉适合放置常用工具、分类零件盒，顶层最小的抽屉则用于收纳螺丝、端子、小型量具这类零散易丢的小物件，每个抽屉正面都设置了内嵌式抠手，没有外凸的把手结构，避免人员过往时发生磕碰，也能减少外部灰尘进入抽屉缝隙的概率。设计过程中重点考量了抽屉的承重与滑动顺畅度，每个抽屉的侧边都预留了滑轨安装位，可根据实际承重需求选配三节静音滑轨或者普通托底滑轨，柜体的层板与侧板采用榫卯加胶合的连接逻辑，在三维建模阶段就对各层的承重形变做了模拟校验，当底层抽屉满载15kg重物时，层板的最大形变量控制在0.2mm以内，不会出现抽屉卡滞、层板下弯的问题。

　　安装边界方面，该结构的底部为全平面支撑，不需要额外的固定挂件，直接放置在工作台面、地面或者货架层板上即可稳定使用，整体的重心集中在底层大柜体区域，即使上层抽屉完全拉出，整体结构的倾覆力矩也远小于稳定临界值，不会出现柜体前倾翻倒的风险。不同于常规方正柜体的视觉压抑感，阶梯式的外轮廓在放置于工位旁时，每层的顶部平面还可以作为临时置物台，放置临时取用的工具、待处理的工件，相当于在收纳功能之外额外拓展了多层临时操作台面，充分利用了垂直方向的闲置空间。

　　在细节处理上，每个抽屉的内部都预留了可加装分隔板的卡槽，用户可以根据收纳物品的实际尺寸自由调整内部分隔区间，避免小物件在抽屉推拉过程中混杂凌乱，柜体的边角都做了R3的圆角处理，没有尖锐的直角结构，降低作业过程中磕碰受伤的概率。从应用场景拓展来看，这款结构不仅可以用于车间工位的工具零件收纳，调整材质参数后也可用于办公室的文件收纳、家居场景的杂物整理，不同层级的尺寸配比经过多轮模拟调整，既保证了每层抽屉的有效收纳容积，也控制了整体结构的总重量，单人即可完成搬运移位。建模过程中对各部件的装配公差做了严格设定，抽屉与柜体的单边间隙控制在1mm，既保证推拉过程无晃动旷量，也不会因为温湿度变化出现胀紧卡滞的问题，所有板材的厚度统一设定为常用的18mm规格，适配市面上主流的板材加工工艺，不需要特殊定制的异型材料，生产加工时的材料利用率可以达到92%以上，有效控制加工成本。
