带外齿内孔圆柱传动构件结构设计

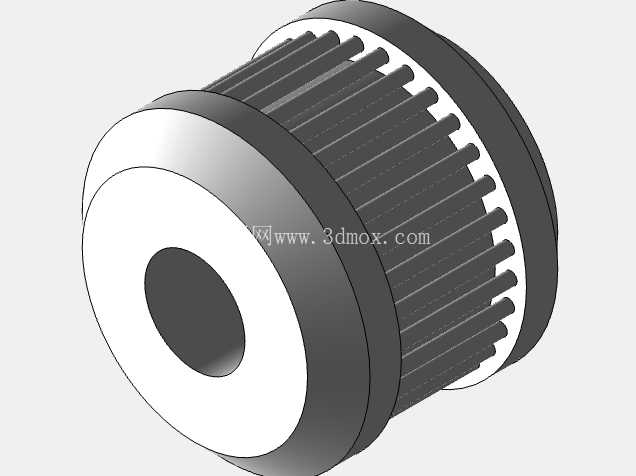

这类带外齿的内孔圆柱构件，在中小功率传动场景里的适配性极强，日常做设备改型时经常会碰到类似结构的选型或测绘需求。先从实际安装边界说起，这类零件的中心通孔是核心安装基准，设计时通孔的公差带一般选H7级，和配套的传动轴采用间隙配合或者过渡配合，根据传递扭矩的大小决定是否加装平键，要是扭矩波动大的工况，还会在通孔内壁加工键槽，避免传动过程中出现打滑移位的问题。外齿部分的齿形不是随意做的，这类细密的直齿结构，大多用在小模数传动场景，比如小型自动化设备的动力传递工位、办公设备的走纸传动组、小家电的动力输出端，齿顶圆和齿根圆的同轴度要求控制在0.02mm以内，不然运转时会出现周期性的跳动，不仅会产生额外的噪音，时间长了还会加速齿面的磨损，缩短整个传动副的使用寿命。

设计这类零件的时候，首先要确定的是传动比要求，根据配对齿轮的参数反推本零件的齿数、模数，齿面的粗糙度一般要求达到Ra1.6，要是工况转速高，还会对齿面做淬火处理，提升表面硬度，应对频繁啮合带来的磨损。零件两端的凸缘结构是做轴向定位用的，安装时凸缘的端面要和安装座的贴合面完全贴平，端面跳动公差控制在0.015mm以内，避免零件运转时出现轴向窜动，凸缘的外径尺寸要和安装位的沉孔尺寸匹配，单边预留0.1mm的安装间隙，方便装配时的对位调整。

从实际应用场景来看，这类零件不像重载齿轮那样用在大型减速机里，更多是出现在轻载、高速的传动工位，比如3D打印机的送料传动组、小型传送带的动力辊端、精密检测设备的样本输送机构，这些场景对传动的平稳性要求高，对负载能力的要求相对适中，所以细密的齿形设计刚好能满足啮合时的重合度要求，运转时的冲击更小，传动精度也更容易保证。做三维建模的时候，齿形部分不能用简化的拉伸特征糊弄，要按照渐开线齿形的参数精准绘制，不然生成的工程图没法直接用于加工，后续做运动仿真的时候也会出现啮合干涉的问题，内孔和外齿的同轴度约束要在建模第一步就做好基准对齐，避免后续特征叠加出现基准偏移的问题。

另外零件的壁厚设计也有讲究，内孔的直径和外齿根圆之间的壁厚不能小于模数的1.5倍，不然零件在传递扭矩的时候容易出现应力集中，导致齿根断裂或者内孔变形，要是用在有腐蚀环境的工况，还要在零件表面做氧化或者喷塑处理，提升防锈能力，要是用在食品接触类的设备上，材质还要选符合食品级要求的不锈钢或者工程塑料，这时候齿形的脱模斜度也要提前考虑进去，避免注塑生产的时候出现卡模的问题。很多新手做这类零件设计的时候，容易忽略齿端的倒角，其实齿端加工15度的倒角是很有必要的，不仅装配的时候更容易和配对齿轮啮合，还能去除齿端的加工毛刺，避免运转时毛刺脱落卡在齿隙里造成卡滞。
