压铸成型滑板类导向限位结构件

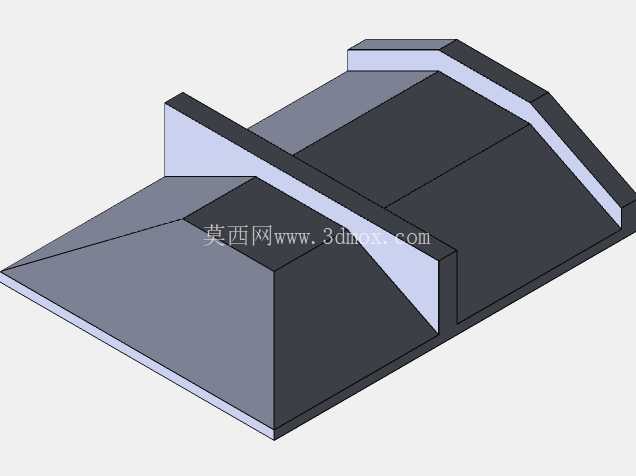

　　在压铸生产的模具开模、抽芯及工件顶出工序中，这类带斜面过渡的块状结构件，主要承担滑动导向与行程限位的核心作用，区别于常规平面滑块，其带倾斜角度的坡面设计，能够匹配模具斜向抽芯的运动轨迹，避免抽芯过程中出现卡滞、蹭伤工件成型面的问题。从结构形态来看，该零件整体采用阶梯式块体布局，主体承载面做了加厚处理，能够承受压铸过程中铝液充型带来的侧向挤压力，不会因为长期受交变载荷出现形变位移；两侧的凸起挡边构成了滑动的导向边界，与模具上的对应滑槽配合时，能够限制滑块的横向窜动，保证每次抽芯、复位的行程精度控制在0.02mm的公差范围内，满足压铸件尺寸一致性的生产要求。

　　设计这类零件时，首先要匹配模具的开模行程参数，坡面的倾斜角度需要和斜导柱的安装角度完全契合，角度偏差超过0.5度就会导致开模时滑块运动卡滞，甚至拉伤模具配合面；其次要考虑滑动面的耐磨需求，虽然三维模型中未标注表面处理要求，但实际加工时滑动配合面需要做氮化处理，表面硬度达到HRC55以上，才能承受长期往复滑动的磨损，延长模具整体的维保周期。从安装边界来看，该零件的底部为平整安装面，开设的沉头孔位置需要和模具模板上的螺纹孔完全对位，安装后零件的上平面需要和模具分型面保持齐平，凸起的挡边高度不能超出模架的安装槽深度，避免合模时出现干涉问题；坡面的终止位置需要精准对应抽芯的最终行程，保证抽芯完成后工件能够顺利顶出脱落，不会和滑块结构发生碰撞。

　　在实际压铸生产场景中，这类滑块结构广泛应用于带侧凹、侧孔结构的压铸件生产，比如汽车零部件、通用五金配件的压铸模具中，都需要这类导向滑块来完成侧向分型动作，相比平面式滑块，这种带坡面的一体式滑块结构，减少了额外的导向零件装配环节，整体刚性更好，在高速高压的压铸生产环境中，能够保持更稳定的运动精度，降低生产过程中的故障停机概率。建模过程中需要重点关注几个配合面的公差设定：导向挡边的侧面与滑槽的配合公差采用H7/g6的间隙配合，既保证滑动顺畅，又不会出现过大的间隙导致铝液窜入飞边；坡面的表面粗糙度需要达到Ra1.6以下，减少斜导柱和滑块坡面接触时的摩擦阻力；安装面的平面度公差控制在0.01mm以内，保证安装后滑块不会出现倾斜，导致运动轨迹偏移。

　　另外，零件的边角位置都做了小尺寸的倒角处理，避免装配时锋利的边角划伤操作人员，也能减少装配过程中零件磕碰产生的毛刺，影响配合精度。在模具整体装配时，该滑块需要和复位杆、弹簧结构配合使用，合模时靠斜导柱推动滑块复位，开模时靠弹簧提供的弹力带动滑块完成抽芯动作，滑块的行程长度需要比工件侧凹的深度大3-5mm，给工件顶出留出足够的安全距离，避免顶出时工件和滑块发生剐蹭，影响压铸件的表面成型质量。
