方形拼接式设备防护外框结构设计

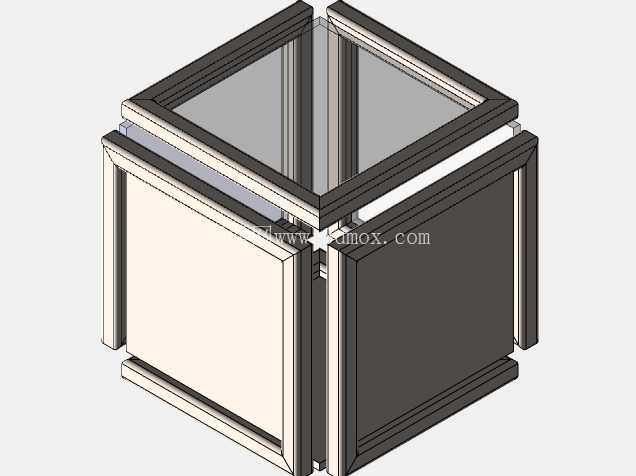

　　这款方形拼接式外框结构，最初是针对小型工控终端、嵌入式检测模块这类需要独立防护壳体的场景做的设计，日常在车间工位旁的检测工位、小型设备的独立控制单元、桌面型实验装置的防护封装场景里都能适配，不用额外开模做定制壳体，靠标准件拼接就能快速组装出适配的防护外壳。从结构设计逻辑来看，整个框架采用四边对称的拼接思路，边框采用等截面的型材结构，四个角位采用嵌入式插接配合，不需要额外的角码连接件，边框本身预留了面板嵌装的槽位，不管是金属面板、亚克力透明面板还是绝缘板材，都可以直接顺着槽位滑入安装，后期维护拆换面板的时候，只需要拆开其中一侧的边框压条就能完成操作，不用把整个框架完全拆散。

　　考虑到实际安装的边界需求，框架的外轮廓做了等尺寸的方正设计，六个面的安装基准完全统一，不管是壁挂安装、桌面平放还是嵌入到设备柜体的预留空位里，都能找到对应的安装平面，边框外侧预留了沉头安装孔位，安装的时候螺丝头不会突出外表面，不会影响周边设备的排布，也不会刮蹭操作人员的衣物或者管线。从功能特性上来说，这种拼接结构的外框，首先解决了小批量设备定制外壳成本高的问题，不需要开注塑或者冲压模具，切割对应长度的型材件，加工好对应的面板就能完成组装，单套壳体的制作周期能压缩到几小时内，特别适合样机试制、小批量定制设备的生产场景。

　　框架的拼接缝隙处做了错位搭接设计，日常使用中粉尘、少量的溅水不会直接渗入壳体内部，能给内部的电路板、功能模块提供基础的防护，内部的型材槽位还可以用来固定安装导轨、电路板支柱，内部元器件的安装位置可以根据实际需求灵活调整，不用在壳体上二次打孔固定。在实际选型使用的时候，需要注意安装边界的预留，如果是嵌入柜体安装，外框的单边尺寸要比柜体预留空位小0.5到1毫米，避免加工误差导致装不进去；如果是壁挂安装，要注意壁挂侧的型材壁厚满足承重要求，内部装载的元器件总重量不超过单组拼接节点的承重上限，常规尺寸下这类框架单节点承重可以达到五公斤以上，足够承载小型工控板、电源模块这类常规元器件。

　　另外框架的边角处做了小尺寸的倒角处理，没有尖锐的直角外露，搬运或者安装的时候不会划伤操作人员，面板和边框的配合间隙控制在0.2毫米以内，既保证面板可以顺利滑入安装，也不会因为间隙过大出现晃动异响的问题。针对不同的使用场景，还可以灵活调整面板的配置，比如需要观察内部运行状态的面，可以安装透明亚克力面板，需要操作按键的面，可以提前在面板上加工好按键、显示屏的安装空位，需要散热的面，可以换成冲孔网板，整个框架的适配性很强，不需要改动主体框架结构，只需要更换对应位置的面板就能满足不同的功能需求。在三维建模的过程中，整个框架的零件做了全参数化关联，调整外框的长宽高尺寸的时候，对应的型材长度、面板尺寸都会自动更新，不用逐个零件修改尺寸，做不同规格的衍生设计的时候效率很高，所有配合位置的公差都提前做了预留，加工出来的零件不需要额外修配就能顺利组装，不会出现过盈装不上或者间隙过大松垮的问题。
