石膏板吊顶用W型折边金属连接卡件

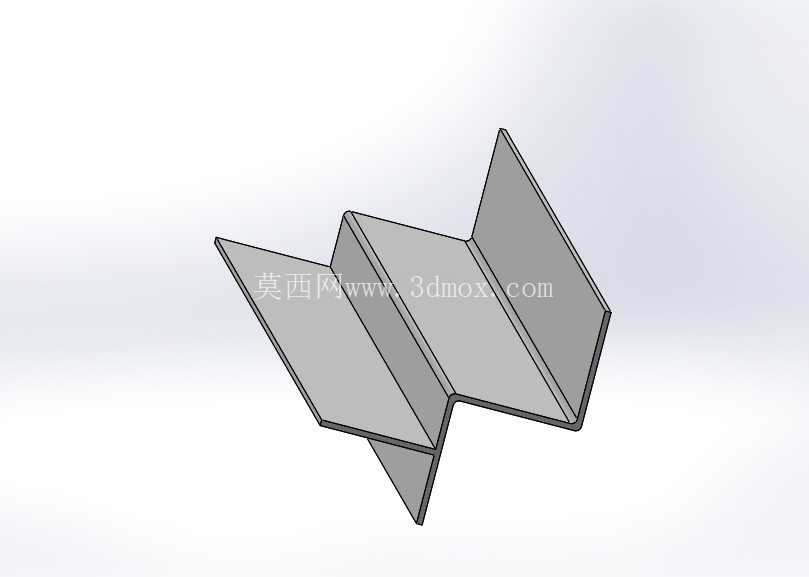

　　在室内装饰装修的轻钢龙骨石膏板吊顶施工场景中，这类折边金属卡件是用于干墙系统拼接定位的常用五金构件，主要承担石膏板板块间接缝处的拉结、定位作用，避免吊顶面层在长期使用过程中出现接缝开裂、板块错位的问题，尤其适用于大面积平面吊顶的板缝加固工序，也可用于隔墙系统中石膏板与副龙骨的辅助连接点位。从结构设计来看，该卡件采用连续冷弯折边工艺成型，整体呈现对称的W型截面形态，两侧的竖直折边高度与常规纸面石膏板的板边厚度匹配，安装时可直接卡入相邻两块石膏板的板边预留缝隙中，中间的凸起折边一方面提升了卡件自身的结构刚度，避免安装受力时出现平面变形，另一方面可通过自攻螺钉直接与下方的副龙骨翼缘固定，无需额外的定位辅件即可完成临时固定，大幅降低现场施工的对位难度。

　　设计阶段需要重点考量几个核心边界：首先是卡件的板材厚度选型，过薄会导致卡接后握裹力不足，受石膏板热胀冷缩应力拉扯时容易出现脱开，过厚则会增加折边成型的难度，同时卡入板缝时会撑裂石膏板的板边纸面，常规场景下选用0.5-0.8mm厚度的镀锌钢带作为基材即可满足受力要求；其次是折边的弯折角度控制，两侧卡接边的内折角度需要略小于90度，利用板材自身的回弹力形成对石膏板板边的持续夹紧力，避免安装后出现松动滑移，中间的连接折边需要设置足够的平面宽度，保证自攻螺钉固定时有充足的操作空间，不会出现螺钉打偏、固定失效的问题。

　　从安装边界来看，该卡件的整体宽度需要匹配石膏板接缝处的预留间隙，常规施工中板缝预留3-5mm时，卡件的中间凸起段宽度控制在15-20mm即可，两侧卡边的插入深度不小于10mm，保证与石膏板板边有足够的接触面积，分散固定点位的应力集中。实际应用中，这类卡件通常沿石膏板的横向接缝间隔300-400mm布置一道，在吊顶的转角部位、灯具开孔周边等应力集中区域可适当加密布置间距，相比传统的板缝贴绷带防裂工艺，这种金属卡件可从结构层面约束两块石膏板的相对位移，大幅降低吊顶接缝开裂的概率，同时不需要等待嵌缝石膏干燥即可进行下一道工序，有效缩短施工周期。

　　建模过程中需要重点还原折边处的圆角过渡特征，冷弯成型的五金件折边位置不会存在绝对的直角，通常会保留与板材厚度匹配的折弯内R角，这一特征直接影响后续模具开发时的折弯参数计算，如果忽略该圆角直接做直角建模，后续开模生产时会出现折边位置应力集中、板材开裂的问题；同时需要注意卡件所有边缘的毛刺去除特征，实际生产中冲压成型后会对裁切边缘做钝化处理，避免安装时划伤施工人员、划破石膏板纸面。在不同的施工场景中，该卡件的尺寸可做适应性调整，比如用于双层石膏板吊顶时，可适当增加两侧卡边的高度，匹配双层板的总厚度，用于防火石膏板等密度较高的板材时，可适当提升板材厚度，增加卡件的整体结构强度，保证长期使用的连接可靠性。
