双叉型铰接连接耳座结构设计

这类双叉型铰接耳座是工业传动与支撑链路里极为常见的受力连接件，在各类需要实现相对转动的铰接点位都能看到它的身影，比如工程机械的动臂连杆铰接处、自动化输送线的摆臂支撑点位、工装夹具的翻转连接部位，还有液压设备的缸杆端连接位置，核心作用是通过销轴穿装实现两个构件之间的定轴转动，同时传递拉压、剪切类载荷，避免构件之间出现刚性硬连接带来的应力集中问题。

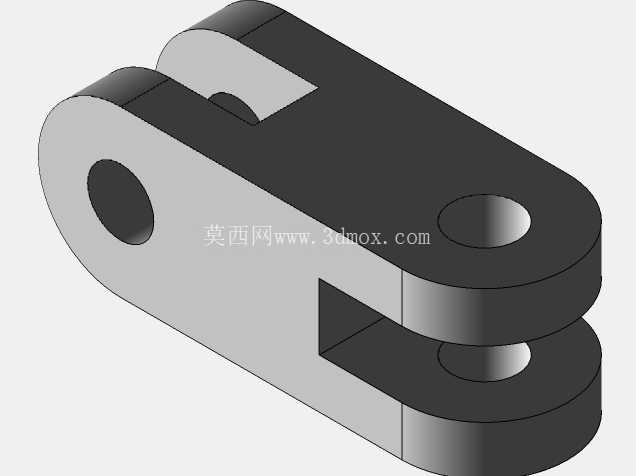

从结构设计逻辑来看，这个构件采用上下平行的双叉耳板搭配单端实心连接端的布局，单端的实心段用来和外部构件做刚性固接，可以是焊接固定，也可以通过端面的孔位做螺栓锁紧，双叉耳板上同轴加工的销轴孔，用来穿装销轴与另一带单耳的构件配合，双叉的结构相比单耳结构，受力时的侧向稳定性更好，销轴的受力状态从悬臂梁变成简支梁，能大幅降低销轴的弯曲应力，提升铰接点位的承载能力。耳板上的销轴孔做了等直径同轴设计，加工时需要严格保证上下孔的同轴度公差，否则穿装销轴时会出现卡滞，长期运行还会出现孔位偏磨、销轴受力不均断裂的问题。

构件中间的开槽宽度是设计时的核心尺寸之一，这个宽度需要匹配对接单耳的厚度，预留合理的装配间隙，间隙太小会导致装配困难，转动时出现摩擦卡滞，间隙太大则会导致铰接点位出现侧向窜动，运行过程中产生冲击噪音，还会加速销轴和孔壁的磨损。两端的销轴孔中心距决定了铰接点位的转动半径，这个尺寸需要匹配整套连杆机构的运动行程，避免机构运动到极限位置时出现构件干涉。构件的外轮廓做了圆弧过渡处理，尤其是耳板的端部和转角位置，没有尖锐的直角，一方面是避免热处理和受力时出现应力集中导致开裂，另一方面也能减少装配和维护过程中尖锐边角对操作人员的划伤风险。

从安装边界来看，这个构件的实心连接端的厚度、端面尺寸决定了它的固接适配范围，双叉耳板的外伸长度需要保证对接构件转动时不会和固接端的基体发生碰撞，销轴孔的直径需要匹配对应规格的销轴，同时要考虑销轴的润滑、防脱结构的安装空间，比如销轴端部的开口销安装位、润滑油嘴的布置空间，在建模时都需要提前预留。这类构件的材质通常根据承载等级选择，普通轻载场景可以选用Q235钢做表面发黑处理，中载场景可以选用45号钢做调质处理，重载冲击场景则需要选用40Cr等合金结构钢做淬火处理，孔位位置还可以根据耐磨需求加装衬套，降低孔壁的磨损速度，延长构件的使用寿命。

在实际建模过程中，这类构件需要重点关注几个公差配合的要求：上下销轴孔的同轴度公差通常要控制在0.02mm以内，销轴孔的尺寸公差根据配合需求选择，转动配合选用H7间隙配合，固定配合选用H7/k6过渡配合；两个耳板的平行度公差也需要严格控制，避免耳板出现翘曲导致销轴装配后出现别劲的问题。构件的整体重量控制也需要在设计时考量，在满足结构强度的前提下，尽可能去除非受力区域的多余材料，比如非配合面的位置可以做适当的减薄处理，降低整套机构的运动惯量，尤其是在高速摆动的铰接点位，运动惯量的降低能大幅减少机构启停时的冲击载荷。

这类铰接构件看似结构简单，却是整套机械机构里的核心受力部件，一旦出现断裂或者销轴脱出的问题，很可能导致整套机构失效甚至引发安全事故，所以在设计时除了基础的结构建模，还需要根据实际受力情况做有限元应力分析，校核耳板根部的剪切应力、销轴孔的挤压应力，确保安全系数满足对应工况的使用要求，不同工况下的安全系数取值不同，静态承载场景安全系数不低于2.5，有动态冲击载荷的场景安全系数需要提升到4以上。
