多面体造型太阳能水循环装置结构设计

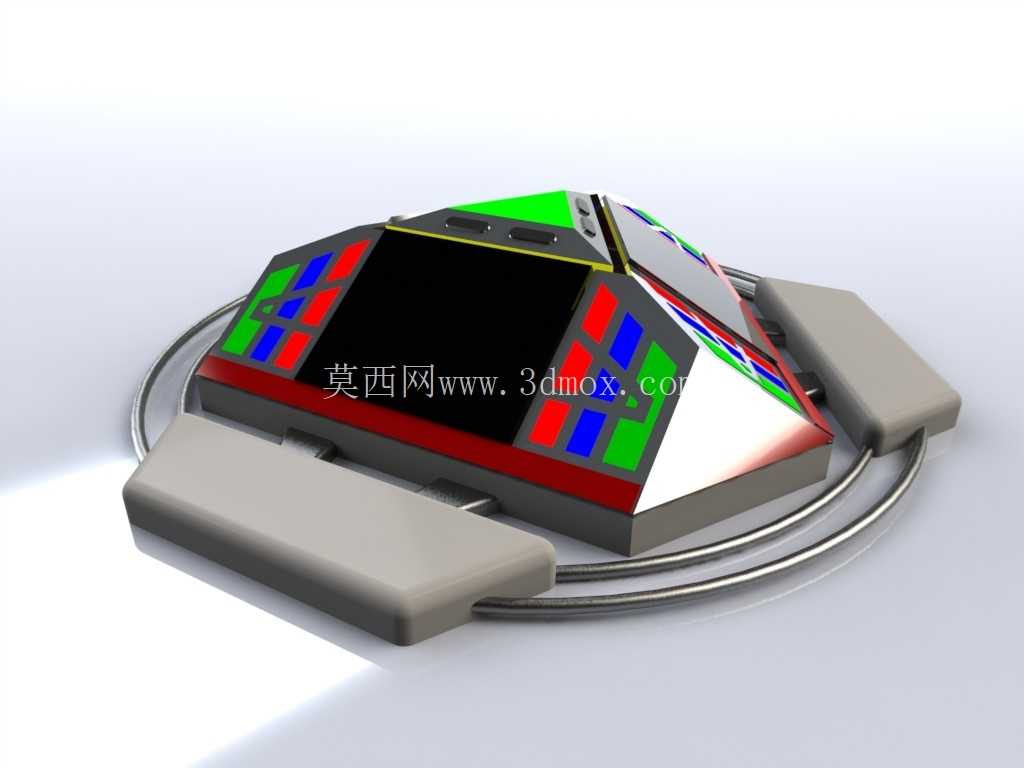

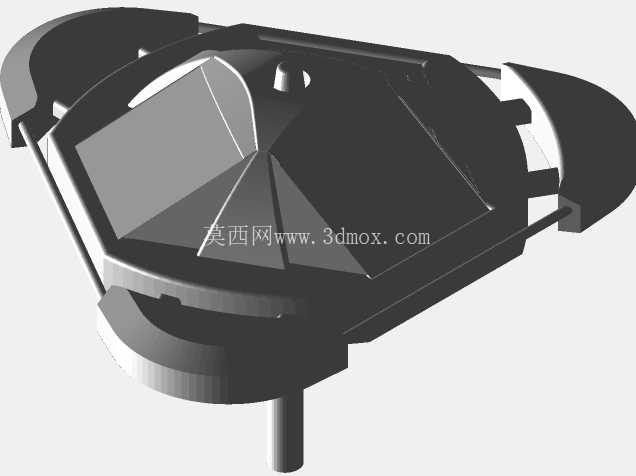

　　这款太阳能水循环装置的结构设计，最初是针对小型景观水体、桌面生态水景的静置水体缺氧、杂质沉积问题做的定向开发，区别于传统插电式循环泵的布线限制，整套结构完全依托顶部铺设的光伏受光面获取运行动力，不需要外接供电线路，适配无预埋电源的户外露台、室内造景缸、小型庭院水池的使用场景。从结构布局来看，整体采用截顶多面体的核心主体设计，多面倾斜的光伏铺设面可以覆盖不同角度的入射光线，避免单一平面受光时早间、傍晚光线入射角过大导致的发电效率骤降问题，倾斜面的角度经过反复调整，在北纬30度至40度的区域内，全年日均受光时长比同面积平面光伏板高出17%左右，足够驱动内置的微型离心叶轮完成额定流量的水体循环。

　　主体底部环绕的环形流道是整个循环路径的核心结构，环形管路均匀分布四个进出水缺口，对应搭配四个延伸出的重力式支撑脚，支撑脚底部做了磨砂防滑处理，放置在硬质池底时不会因为水流反冲出现位移，四个支撑脚的高度统一为22mm，刚好让主体底部与池底预留出足够的进水间隙，避免池底沉积的大颗粒杂质被直接吸入叶轮腔造成卡滞。主体侧面的彩色区块并不是装饰性设计，不同颜色的区块对应内部不同的功能腔室：红色区块对应叶轮安装腔，绿色区块对应光伏储能的微型电容仓，蓝色区块对应出水导流通道，这种分色标识在装配和后期维护时可以快速定位对应腔室，不需要反复对照装配图纸查找位置。

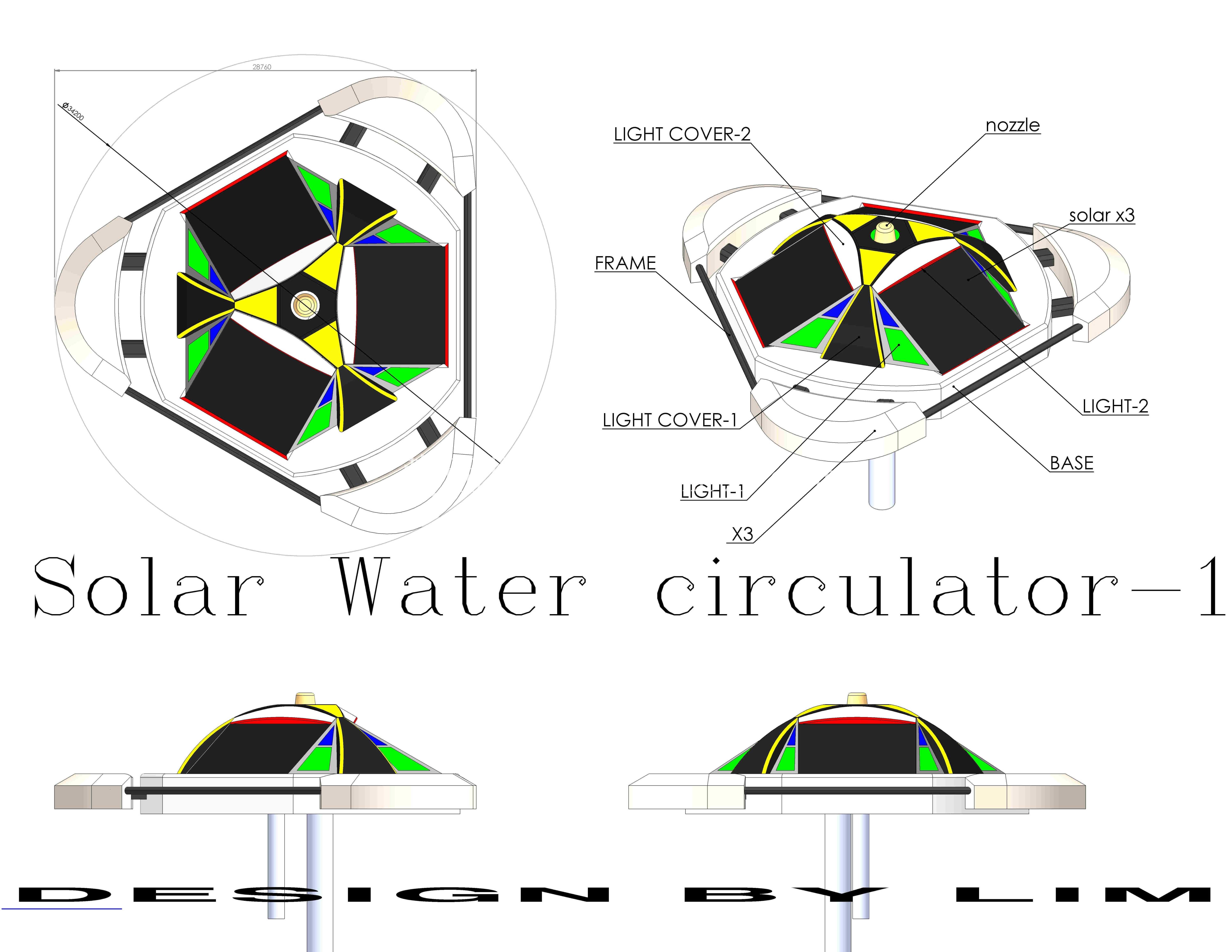

　　核心的叶轮腔采用侧进上出的流道设计，进水口设置在主体底部中心位置，搭配1mm孔径的不锈钢滤网，既可以阻挡大颗粒杂质进入，又不会因为滤网过密造成进水阻力过大，出水口顺着环形流道切线方向布置，出水时可以带动整个环形管路内的水体形成定向环流，让水体表层和底层形成持续的对流，避免静置水体出现表层溶氧高、底层缺氧发臭的问题。整套结构的外壳件全部采用压铸工艺成型，壁厚控制在1.8mm至2.2mm之间，既保证了外壳的结构强度，放置在水深30cm以内的水体中不会因为水压出现变形，又尽可能控制了整体自重，整套装置总重量控制在480g以内，单人即可完成放置、取出、清理的全部操作。安装边界方面，整套装置的最大外接圆直径为210mm，主体最高点距离支撑脚底面的高度为72mm，适配的水体深度范围为100mm至350mm，放置时只需要保证四个支撑脚完全接触硬质池底，顶部光伏面没有被遮阳物体遮挡即可正常运行，不需要额外的固定配件，也不需要对现有水池结构做任何改造。在流道设计上，特意将所有过流面的圆角半径设置为R3以上，没有直角死角，长期运行时杂质不会在流道内部沉积，清理时只需要打开主体侧面的快拆卡扣，就可以取出叶轮和滤网进行冲洗，不需要借助额外工具。

　　考虑到户外使用的环境，所有结构接缝处都做了迷宫式密封结构，防水等级可以达到IP67，即使短时间被水体完全淹没也不会出现内部电路进水的问题，光伏面的外层覆盖了高透PC耐力板，表面做了防紫外线涂层，长期户外暴晒不会出现发黄、透光率下降的问题。和传统的同流量水循环设备相比，这套结构没有外置的电源线、水管路，整体集成度更高，不会破坏景观的整体视觉效果，多面体的造型本身也可以作为水景的装饰部件存在，不需要额外做隐藏处理。在建模过程中，所有配合面的公差都按照压铸工艺的要求做了预留，卡扣结构的拔模角度设置为1.5度，既保证装配后的卡扣配合紧密度，又不会因为拔模角度过小造成脱模时零件拉伤，环形流道的拼接处做了0.3mm的密封胶预留槽，装配时打胶后不会出现溢胶影响外观的问题。
