精密传动用对心式曲柄滑块机构

这套曲柄滑块机构是典型的平面运动转换构件，核心作用是实现旋转运动与直线往复运动的双向无缝转换，在各类需要精准往复动作的工业场景中应用广泛。从实际落地场景来看，这类机构常被集成在小型冲压工位的进给单元、自动化生产线的短行程推料模组、精密检测设备的往复载台驱动端，也可作为小型压力装置、缝焊设备的核心执行传动件，相比齿轮齿条、气缸直驱的方案，它的运动轨迹可控性更强，不需要额外配置复杂的导向限位辅助件就能实现稳定的往复动作，在中低负载、固定行程的往复工位上适配性极强。

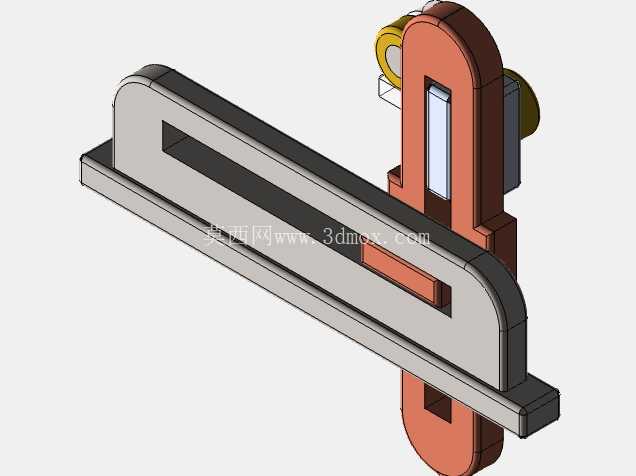

从功能特性来看，这套机构采用对心式曲柄布局，曲柄回转中心与滑块导路的中心线完全重合，不存在偏置带来的侧向分力额外损耗，传动过程中滑块对导轨的侧向挤压力更小，长期运行的磨损量更低，传动效率可以稳定维持在较高水平。曲柄端配置了双侧支撑的回转轴，轴端预留了动力输入接口，可以直接连接伺服电机、减速电机的输出轴，也可以通过同步轮、联轴器接入设备的主传动链，动力输入的适配性较强。滑块部分采用长条形一体式滑座结构，滑座上开设了通长的导向槽，既可以作为滑块自身的运动导向限位，也可以通过槽内安装的连接销与外部执行构件连接，实现动力向外输出，滑座的行程由曲柄的回转半径直接决定，运动过程中滑块的速度变化遵循简谐运动规律，在行程端点位置会自然形成减速停顿，不需要额外设置缓冲结构就能避免硬冲击，非常适合需要端点稳停的往复作业场景。

设计层面上，这套机构的各零件都做了等强度优化，曲柄的摆臂部分采用圆弧过渡的变截面结构，在回转销孔、滑块连接销孔的位置都做了局部加厚处理，避免应力集中导致的零件疲劳断裂；滑块的导向面做了等宽设计，与导路配合的间隙可以通过调整镶条控制在0.02mm以内，高速往复运动时不会出现卡滞或窜动问题；所有转动副的位置都预留了轴承安装位，可以根据负载等级选配滑动轴承或深沟球轴承，降低转动过程中的摩擦阻力。从安装边界来看，整套机构的安装基准为底部的导路基座平面，基座上预留了成组的安装沉孔，可以直接通过螺栓固定在设备的安装平台上，不需要额外设计转接工装；曲柄的回转中心高度与滑块的运动平面高度差经过精准校核，安装时只要保证基座平面的平面度在0.05mm/m以内，就能保证整套机构的运行精度，不会出现运动卡滞的问题。整套机构的横向安装尺寸由滑块的总行程决定，纵向安装尺寸由曲柄的最大回转直径决定，选型时只需要确认所需的往复行程、额定负载两个核心参数，就能快速匹配对应的安装空间，不需要做复杂的运动干涉校核，对于设备设计人员来说可以大幅缩短传动单元的设计周期。

在实际使用过程中，这套机构的维护成本极低，只需要定期在各转动副位置补充润滑脂，检查连接销的磨损情况就能长期稳定运行，相比采用直线电机、电动缸的直驱方案，它的成本仅为前者的十分之一左右，在固定行程的往复传动场景下性价比优势非常明显。另外这套机构的运动可逆性较强，既可以通过曲柄输入旋转运动带动滑块做直线往复动作，也可以通过滑块输入直线动力带动曲柄做回转运动，在部分手动驱动的工装、小型人力设备上也能适配使用，比如手动冲压工装、小型往复式试验台的驱动端，都可以采用这套机构作为核心传动构件。
