方形金属管拼接装饰灯支撑框架设计

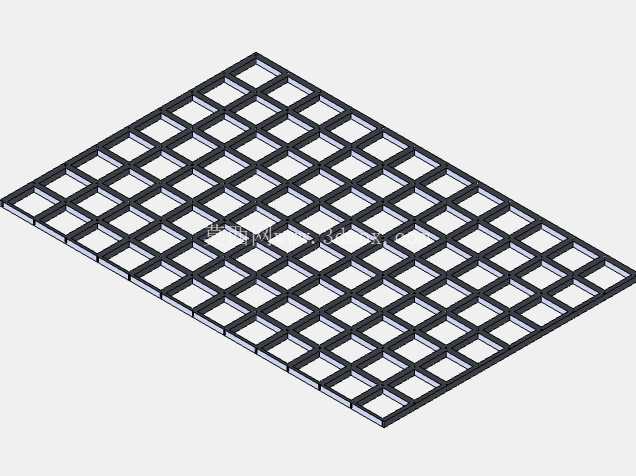

　　这款方形金属管拼接的格栅式框架，主要应用于商业空间、展馆、特色餐饮门店的定制装饰照明场景，作为矩阵式排布装饰灯具的承载支撑结构，既可以明装在吊顶下方作为外露式灯光骨架，也可以嵌入吊顶预留槽内隐藏安装，适配各类需要营造阵列光影效果的灯光设计方案。框架整体采用等规格方形金属管纵横正交拼接，形成均匀的方格网格结构，每个方格单元的尺寸匹配常规装饰照明模组的安装孔位，可直接卡装或通过自攻螺丝固定LED灯条、点光源、柔光面板等照明组件，无需额外打孔调整位置，大幅降低现场安装的配孔工作量。

　　从结构受力角度设计时，纵横排布的方管采用等间距布置，相邻方管的连接节点采用满焊处理，保证整体框架的平面度与结构刚性，避免大尺寸框架吊装后出现中部下挠变形，影响灯具安装的平整度与光照出射角度。框架的外轮廓尺寸可根据现场安装边界灵活调整，单根方管的下料长度严格匹配网格间距与外框尺寸公差，下料时预留焊接收缩余量，避免焊接后整体尺寸超差无法嵌入安装位。设计过程中优先考虑加工工艺的适配性，所有方管的切割均采用激光切割下料，保证管端切口平整无毛刺，拼接时管端贴合紧密，减少焊接填充量，降低焊接变形概率。纵横方管的连接节点处，采用管端抵接相邻管材侧壁的拼接方式，而非管材相贯线切割的搭接方式，这种拼接形式下料更简单，焊接后节点的抗扭性能更优，同时框架正反面的平整度更容易控制，后期表面喷涂处理时无需额外打磨大量焊疤。框架的安装边界预留有安装耳板的焊接位置，可根据现场吊装或嵌装的固定方式，在框架四周边框的对应位置焊接L型安装耳，耳板上预留长圆孔用于调整安装位置，抵消现场土建或吊顶施工的尺寸误差。

　　作为装饰类的支撑框架，除了满足承载灯具的结构强度要求外，框架本身的外露面也作为装饰面的一部分，因此所有方管的拼接缝隙控制在0.5mm以内，焊接后打磨平整所有焊痕，保证表面顺滑无凸起，后期做黑色哑光喷涂处理后，网格线条均匀顺直，开灯时不会因为框架表面反光形成杂散光斑，关灯状态下也能作为规整的格栅装饰面融入空间设计。框架的整体重量控制在合理范围内，单平米框架重量不超过常规吊顶的承载上限，吊装时无需额外加固吊顶龙骨，降低现场施工的改造成本。

　　网格的间距设置兼顾照明效果与结构刚性，间距过小会增加材料用量与整体重量，间距过大则会导致单格内的照明模组支撑不足，容易出现灯具下垂的问题，经过受力验算，常规使用场景下的网格间距控制在150-200mm区间时，方管选用20201.5mm的薄壁方管即可满足承载要求，同时材料成本最优。框架的边角位置做倒钝处理，避免安装过程中划伤施工人员，也避免后期使用过程中积灰难以清理。对于大尺寸的安装场景，框架可拆分为多个单元模块在工厂预制，现场通过拼接件组装成整体，既方便运输，也能适配不同尺寸的安装空间，模块拼接处设置隐藏式连接片，组装后拼接缝隙与原有网格线条对齐，不破坏整体的视觉规整性。
