待量产工业异形摆件结构设计方案

这套结构方案面向桌面级工业文创摆件的量产落地需求，适配锌合金压铸的成型工艺特性，从一开始就规避了薄壁锐角、倒扣脱模困难等常见压铸缺陷，所有分型面都沿着摆件的轮廓自然过渡，不会在外观面留下明显的合模线痕迹。从实际应用场景来看，这类构件主要用于工业主题展厅的展陈布置、企业周边定制、工业风桌面装饰场景，需要兼顾视觉辨识度与批量生产的工艺可行性，不能为了造型夸张牺牲成型良率。

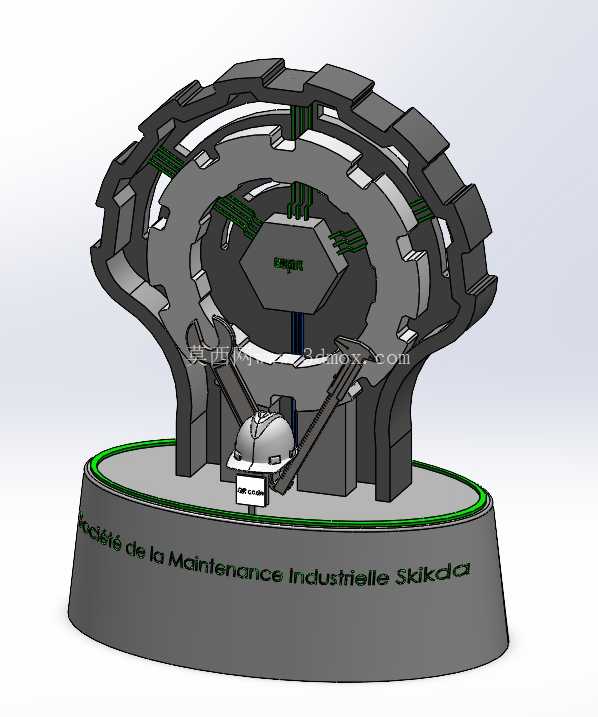

设计过程中首先确定了底座与上部异形主体的拆分逻辑，底座采用带圆角的圆台结构，底部预留0.8mm深度的防滑垫粘贴槽，安装边界控制在直径85mm的圆形范围内，整体高度控制在120mm以内，既保证摆放时的重心稳定，不会因为上部结构偏重出现倾倒问题，也适配常规展示台、桌面的摆放空间要求。上部的异形轮廓提取了工业传动构件的典型特征，把齿轮啮合、支撑肋板、定位卡槽这些真实工业零件的结构元素做了艺术化简化，没有保留实际传动功能，但所有结构的比例都参考真实机械构件的尺寸比例做缩放，不会出现视觉上的违和感。

从功能特性来看，上部构件与底座采用过盈配合加定位销的连接方式，不需要额外粘接就能保证连接强度，日常搬运、擦拭过程中不会出现松脱问题；所有外露棱边都做了R0.5-R1mm的圆角处理，既符合压铸工艺的圆角要求，避免应力集中导致的成型开裂，也能防止使用过程中划伤手部。内部结构做了均匀的壁厚设计，整体壁厚控制在2.5-3mm之间，没有出现壁厚突变的区域，避免压铸过程中出现缩孔、冷隔缺陷，同时在非外观面设置了4处均匀分布的工艺凸台，既可以作为压铸时的顶针位置，也能作为后续表面处理的挂点，减少后续加工的工序复杂度。

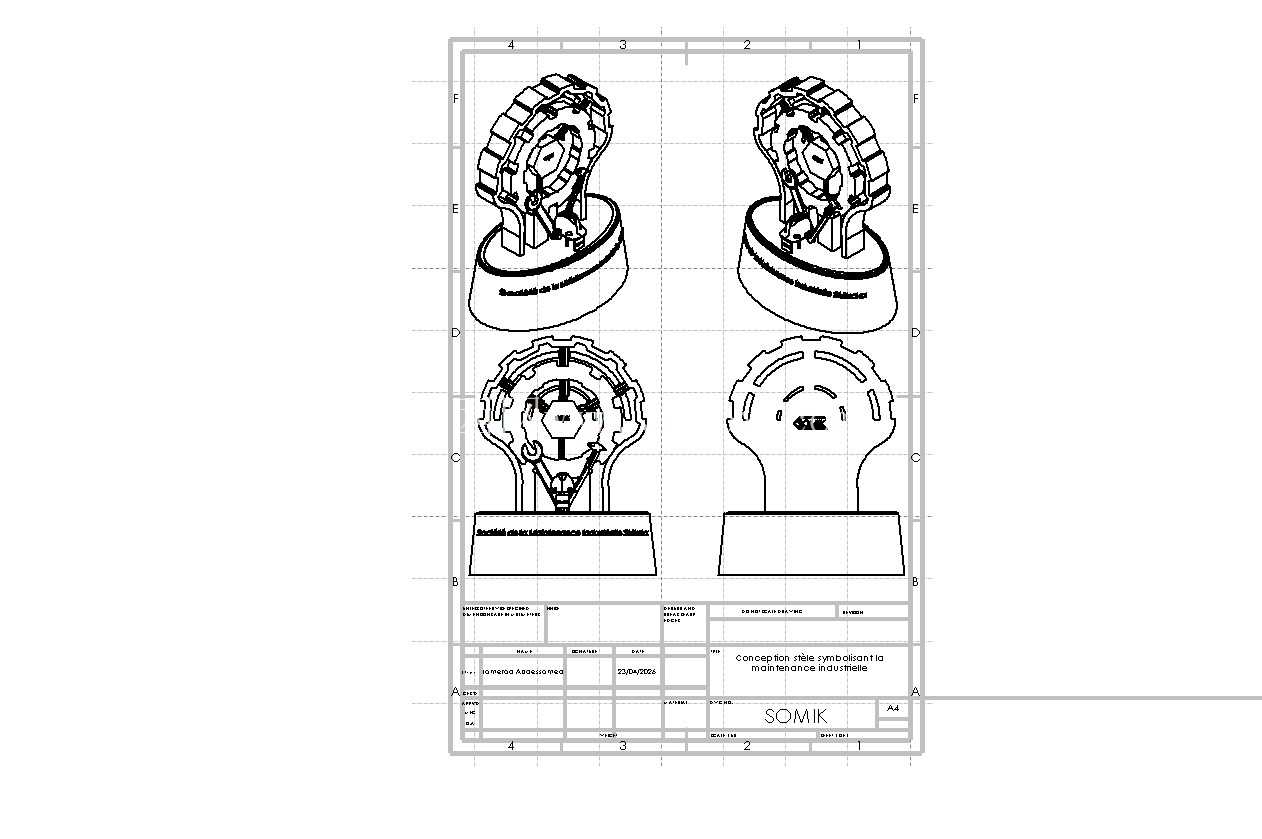

设计思路上没有追求过于复杂的镂空结构，所有内部镂空区域都预留了足够的脱模斜度，斜度控制在1.5°以上，保证压铸开模时可以顺利脱模，不需要设计复杂的抽芯结构，能有效降低模具的制造成本与后期维护难度。图纸上标注的四个视角分别对应立体外观、侧视轮廓、正视结构、背部安装位的尺寸基准，所有关键尺寸都标注了公差要求，配合面的尺寸公差控制在±0.1mm，非配合外观面的尺寸公差控制在±0.2mm，既能满足装配要求，也不会因为公差要求过高提升加工成本。

从安装适配的角度考虑，底座底部的平面度要求控制在0.2mm以内，保证摆放时不会出现晃动问题；上部构件的重心投影完全落在底座的支撑面范围内，偏移量控制在5mm以内，即使在15°的倾斜台面上放置也不会倾倒。针对后续表面处理的需求，外观面预留了足够的抛光余量，不需要额外做大量的打磨工序就能直接做喷塑、电镀或者烤漆处理，适配不同的定制外观需求。整个结构在设计阶段就同步考虑了模具的加工可行性，分型面的位置选择避开了外观的主要展示面，浇口位置设置在底座的底部，成型后去除浇口的痕迹会被防滑垫完全遮挡，不会影响外观的完整性。
