轻型可移动门式起重吊运设备结构

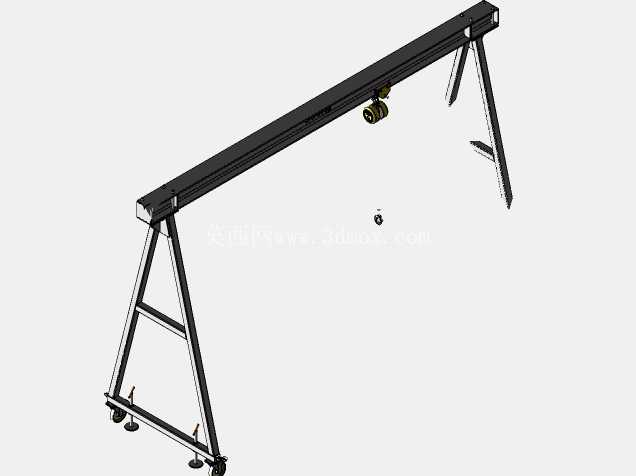

　　这款轻型门式起重结构，主要面向小型加工车间、设备维修工位、仓储区域的小吨位物料吊运场景设计，解决固定天车覆盖不到、大吨位起重设备无法进入的狭窄作业面的物料转运、设备拆装、工件上下料需求。从结构布局来看，整体采用单主梁门式架构，两侧支腿采用A形斜撑结构，相比直腿结构，在同等材料规格下能获得更好的侧向稳定性，支腿底部配置了带刹车的万向脚轮，可根据作业需求灵活推移设备位置，不需要预埋轨道做固定安装，适配场地经常调整作业点位的使用需求，脚轮的刹车结构可在吊运作业时锁止，避免设备受力移位引发安全风险。

　　主梁采用标准型钢拼接设计，截面选型经过受力校核，可满足额定起重量下的挠度控制要求，主梁上配置了可沿梁长方向移动的电动葫芦组件，葫芦的行走轮贴合主梁翼缘，可实现吊运范围内的任意点位落点调整，覆盖主梁跨度内的全部作业区域，不需要额外调整设备位置就能完成跨距内的物料转移。设计过程中优先考虑了拆装便捷性，主梁与两侧支腿采用螺栓连接副固定，不需要焊接作业，用户可根据运输、进场的需求拆分组件，在作业现场快速组装，适配车间入口尺寸有限、无法整体进场的使用场景，支腿的斜撑与主腿之间也采用螺栓连接，可根据作业现场的净高需求调整支腿的有效高度，适配不同厂房层高、不同吊运高度的作业要求。

　　从安装边界来看，设备的整体跨度控制在常规车间通道可通行的尺寸范围内，总高度适配常规标准厂房的层高，作业时的最小安全距离满足车间内管线、其他设备的安全间隙要求，不需要对现有车间布局做大规模调整就能投入使用。支腿的底部支撑面经过受力扩散设计，在普通水泥地面上作业时，不会因为局部压强过大造成地面破损，不需要额外做地面加固处理，降低了现场部署的成本。功能层面，这款设备的起升机构采用标准电动葫芦配置，具备起升限位功能，可避免吊钩冲顶引发的结构损坏，葫芦的行走机构带手动锁定功能，在定点吊运时可锁定葫芦位置，防止吊运过程中葫芦滑移造成物料晃动。

　　相比固定安装的起重设备，这款轻型门式结构的部署成本更低，使用灵活性更强，既可以用于生产线上的工件周转，也可以用于设备维修时的零部件拆装吊运，还能用于仓储区域的重型货物上下架作业，在小批量多工位的生产场景下，单台设备可覆盖多个作业点的吊运需求，减少多台固定起重设备的投入成本。结构设计时充分考虑了日常维护的便捷性，所有连接节点都采用标准紧固件，易损件比如脚轮、葫芦行走轮都采用通用标准件，损坏后可快速更换，不需要定制特殊配件，降低了设备的全生命周期使用成本。主梁的上翼缘预留了葫芦供电线缆的走线位置，线缆采用拖链布置，随葫芦行走时不会出现线缆缠绕、剐蹭的问题，提升了设备使用的安全性。支腿的A形结构在保证稳定性的同时，减少了支腿底部的占地宽度，在狭窄通道内作业时不会占用过多通行空间，作业完成后可推移到车间边角位置存放，不会影响车间内的正常物流通行。针对不同的作业场景，这款结构还可根据实际需求调整主梁长度、支腿高度，适配不同的作业跨度和起升高度要求，所有结构件的选型都遵循通用机械设计标准，受力节点都做了加强处理，避免长期交变载荷下出现结构疲劳损坏。
