高粘度物料双Z形刀片捏合混合设备

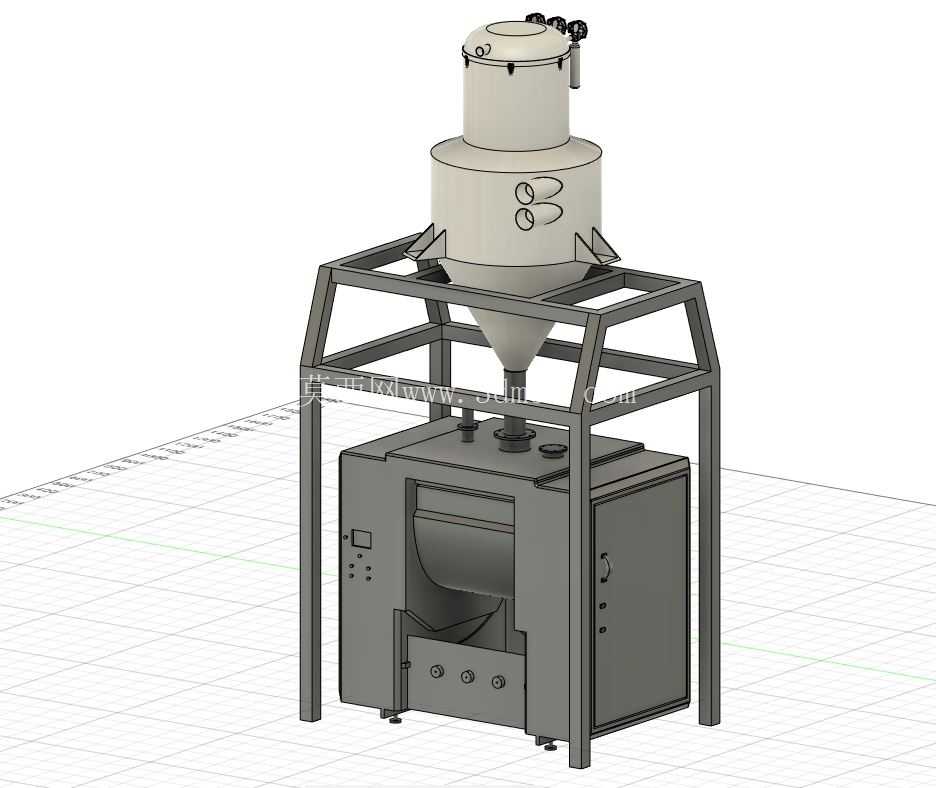

　　在食品加工的面团揉制、橡胶制品的胶料混炼、制药行业的膏剂制备、陶瓷生产的坯料匀化场景中，物料往往具备高粘度、易抱团、添加剂难分散的特性，普通桨叶搅拌设备无法实现均匀的剪切混揉，这类工况下就需要用到专用的捏合设备。本次呈现的捏合设备，整体采用上下分体式框架承载结构，上部为锥底储料仓结构，下部为卧式捏合主机单元，整套设备通过方管焊接机架实现集成安装，机架支腿预留了地脚螺栓安装孔位，可直接固定于生产车间的硬化地面，安装时需保证机架上平面水平度偏差不超过1.5mm/m，避免上部料仓下料偏斜导致主机进料口堵料。

　　上部储料仓采用直筒加锥底的结构设计，直筒段设置了快开式检修人孔与排气接口，锥斗段的倾斜角度设置为62度，针对流动性差的粉状、膏状物料可实现无滞留靠自重下料，锥斗与下部主机的进料口采用软连接密封，避免设备运行振动导致的粉尘泄漏。下部捏合主机的腔体采用双层夹套结构，可根据工艺需求通入冷却水或导热油，实现混料过程中的温度控制，腔体内配置两根平行布置的Z形搅拌刀片，刀片与腔体内壁的间隙控制在2-3mm，既可以避免物料粘壁残留，又能通过两根刀片的差速反向转动，对物料产生强烈的剪切、折叠、揉压作用，确保高粘度物料中的微量添加剂能够均匀分散，不会出现局部团聚的问题。

　　主机的驱动单元布置在腔体侧部的密封柜体内，传动结构采用减速机直连搅拌轴的形式，减少了链传动、带传动带来的传动间隙与维护成本，轴端采用多重组合密封结构，可防止高粘度物料渗入轴承位造成设备损坏。设备正面设置了操作控制面板与出料口结构，出料口采用下翻式液压开门结构，相比传统的螺杆出料，开门式出料对于高粘度的胶料、面团类物料排空率更高，残留量可控制在腔体容积的0.5%以内，减少不同批次物料混料的交叉污染风险。从安装边界来看，整套设备的占地投影尺寸约为2200mm*1800mm，设备总高度约为3200mm，上部料仓的顶部进料口距离地面高度为2950mm，可匹配车间内常见的真空上料机、螺旋喂料机的出料高度，不需要额外增设过渡接料结构。

　　在实际选型应用中，这类捏合设备可根据处理物料的特性调整Z形刀片的转速比，针对橡胶类高弹性物料，可将快轴转速设置为32r/min、慢轴转速设置为18r/min，保证足够的剪切力打断橡胶分子链实现塑炼；针对食品类面团物料，可将转速调整为快轴22r/min、慢轴12r/min，避免转速过快导致面团起筋过度影响后续加工品质。设备的机架设计充分考虑了维护便利性，下部主机的侧部柜门可完全打开，日常检查密封件、加注润滑脂时不需要拆解主体结构，上部料仓的顶部设置了护栏结构，操作人员登上机架顶部检修人孔时可保证作业安全。在三维建模过程中，这套设备的结构细节完整还原了实际工程中的公差配合要求，搅拌刀片与腔体的间隙、机架的焊接坡口位置、密封件的安装槽位都做了准确的结构表达，可直接用于设备生产的图纸拆解、生产线布局的干涉校验，也可作为同类混料设备开发的结构参考，帮助设计人员快速完成方案迭代，减少前期结构设计的重复工作量。
