板端卧式HDMI接口连接组件结构设计

项目分类:通用五金配件 发布时间:2026-06-13 ID:1182260
  • 板端卧式HDMI接口连接组件结构设计
  • 板端卧式HDMI接口连接组件结构设计
  • 板端卧式HDMI接口连接组件结构设计
  • 板端卧式HDMI接口连接组件结构设计

日常做消费类电子、工控显示设备的结构堆叠时,板载HDMI接口的选型和安装边界校核是绕不开的环节,这个卧式贴片的HDMI端口结构,刚好覆盖了常规设备侧装、板端平贴的多数应用场景。先从实际应用场景说起,这类接口广泛用在工控一体机的侧边IO区、家用显示器的背板输入区、迷你主机的前置扩展位、工业相机的视频输出端,还有部分嵌入式开发板的视频输出接口位置,区别于立式直插的HDMI接口,卧式结构的核心优势是能压缩设备的厚度方向空间,不需要在PCB板上方预留过高的插接头插拔空间,适配薄型化设备的结构设计需求。

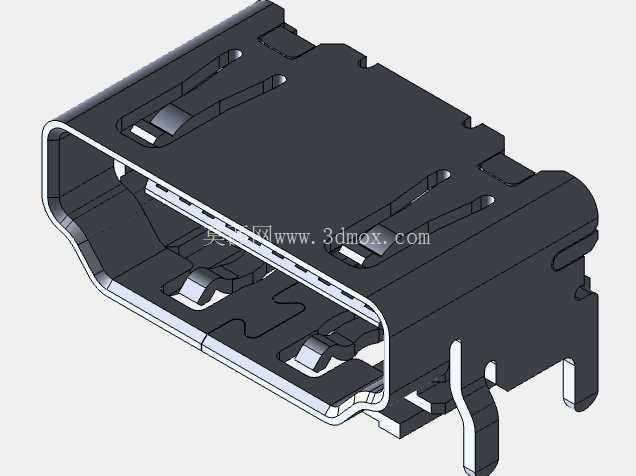

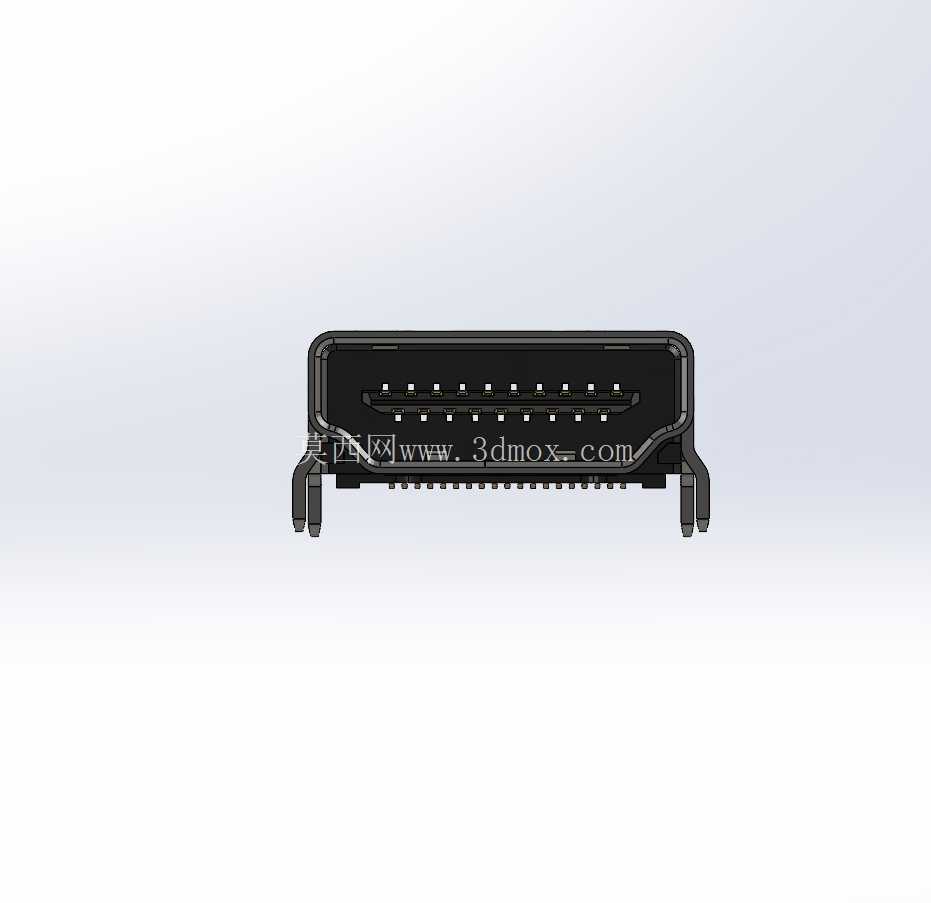

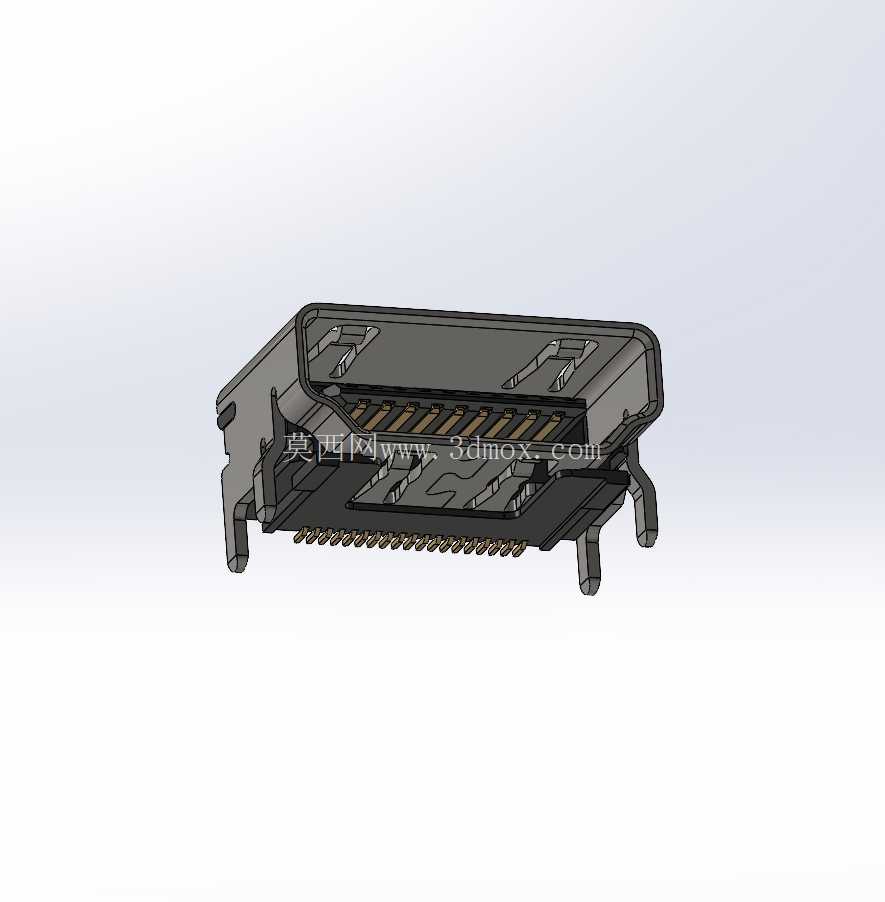

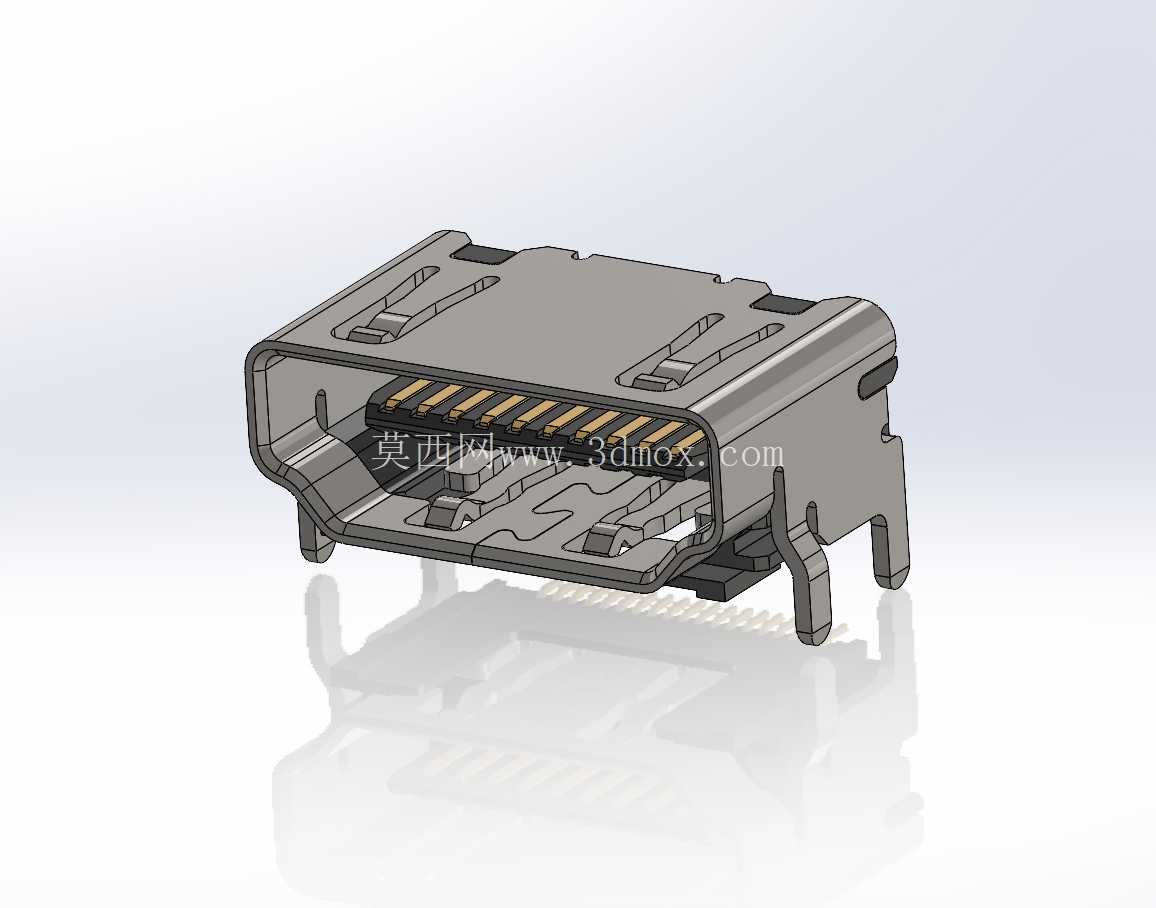

从实际功能特性来看,这个接口的金属外壳采用一体化折弯成型结构,两侧带弯角固定焊脚,焊接到PCB板上之后,能承受至少500次以上的反复插拔不会出现焊盘脱落的问题,外壳前端的导向倒角做了0.3mm的斜切处理,公头插入时不需要完全精准对位就能顺着倒角滑入接口内部,避免日常使用中硬插导致的内部胶芯端子变形。内部的端子排布严格遵循HDMI标准定义的19pin点位,每个金手指接触片的弹片高度做了差异化设计,插入时接地引脚先接触、信号引脚后接触,能有效避免热插拔时的静电冲击打坏后端的信号处理芯片,端子接触部位的镀金层厚度满足常规工业级使用要求,长期插拔不会出现接触不良导致的花屏、信号断连问题。

设计思路上,这个结构优先考虑了SMT贴片生产的工艺适配性,金属外壳的底部做了三个定位凸点,对应PCB板上的三个定位孔,过回流焊的时候能自动校正位置,不会出现贴片偏移的问题;两侧的固定脚除了焊接到PCB焊盘之外,还预留了螺丝锁附的备选孔位,如果是用在经常需要插拔的工业设备上,可以额外打两颗M1.2的微型螺丝把接口牢牢固定在板边,进一步提升结构强度。接口尾部的焊脚采用平贴式焊盘设计,不需要在PCB上开穿孔,能减少PCB的走线层避让空间,方便背面布置其他元器件。

再说到外形尺寸和安装边界,这个接口的本体宽度是14.2mm,深度方向从板边到接口最外端的突出尺寸是8.7mm,高度方向距离PCB板面的总高度是4.5mm,做结构堆叠的时候,接口上方只需要预留1mm的安全间隙就不会和外壳干涉;插拔方向的操作空间需要预留至少35mm,保证标准HDMI公头能完全插到底,不会因为空间不足导致接头插不到位出现信号衰减。接口底部距离PCB板面的间隙是0.2mm,刚好适配常规SMT工艺的锡膏厚度,焊接后不会出现虚焊、外壳浮高的问题。另外外壳两侧的弹片结构做了内收设计,公头插入后能通过弹片的卡紧力固定接头,不会因为设备轻微震动就出现接头松脱的情况,胶芯部分采用耐高温的LCP材质,能承受回流焊260度的高温不会出现变形、端子移位的问题。

做整机结构设计的时候,还要注意接口对应的外壳开口尺寸,开口宽度做14.5mm、高度做5.0mm就能满足装配公差要求,开口边缘和接口本体的间隙控制在0.15mm以内,既不会出现装配干涉,也不会有过大的缝隙影响外观。如果是用在有EMC屏蔽要求的设备上,这个金属外壳的四个焊脚都要接到PCB的保护地层,能有效屏蔽外部电磁干扰对视频信号的影响,避免画面出现水波纹、闪屏的问题。另外接口内部的胶芯做了防呆设计,反方向的公头无法插入,能避免用户误操作损坏内部端子。
