推拉式侧向压紧经济型肘节夹钳结构

在工装治具、装配线定位、小型零件焊接工装、检具定位场景里，这类推拉式肘节夹的应用频次非常高，和常见的垂直压把、水平压把肘节夹不同，这款结构的施力方向是沿推杆轴向输出，专门应对需要侧向顶紧、轴向压紧的工位，比如钣金拼焊时的侧边定位顶紧、注塑件水口切除工装的侧向夹持、装配工序里零件的轴向限位，都能看到这类结构的身影。

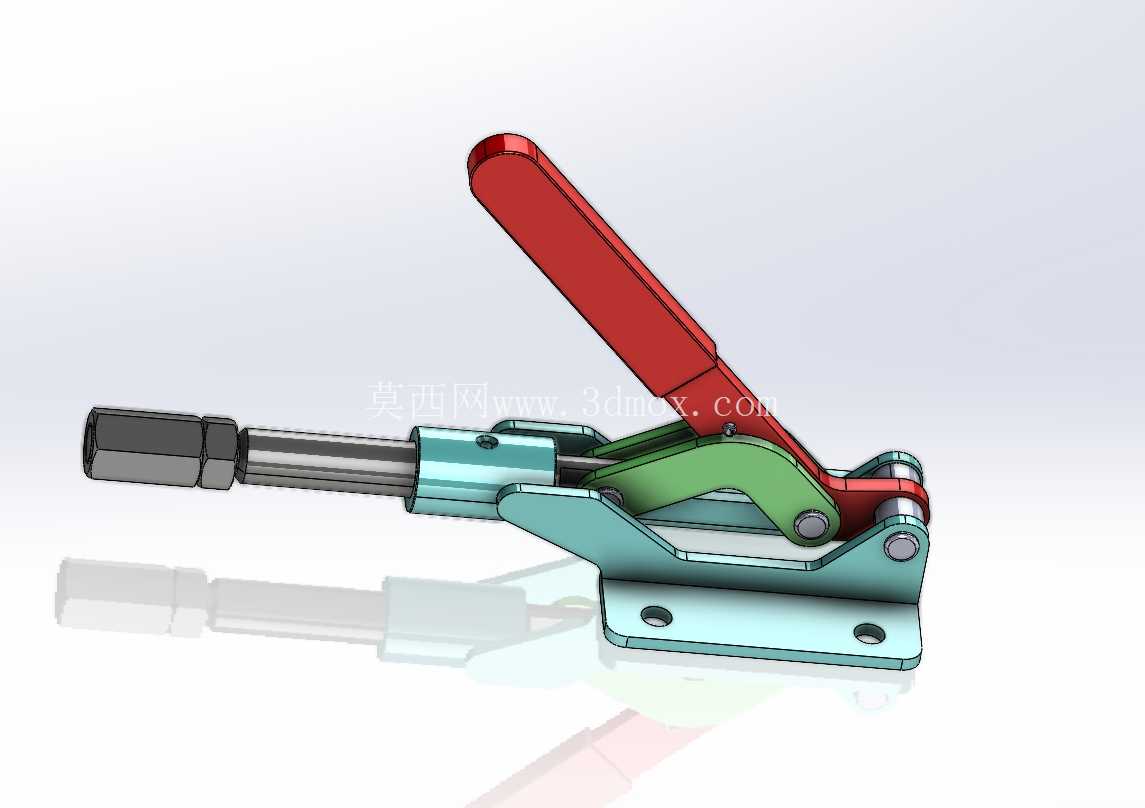

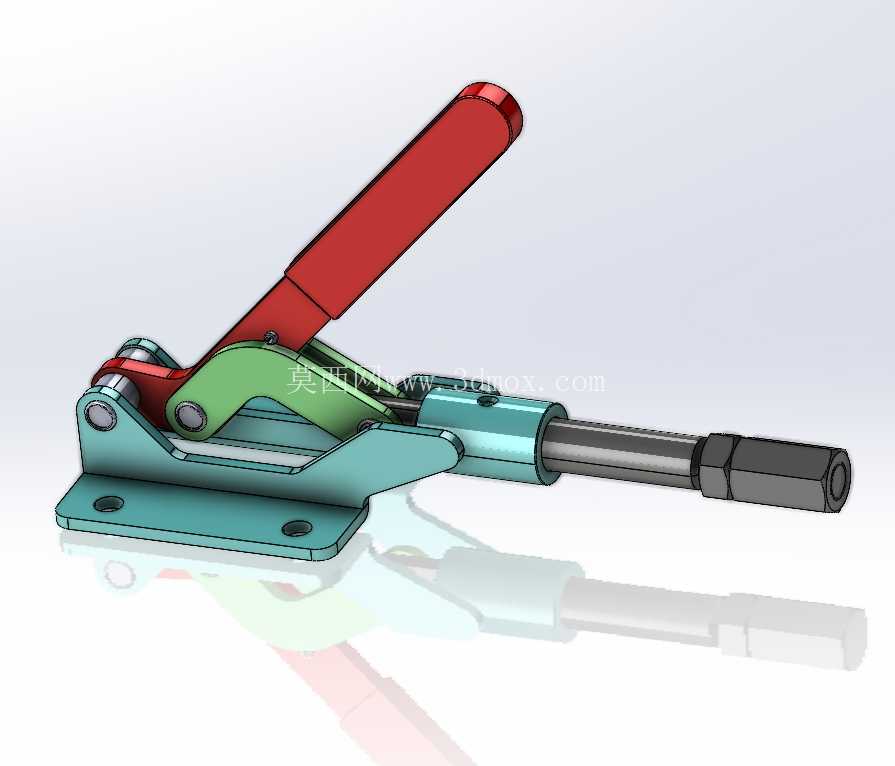

从实际功能特性来看，这款肘节夹利用连杆机构的死点锁止特性实现夹紧保压，操作时向下压动红色手柄，内部的多组连杆会带动金属推杆沿轴向向前伸出，当手柄压至与安装座平面接近平行的位置时，连杆刚好越过死点，此时即便推杆端受到工件的反向作用力，机构也不会自行松脱，能够稳定维持4540N的紧固压力，完全满足多数轻中型工装的夹紧力需求；解锁时向上扳动手柄，连杆脱离死点位置，推杆会随机构动作快速回缩，留出足够的工件取放空间，整个操作行程的手柄施力很小，一线操作人员长时间重复操作也不容易产生手部疲劳。

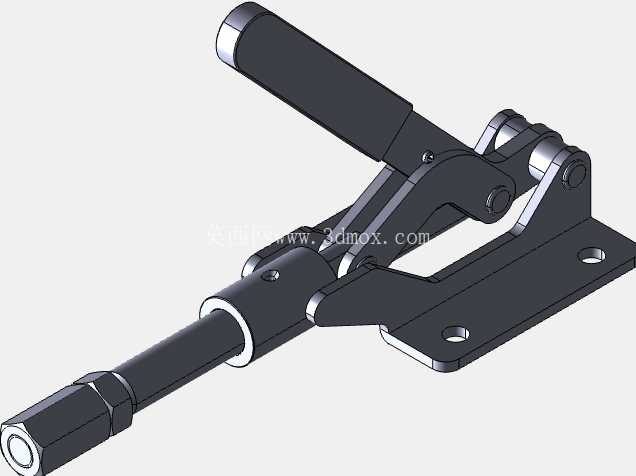

设计层面上，这款结构做了很明确的成本优化，也就是标注里提到的经济型定位，没有多余的装饰性结构，所有零件都服务于功能实现：安装底座采用带两个安装孔的平板式结构，直接通过螺栓就能固定在工装基板或者设备台面上，安装孔的间距做了标准化设计，能够适配多数通用工装的安装孔位，不需要额外做转接板；手柄部分采用弯折式长杠杆结构，在保证操作力臂足够的前提下，尽可能压缩了机构的整体占用空间，避免和工装周边的其他定位元件、操作空间产生干涉；推杆末端做了外螺纹搭配锁紧螺母的结构，实际使用时可以根据工件的夹紧距离需求，调整推杆前端压头的伸出长度，调整完成后通过锁紧螺母锁死，适配不同厚度、不同定位位置的工件，不需要重新加工推杆，通用性更强；连杆铰接位置都采用了销轴加衬套的配合形式，减少反复开合过程中的铰接磨损，延长机构的整体使用寿命，同时铰接处的间隙控制在合理范围，避免锁止后出现过大的夹紧窜动，保证定位精度的一致性。

从安装边界来看，这款夹钳的整体外形偏向扁平式布局，底座的安装面为平面，安装时只需要保证基板上的安装面平面度满足要求，两个固定螺栓锁紧后底座不会出现翘曲即可；推杆的运动方向需要和工件的被施压面保持垂直，避免推杆承受径向弯矩，长期使用出现推杆弯曲、卡滞的问题；手柄的活动范围内不能布置其他凸起的结构件，保证手柄能够完整压至死点位置，否则会出现锁止不到位、夹紧力不足的问题；另外在焊接工位使用时，需要注意做好铰接位置的焊渣防护，避免焊渣进入连杆间隙导致机构动作卡滞，在有切削液、油污的工位使用时，可以定期在铰接销轴位置加注少量润滑脂，维持机构的操作顺滑度。

和同规格的其他夹紧方式相比，这类肘节夹的夹紧动作速度快，不需要像螺栓压紧那样反复拧动螺母，也不需要像气缸压紧那样配套气源管路和控制阀组，在没有气源的手工工装、小批量生产工位、临时改制的检具上，实用性非常强，而且结构完全外露，出现故障时很容易排查，易损件也方便单独更换，不需要整体报废，维护成本很低。很多做非标工装设计的工程师在选型侧向夹紧元件时，都会优先考虑这类成熟的肘节夹结构，不需要从零开始设计连杆锁止机构，直接选用成熟结构既能缩短设计周期，也能避免自行设计的连杆机构出现死点位置不合理、夹紧力不足、容易松脱的问题。这款结构的三维模型完整还原了各个零件的配合关系，包括铰接处的间隙、推杆的行程长度、手柄的活动范围、安装孔的位置尺寸，在做工装整体设计时，可以直接把模型导入装配环境，提前校验夹钳和周边零件的空间干涉情况，确认推杆的伸出长度是否满足工件的夹紧行程需求，不需要反复测量实物尺寸，能有效减少工装加工完成后出现的装配干涉、行程不足等问题。
