模块化钢结构房屋框架结构设计

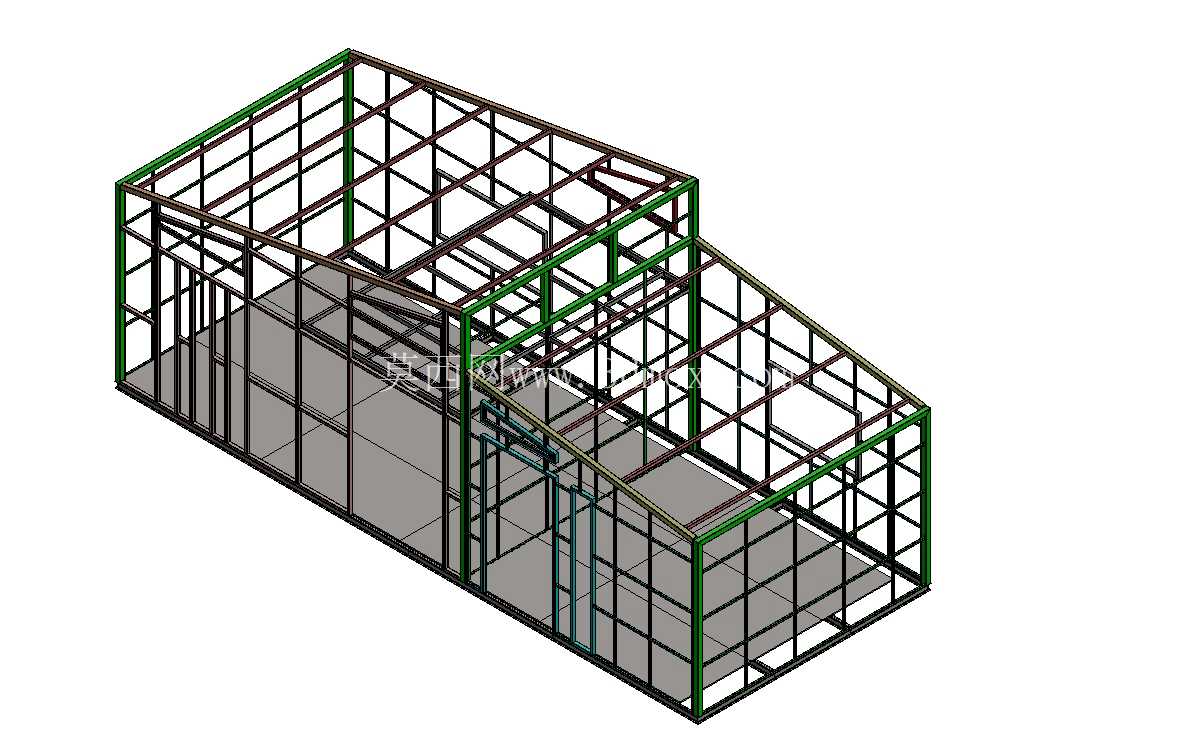

　　这套钢结构框架主要面向小型装配式民用建筑、临时办公舱、户外设备防护站房等场景使用，整体采用矩形钢管作为主承力构件，通过焊接或螺栓拼接形成完整的空间受力体系，可直接在框架基础上完成外墙挂板、屋面铺装、内部分隔等后续施工，大幅缩短现场作业周期。从结构受力逻辑来看，设计阶段优先将竖向承重柱沿建筑外轮廓均匀布置，柱距控制在常规围护板材的适配模数范围内，避免后续外墙安装时出现额外的裁切损耗；底部设置通长的底梁框架，既作为整体结构的承重基座，也预留了与地面预埋件连接的安装孔位，安装时可通过膨胀螺栓或焊接方式与混凝土地基固定，无需额外制作复杂的基础承台，适配野外、厂区空地等多种场地条件。

　　框架的屋面部分做了双坡段的高差设计，较高的主舱段可满足人员站立通行的净高要求，较低的延伸段可作为入口门廊或设备外置区域，高低跨位置设置了斜向的过渡梁，既保证屋面排水的坡度要求，也通过斜撑结构强化了高低跨连接位置的抗剪能力，避免风载或积雪荷载下出现节点变形。侧面的竖向次梁按照门窗洞口的预留位置做了断开处理，门洞位置预留了标准的通行宽度，门框周边额外加设了加强方管，避免后期安装门扇后出现框架变形导致的开关卡滞问题；窗洞位置的上下梁也做了局部加强，可适配常规的推拉窗或固定窗安装，无需现场额外做洞口加固。

　　所有框架构件的连接节点均采用相贯线切割后满焊的处理方式，外露的焊缝位置预留了打磨余量，后期做防腐涂装时可保证涂层的附着力，整体框架的外轮廓尺寸控制在道路运输的限界范围内，可在工厂完成整体预制后直接通过平板车运输至现场吊装，也可拆解为平面构件运输后在现场快速拼接，适配不同运输条件的项目需求。框架内部预留了内隔墙的安装卡槽，可根据使用需求灵活分隔出功能房间，顶部的梁格预留了吊顶、管线排布的安装空间，水电管线可直接沿方管内部或梁间空隙排布，无需额外做管线支吊架，减少现场施工的工序。

　　从安装边界来看，底梁的安装平面度要求控制在每米2mm以内，避免后续地面铺装出现不平问题；整体框架的垂直度偏差需控制在高度的千分之一以内，保证外墙挂板安装后的缝隙均匀。这套框架的设计充分考虑了装配式建筑的快速施工需求，所有构件的规格均采用市场通用的标准矩形钢管，无需开模定制特殊型材，生产加工阶段可直接通过数控切割、组焊完成，加工精度可控，材料采购成本也相对可控，适合小批量快速生产应用。在抗风载设计上，外围的斜向支撑构件按照常规内陆地区的风压值做了受力验算，可抵御常见的大风天气，若应用在沿海或高海拔风载较大的区域，可直接在对应节点位置加设斜撑构件，无需改动整体框架的主体结构，具备较强的适配改造空间。屋面的梁格间距按照常规彩钢瓦或夹芯板的安装模数设置，铺板时可直接用自攻螺钉固定在梁上，无需额外加设檩条，减少屋面结构的整体重量，降低下部承重柱的荷载负担。
