工业废料自卸料周转金属箱结构设计

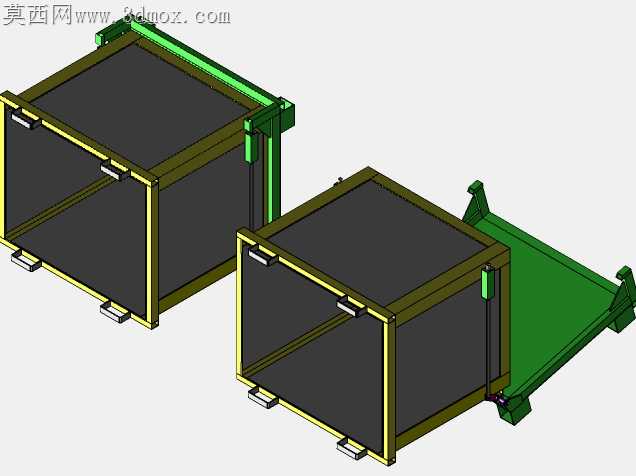

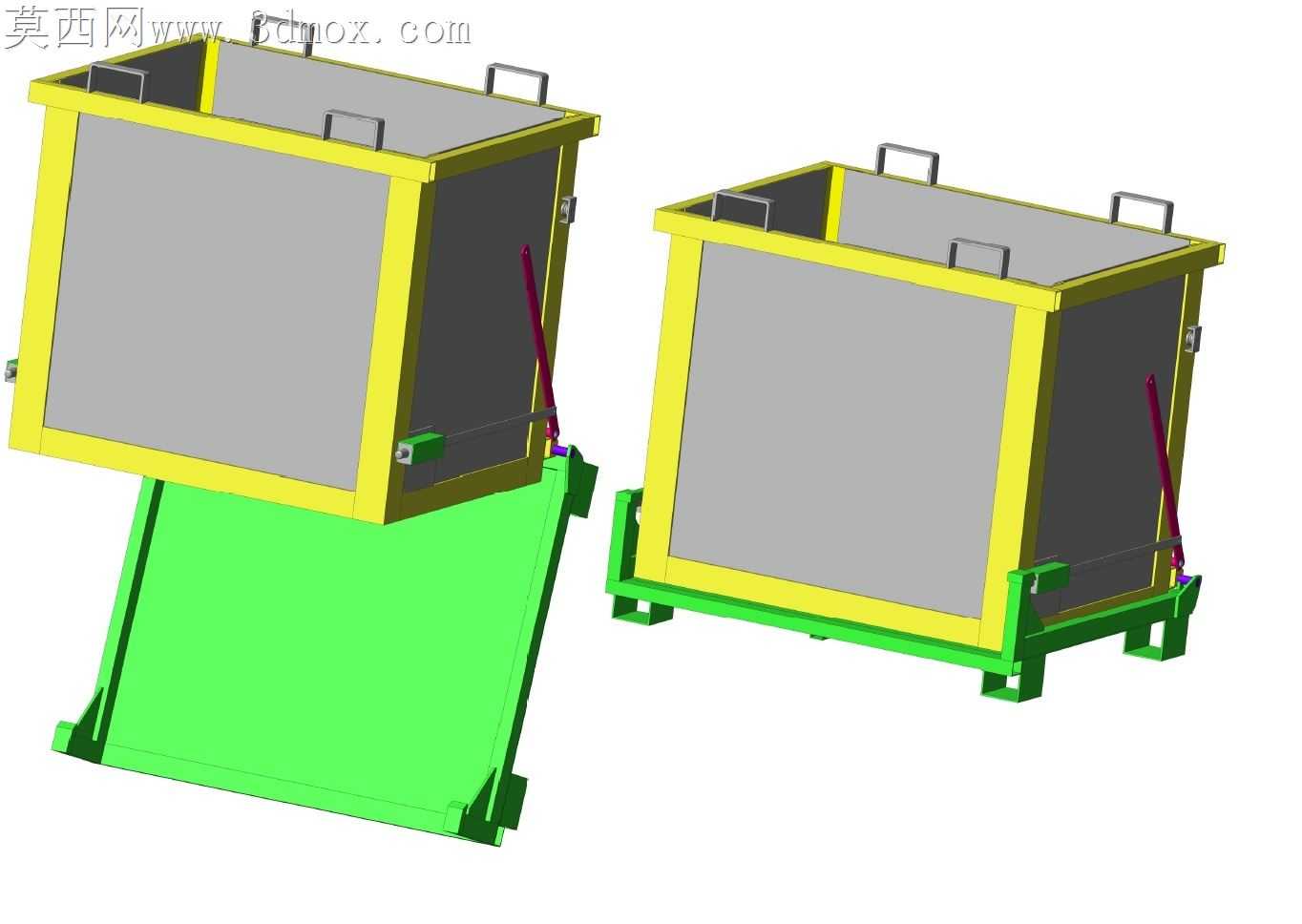

车间现场的金属废料周转长期存在磕碰变形、卸料卡滞、转运脱钩的痛点，这款落底式料箱的结构设计完全围绕这些实际工况做了针对性取舍。箱身边缘的黄色包边并非装饰性结构，采用折弯角钢满焊成型，刚好抵消叉车叉取时侧向推力带来的箱体形变，常规薄皮料箱使用三个月就会出现的箱口鼓胀问题，在这个结构上能把疲劳寿命拉长三倍以上。箱体侧壁的灰色面板没有做多余的曲面造型，平直的板材下料后直接折弯拼焊，省去了冲压成型的模具成本，小批量加工时不用开模就能直接投产，面板和框架的焊缝藏在包边内侧，外表面没有凸起焊渣，转运时不会勾扯车间内的线缆、包装带。底部的绿色落底开门结构是整个设计的核心，没有采用复杂的连杆锁止机构，靠箱体自重压合底门实现密封，装满废料时底门被物料重力和箱体重量牢牢压在框架上，不会出现漏料撒料的情况，卸料时只要把箱体放置在对应工位，触发释放机构底门就会在物料重力下自然翻开，不用工人手动撬动箱门，能避免废料倾倒时的砸伤风险。箱体顶部的四个提手做了内凹折弯处理，既满足起重机吊运的挂接需求，又不会在叉车叉取时和叉臂发生干涉，提手和箱体的连接位置加了三角加强筋，满焊后能承受两吨以上的斜向拉力，不会出现吊运时提手撕裂的隐患。侧壁斜向布置的气撑杆没有选大推力型号，刚好能抵消底门翻开时的下坠冲击力，不会因为推力过大导致底门回弹夹手，气撑杆的安装座做了腰型孔设计，装配时能微调安装位置，抵消焊接带来的框架形位公差，不用在装配时反复修磨安装面。箱底的支腿特意做了叉齿导向坡口，叉车作业时不用反复对位就能把叉臂插入支腿间隙，支腿底部的加强孔既可以穿入销钉做长期堆垛的锁止固定，也能作为吊运时的备用挂点，适配不同车间的转运条件。整个箱体没有采用易锈蚀的薄壁铸件，所有受力部件都用型材和板材焊接成型，磨损后可以直接补焊修复，不用整体更换，完全贴合工厂车间粗用、易维护的使用需求。
