带同步带传动的直线坐标运动机构

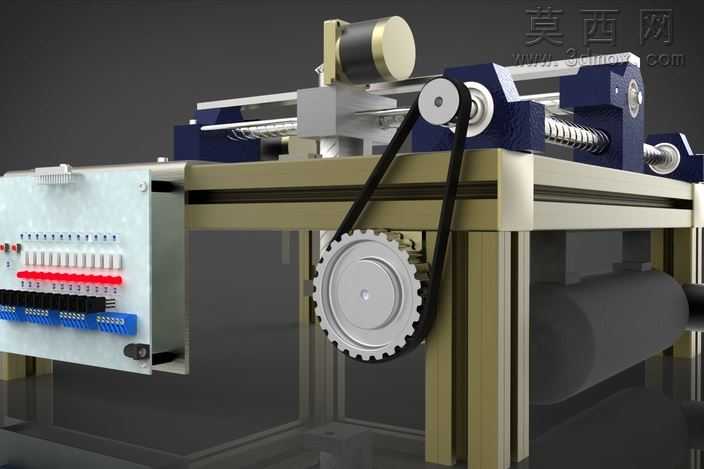

该作品为直线坐标运动机构的三维建模成果，整体采用SolidWorks完成全参数化建模，所有零件均按照实际机械加工的尺寸规范进行绘制，装配关系完全匹配真实机械结构的运动逻辑，可直接用于运动仿真验证与结构优化参考。建模过程中首先搭建整体支撑框架，采用工业铝型材作为主体支撑结构，型材的连接部位均按照标准连接件的尺寸预留安装位，保证框架的结构稳定性与装配合理性。传动部分采用同步带搭配滚珠丝杠的组合传动结构，建模时精准还原同步带的齿形参数与同步带轮的啮合结构，齿轮部分按照标准模数绘制齿廓曲线，保证带轮与同步带、齿轮与齿条的啮合间隙符合机械设计公差要求，避免运动干涉。直线运动部分采用线性导轨搭配滑块的结构，导轨的安装基准面与丝杠的同轴度在装配体中做了严格的配合约束，还原真实设备的装配精度要求。驱动端的伺服电机模型还原了真实电机的安装法兰、输出轴尺寸，电机与传动轮之间的连接结构也做了完整建模。电控部分的端子排模组按照工业常用的接线端子样式建模，还原了端子排的接线位、标识区、固定卡扣等细节结构，整体电控模块安装在机架侧方的安装板上，走线空间预留合理。渲染阶段采用金属材质区分不同零部件：机架铝型材采用磨砂阳极氧化铝材质，传动丝杠、导轨、齿轮采用抛光钢材材质，同步带采用黑色橡胶材质，电控端子排采用阻燃塑料材质，电机外壳采用烤漆金属材质，通过不同材质的粗糙度、反光度参数调整，让渲染效果贴近真实工业设备的视觉质感。设计思路上，该机构以实现X轴方向的精准直线往复运动为核心目标，同步带传动负责将电机的旋转运动传递至丝杠，通过丝杠副将旋转运动转化为直线滑台的线性运动，齿轮结构用于传动比的匹配调整，整体结构兼顾传动效率与定位精度，电控端子排的集成设计方便设备的电气接线与调试，可作为小型自动化输送、点位作业设备的基础运动模组参考，建模过程中对所有运动部件做了干涉检查，确保滑台在全行程运动过程中不会与机架、传动部件、电控模块发生碰撞，所有标准件均采用通用规格，方便实际加工时的配件选型与采购。
