法兰安装式紧凑型液压执行油缸结构

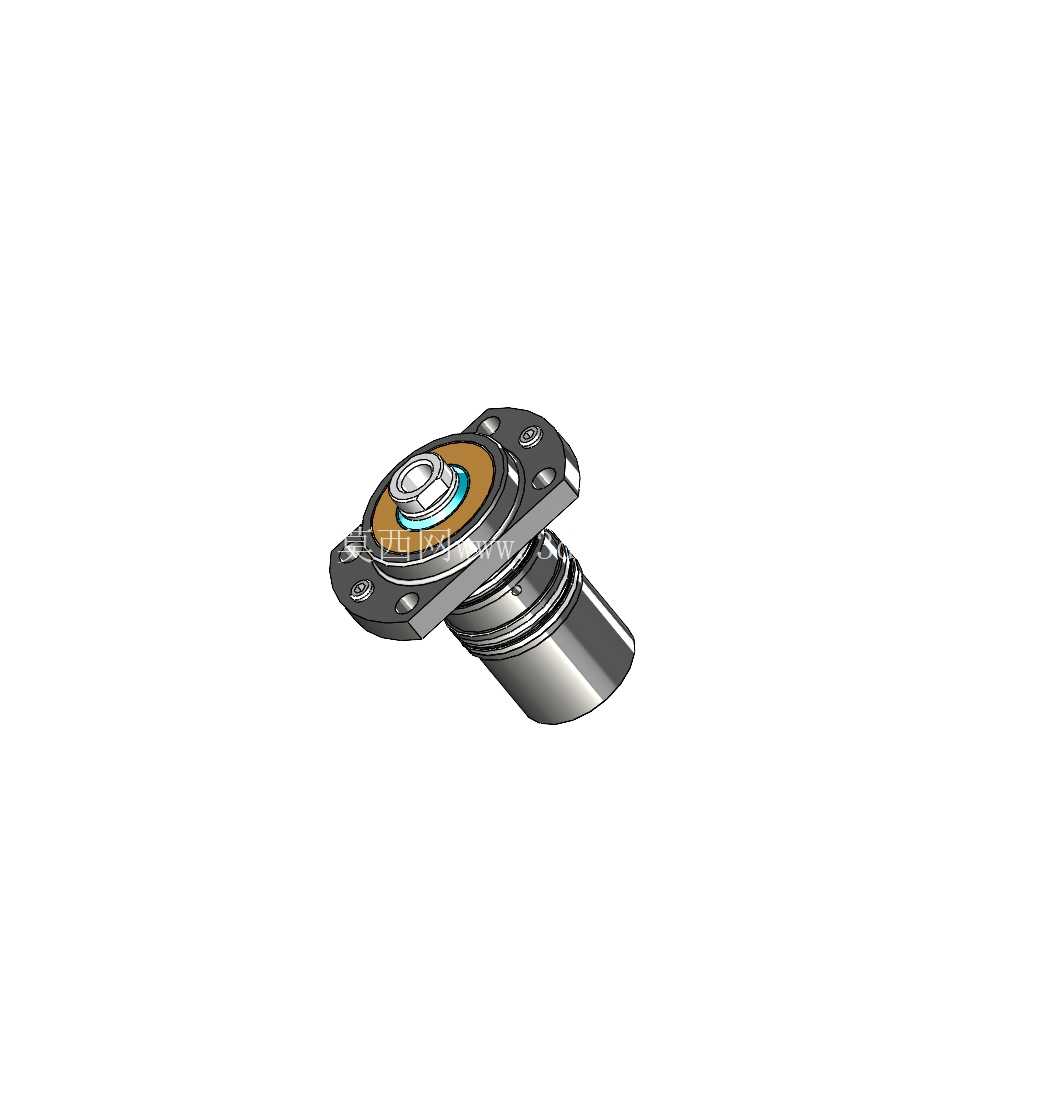

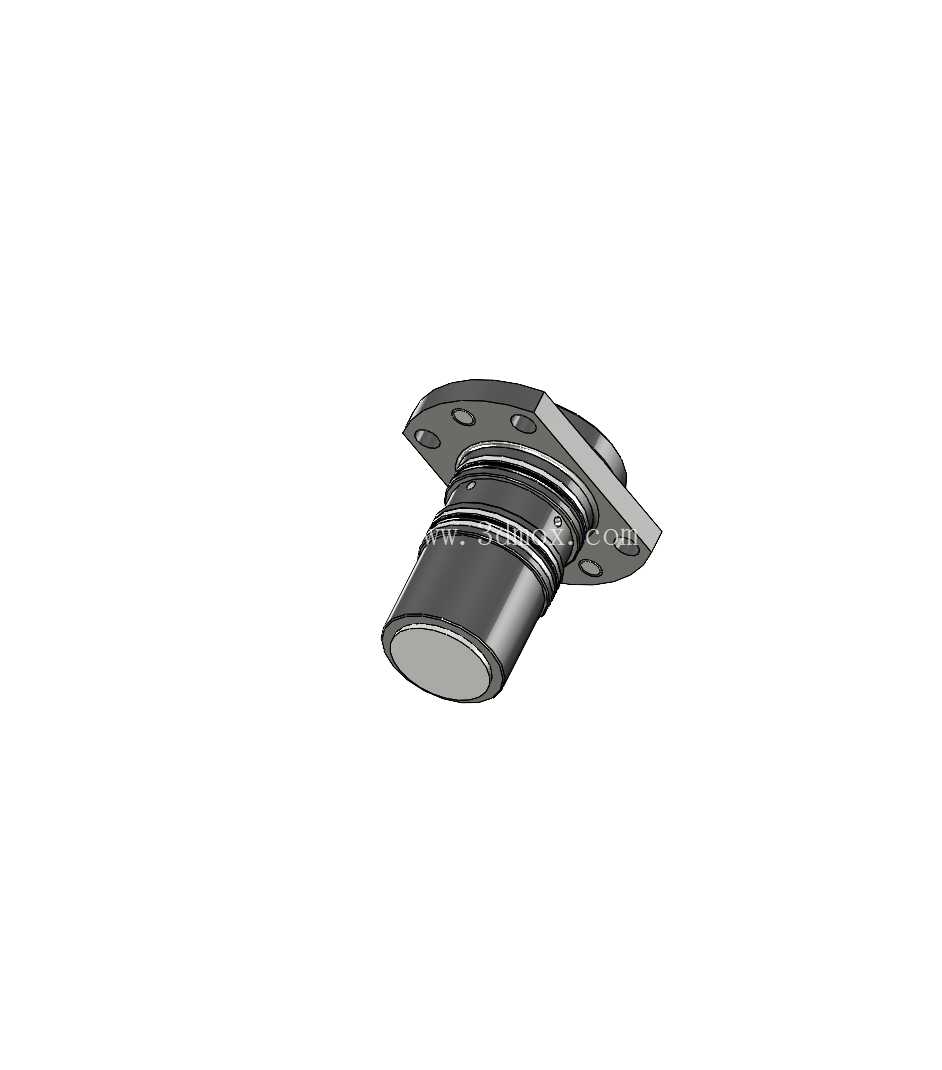

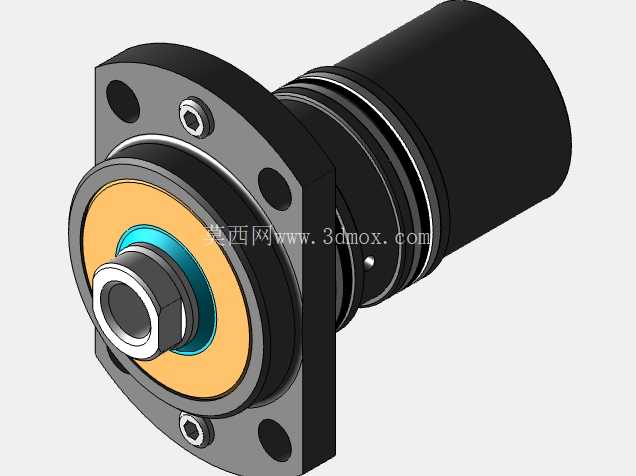

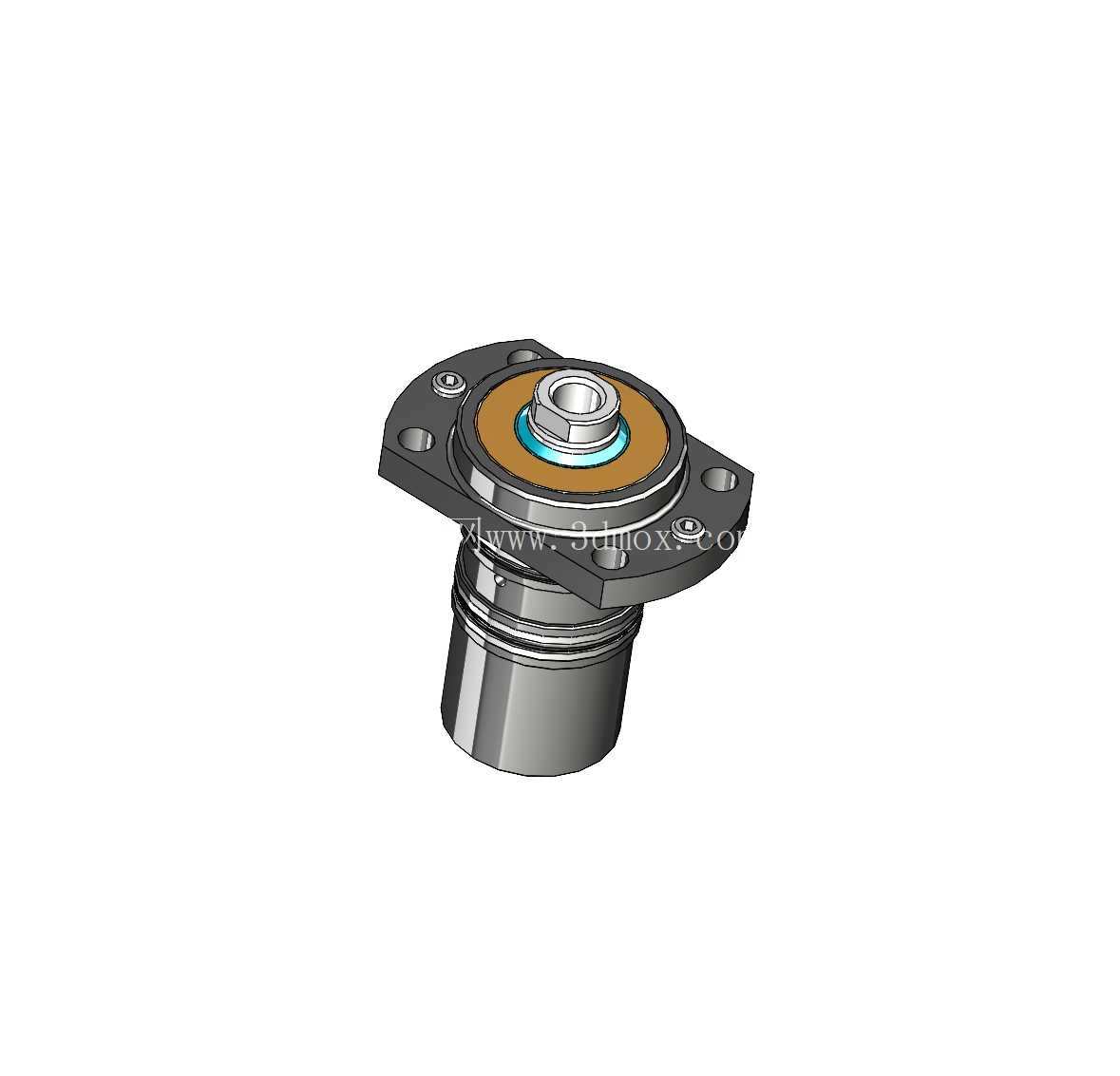

这款法兰式安装的液压缸，目前在压铸周边配套工装、小型液压站执行端、自动化夹具锁止机构里的应用占比不低，尤其是在安装空间局促、需要输出稳定直线推拉力的工位上，这类结构的适配性比拉杆式油缸更有优势。从结构设计逻辑来看，前端采用方形法兰安装面，四个安装沉孔均匀分布在法兰盘对角位置，安装时可以直接贴合设备安装板，从背面穿入内六角螺栓完成固定，不需要额外加装安装支座，能有效压缩轴向安装占用空间，这也是它在紧凑型压铸模具抽芯机构里被频繁选用的核心原因——模具模板的安装空间往往被冷却水道、顶针孔位挤占，没有多余空间布置油缸支座，这种一体式法兰结构刚好能匹配狭窄的安装边界。

从功能特性上拆解，这款油缸的缸筒与前端法兰采用一体式刚性连接，相比螺纹连接的缸筒结构，抗偏载能力更强，在压铸模具抽芯动作中，型芯偶尔会因为铝液包紧力出现轻微偏斜，这种刚性连接结构不会因为侧向力出现缸筒松动、密封件偏磨的问题，能有效降低频繁更换密封件的维护频次。活塞部位采用多道组合密封结构，从图中可以看到活塞与缸筒之间布置了多道不同截面的密封环，既有负责承压的主密封，也有负责刮除缸筒内壁残留油液的防尘密封，还有防止高压油内泄的支撑环，这种多层密封配置可以适配16MPa以内的常规液压系统工作压力，在连续往复动作的工况下，内泄量能控制在行业标准允许的较低区间，不会因为内泄导致抽芯动作迟缓、锁模力不足的问题。

前端活塞杆伸出端采用了带锁紧螺母的轴头结构，轴头加工有外螺纹，安装时可以根据实际连接需求调整连接套的安装位置，再通过锁紧螺母锁止防松，这种结构在连接模具抽芯滑块的时候，不需要额外加工复杂的连接接头，直接配做对应内螺纹的连接套就能完成装配，能减少现场加工的工作量。活塞杆表面做了硬化处理，从外观的金属质感来看，表面粗糙度控制在Ra0.8以内，能减少密封件的磨损，延长密封件的使用寿命，在压铸车间存在少量铝屑、脱模剂飞溅的环境里，这种低粗糙度的活塞杆配合前端的防尘圈，能有效阻挡杂质进入缸筒内部，避免缸筒内壁被划伤。

从安装边界尺寸来看，方形法兰的对角安装孔距刚好适配常规100吨-280吨压铸模具的侧抽芯安装位，缸筒外径控制在合理区间，不会和周边的冷却水管、行程开关支架产生干涉，活塞杆的伸出行程可以根据实际抽芯距离做系列化调整，图中展示的是短行程版本，适合抽芯距离在50mm以内的小型型芯抽芯动作，如果需要更长行程，只需要调整缸筒长度和活塞杆长度，前端法兰、密封组件、活塞结构都可以实现通用化，能降低系列化产品的加工成本。在实际选型过程中，需要注意安装面的平面度要求，如果安装法兰面的平面度超过0.1mm，锁紧螺栓的时候会导致法兰变形，进而导致活塞杆与缸筒不同心，出现动作卡滞、密封件快速磨损的问题，所以安装前需要对设备安装面做平面度检测，必要时增加薄铜片调整间隙。另外在油路连接方面，这款油缸的油口布置在缸筒侧面，油口轴线与安装法兰面平行，接液压油管的时候不会因为油管弯折半径问题和周边结构干涉，在紧凑安装空间里布管更方便。

从结构设计的细节来看，法兰端盖与缸筒的连接采用内六角螺栓周向固定，螺栓沉孔完全埋入法兰端面，安装时螺栓头部不会突出法兰表面，能让法兰面完全贴合安装板，不会出现局部间隙，保证安装的刚性。活塞与活塞杆的连接采用卡簧加锁紧销的结构，避免高压往复动作中活塞与活塞杆出现松脱，这种连接结构相比螺纹连接的活塞，抗冲击能力更强，在压铸机快速合模、抽芯的冲击工况下，不会出现活塞退丝的问题。整体结构没有多余的冗余设计，所有零部件都围绕紧凑安装、稳定输出直线动力的核心需求设计，没有额外加装外置缓冲、行程检测等附加结构，适合对成本敏感、动作逻辑简单的液压执行工位，用户可以根据自己的实际需求，在缸筒外部加装磁性开关支架，配套磁感应行程开关来检测活塞位置，不需要对缸体做二次加工，拓展性也能满足常规自动化工位的需求。
