双车位光伏遮阳停车棚结构设计

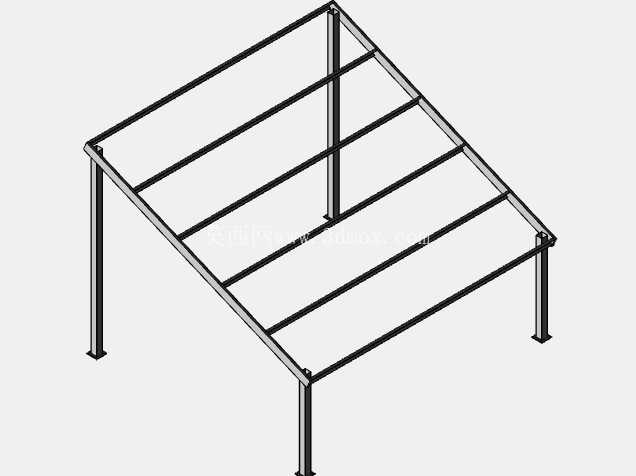

　　这款双车位光伏停车棚的结构设计，核心解决了常规预制光伏车棚朝向受限的痛点，打破了多数库存预制件必须严格南北向布置的约束，采用四柱支撑的框架形式，可根据场地实际条件灵活调整安装朝向，适配不同地块的边界条件与周边遮挡情况。主体承载框架选用20英尺标准长度的库存型钢作为主材，所有立柱均可从单根20英尺长的标准型材上切割下料，无需额外定制长尺寸型材，最大化减少材料裁切损耗与加工工序，降低现场加工的复杂度。棚顶的光伏支架直接与屋面檩条刚性连接，省去了额外的转接固定件，既减少了连接节点的紧固件用量，也降低了节点处的应力集中风险，不过该结构未做防水密封设计，更适合露天开阔场地的停车遮阳与光伏发电场景，不适合有防雨遮蔽要求的封闭停车区域。

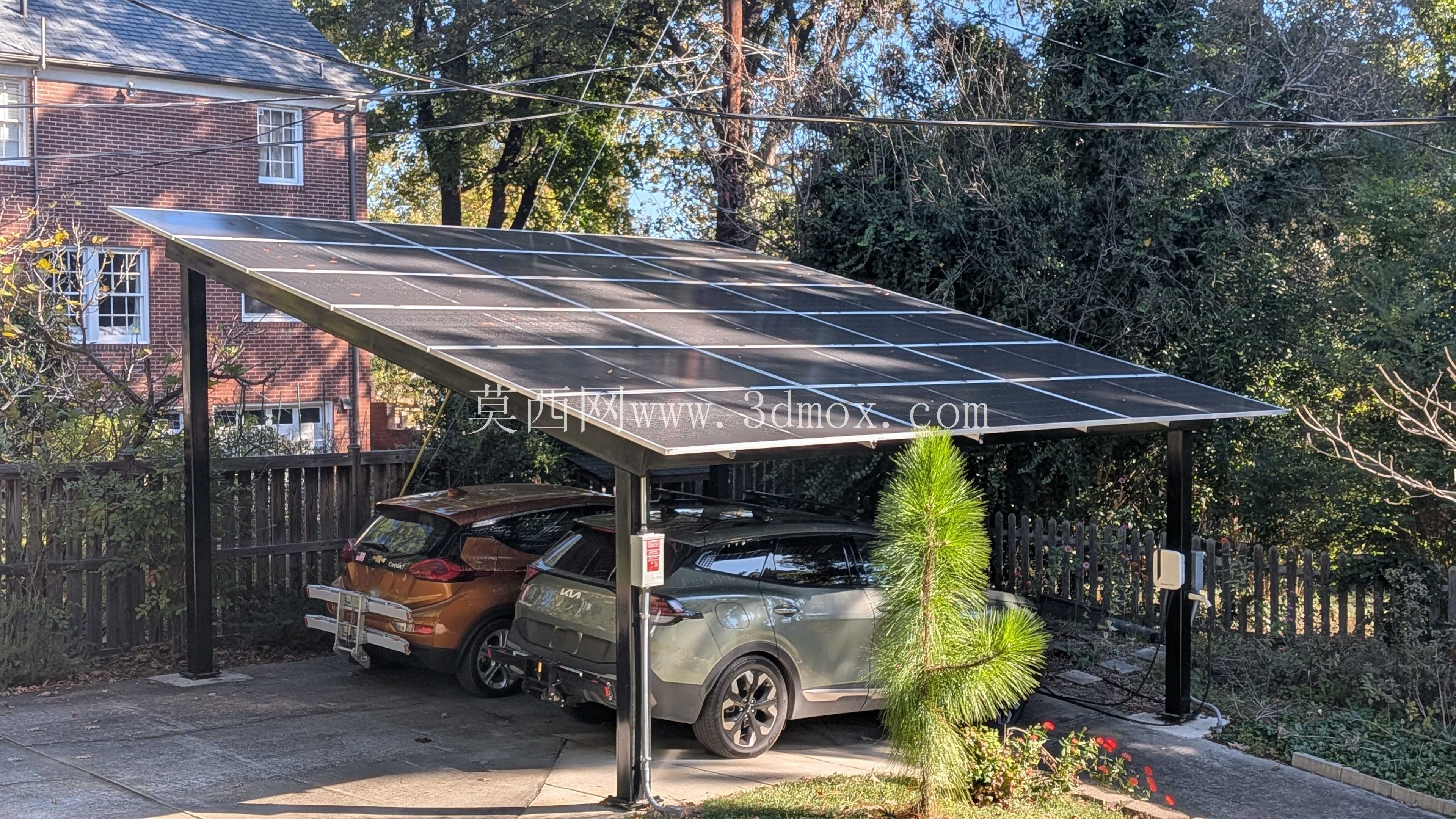

　　结构的棚顶倾角最大可调整至23度，可根据项目所在地的纬度调整光伏板的倾斜角度，匹配当地最佳太阳高度角，提升光伏发电效率，同时低侧预留80英寸的净空高度，可满足常规家用乘用车、紧凑型SUV的通行与停放需求，不会出现车辆进场时刮蹭棚架的问题。在实际应用场景中，这类结构可广泛布置在住宅小区露天停车场、企业厂区内部停车区、商业综合体配套露天车位、郊野公园配套停车点等区域，既可以为停放的车辆提供遮阳挡晒的遮蔽空间，降低夏季车辆长时间暴晒后的车内温度，减少车辆内饰老化速率，也能通过棚顶铺设的光伏板将太阳能转化为电能，产出的电力可就近接入场地配套的照明系统、充电桩供电回路，实现清洁能源的就地消纳，降低场地的日常用电成本。

　　从结构受力角度来看，四柱支撑的形式将棚顶的恒载、光伏板自重、风雪荷载均匀传递到四个立柱基础上，基础采用混凝土现浇形式，可根据当地的风压、雪压取值调整基础埋深与配筋参数，适配不同区域的气象荷载要求。现场安装环节，所有型钢构件均可在工厂完成预制裁切与钻孔加工，运输到现场后仅需通过螺栓拼接与现场焊接完成组装，无需大型吊装设备配合，适合场地条件受限、大型设备无法进场的施工场景。构件连接节点处采用加劲肋补强，提升节点的抗扭与抗剪性能，避免长期受交变风荷载影响出现节点松动变形的问题。棚顶的檩条排布间距匹配常规晶硅光伏板的安装尺寸，光伏板可直接通过压块固定在檩条上，无需额外调整檩条间距，适配市面上主流尺寸的60片、72片晶硅光伏组件的安装要求。

　　在安装边界控制上，结构的横向跨度可覆盖两个标准小型车位的宽度，纵向长度匹配常规家用车的停放长度，立柱布置在车位侧方的间隙区域，不会占用车位的有效停车空间，也不会影响车辆开关门的操作空间，同时立柱上预留了充电桩、照明灯具、监控设备的安装点位，后续可根据场地的功能需求直接加装配套设施，无需额外在结构上钻孔焊接，避免对主体结构的防腐层与受力性能造成破坏。
