手动土壤夯实作业工具结构设计

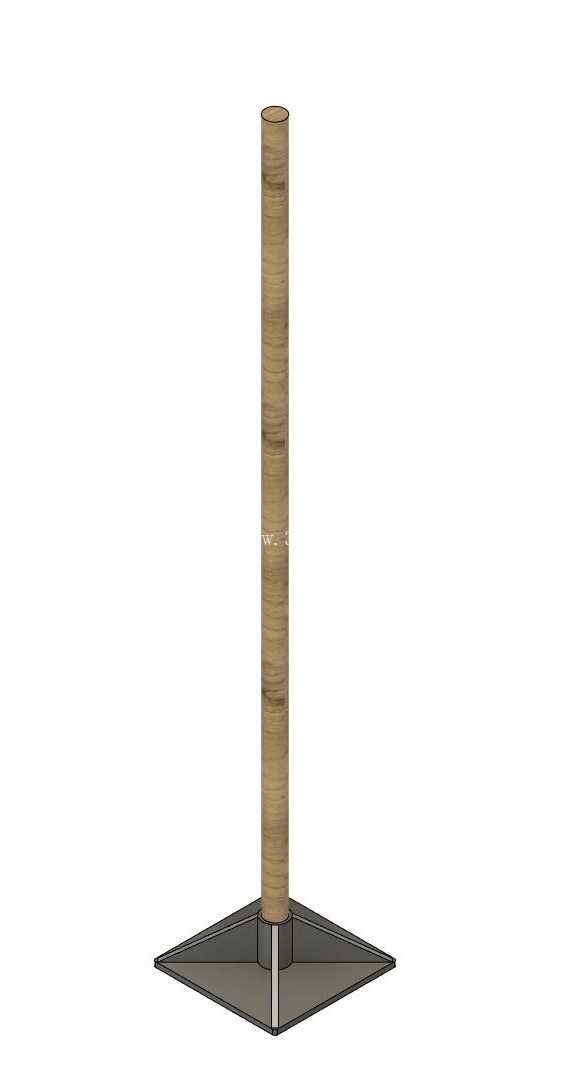

　　在小型土方作业、庭院地基整平、农村自建房基础垫层夯实、户外步道铺装基层压实这类场景里，大型压实机械受作业空间、进场成本限制无法施展，手动夯实工具始终是一线作业人员的刚需装备。这款手动土壤压实工具的设计完全围绕单人作业的实操需求展开，没有多余的冗余结构，整体由作业夯板、连接基座、操作手柄三个核心部分组成，所有部件的选型和尺寸设定都经过实际作业场景的反复验证。夯板采用250mm×250mm见方的10mm厚钢板裁切制成，方形结构相比圆形夯板在贴边作业时更具优势，靠近墙体、路缘石的边角区域可以直接贴合压实，不会留下圆形夯板常见的弧形压实盲区；10mm的板厚既保证了夯击时的自重冲击力，又不会因为板材过薄在长期夯击硬物后出现翘曲变形，钢板边缘做了3mm的倒角打磨，避免作业时刮蹭地面凸起物带起碎石飞溅，也能减少板材边缘的应力集中，延长夯板的使用寿命。

　　连接基座设置在夯板的几何中心位置，采用短圆柱钢套与夯板满焊连接，钢套内径与手柄外径做过渡配合，装配时打入木楔涨紧固定，不需要复杂的螺栓紧固件，现场如果出现手柄松动，只需要重新打紧木楔就能快速恢复使用，完全适配野外无维修工具的作业环境。操作手柄选用直径40mm的实木杆，总长度设置为1.5m，这个长度是经过人体工程学验证的最优区间：身高160-185cm的作业人员握持时，不需要过度弯腰或者抬臂过高，双手自然握持手柄中上部，借助手臂下压力量和身体自重就能带动夯板完成夯击动作，连续作业1小时也不会出现明显的腰背酸痛；40mm的杆径匹配成年人手掌的握持围度，握感扎实不会打滑，实木材质的减震效果远优于金属手柄，夯击时的地面反冲力会被木材本身的韧性抵消大部分，长期作业不会出现手掌震麻的问题。从功能特性来看，这款工具没有任何传动、耗能部件，完全依靠人力作业，不存在机械故障、燃油消耗、电源接线的限制，不管是偏远山区的零散土方作业，还是城市小区里狭小空间的绿化种植土压实，都能随时投入使用。夯板的接地比压经过测算，在单人施加下压力时可以达到0.12MPa以上，完全满足素土压实、灰土垫层夯实的压实度要求，对于100mm厚度以内的松散土层，连续夯击3-4遍就能达到基层施工的密实度标准。

　　设计过程中特意规避了复杂的结构设计，所有部件都可以采用施工现场常见的边角料加工制作：夯板可以用钢板下料的边角料裁切，手柄可以用常规的建筑木方刨圆加工，连接钢套可以用无缝钢管短料裁切焊接，加工门槛极低，普通的电焊作业点就能完成制作，不需要高精度的机加工设备。在安装边界上，这款工具整体为立式结构，竖直放置时的占地尺寸仅为250mm×250mm，手柄竖直向上延伸，不需要额外的安装固定步骤，拿到手就可以直接使用；作业时的操作半径仅为1m左右，在宽度1m的管沟内也能灵活转身作业，不会出现磕碰沟壁的问题。不同于大型压实设备需要专门的运输、存放空间，这款工具总重量不到15kg，单人可以肩扛转运，平时靠在墙角就能存放，不会占用过多的仓储空间。实际作业过程中，这款工具的适用场景覆盖非常广：农村自建房的室内地面回填土夯实、庭院铺装的基层压实、蔬菜大棚的立柱基坑回填夯实、户外电线杆基坑的回填土压实、小区绿化种植时的地形整平压实，甚至是家庭小院里铺设草坪前的土壤整平，都能通过这款工具完成作业。相比蛙式打夯机这类小型电动压实设备，它不会产生噪音扰民问题，在居民区作业时不会触发噪音投诉，也没有电缆缠绕、漏电的安全隐患，单人即可独立完成全部作业流程，不需要额外的人员配合拉设电缆、搬运设备。

　　结构设计上没有易损件，除了木质手柄在长期使用后可能出现开裂需要更换，金属夯板和连接基座只要做好简单的防锈处理，使用寿命可以达到十年以上，日常维护只需要在焊接位置定期涂刷防锈漆，不需要做专门的保养维护。针对不同的作业土质，还可以通过在夯板上额外增加配重块的方式调整夯击力，比如压实含碎石的回填土时，可以在夯板上方焊接临时配重块安装位，加装2-3块标准配重块提升夯击冲击力，不需要改动整体结构就能适配不同的压实需求。手柄的顶端做了圆弧收边处理，避免作业时手柄顶端的毛刺划伤手掌，握持位置可以根据作业人员的身高习惯自行缠绕防滑胶带，进一步提升握持的稳定性。
