户外带护栏梯具的露台休闲作业平台结构

做户外配套设施结构设计的同行应该都接触过这类架空平台的项目，很多人一开始容易把注意力全放在铺板承重上，忽略了实际使用场景里的细节边界，最后出的模型要么安装时卡现场尺寸，要么用起来存在安全隐患。这个平台的设计首先要锚定实际使用场景，它不是单纯的工业检修操作平台，是兼顾户外临时休闲停留、小型设备放置的架空结构，所以在载荷取值上不能完全照搬工业检修平台的均布载荷标准，也不能按纯民用露台的低载荷来做，要取两者的中间值，兼顾偶尔放置重物、多人同时停留的需求。

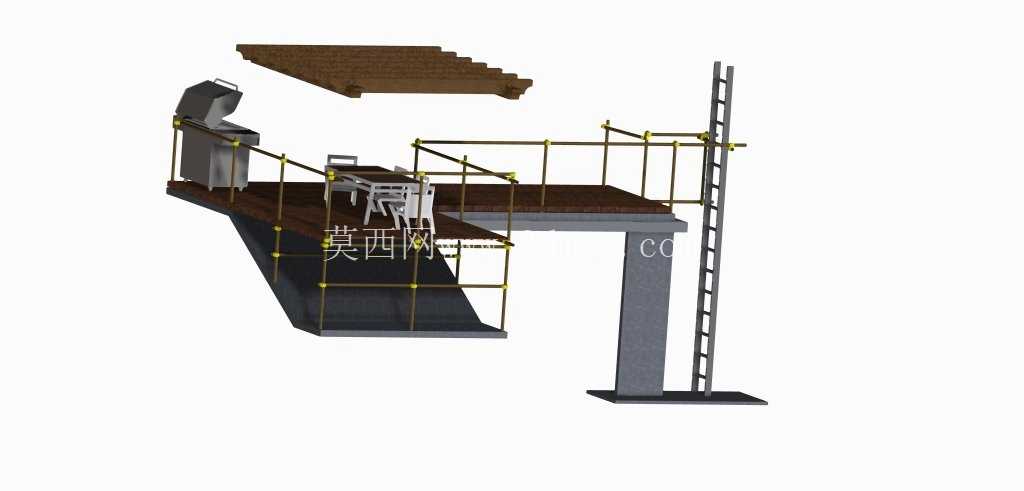

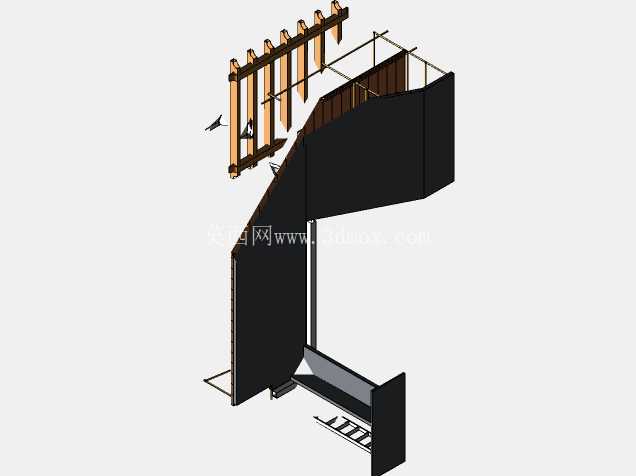

从结构组成来看，整个平台采用单立柱加侧边斜向支撑的受力形式，没有做常规的四立柱框架，主要是考虑到这类平台很多时候安装在建筑侧边的狭小区域，地面可固定的点位有限，单根矩形截面主立柱落地，底部配整块预埋式安装底板，通过膨胀螺栓和混凝土地面固定，能减少地面开挖的工作量，斜向支撑从主立柱中上部延伸到平台靠近建筑侧的底部，抵消平台悬挑部分带来的倾覆力矩，不用在建筑外墙上额外打太多固定点，降低对建筑外立面的破坏。平台的铺板采用分块式设计，图里能看到拆分的铺板模块，这样做的好处是单块铺板重量控制在单人可搬运的范围内，后期如果某块铺板出现磨损、腐蚀，不用整体掀开整个平台面层，单独更换对应模块就行，铺板下方是型钢焊接的框架主梁，次梁按等间距排布，保证铺板不会出现局部塌陷的情况。

护栏部分的设计是重点，临边的护栏采用横杆加立杆的组合，立杆底部直接和平台主梁焊接固定，不是用螺栓固定在铺板上，避免长期使用后螺栓松动导致护栏失稳，上下两道横杆的高度差符合临边防护的安全要求，所有横杆和立杆的连接节点都做了圆弧过渡处理，没有尖锐的外露焊口，防止人员磕碰受伤。侧边的直梯是和主立柱绑定安装的，梯梁直接贴在主立柱的侧面焊接固定，不用单独做梯具的基础，节省安装空间，梯步的间距按人体工程学取值，爬梯的顶部和平台面齐平，人员上下的时候能直接跨步到平台上，不会出现踩空的风险，爬梯和护栏的衔接位置特意留了安全开口，开口处做了可开合的防护栏门，平时关闭防止平台上的人员意外跌落，上下的时候打开即可。

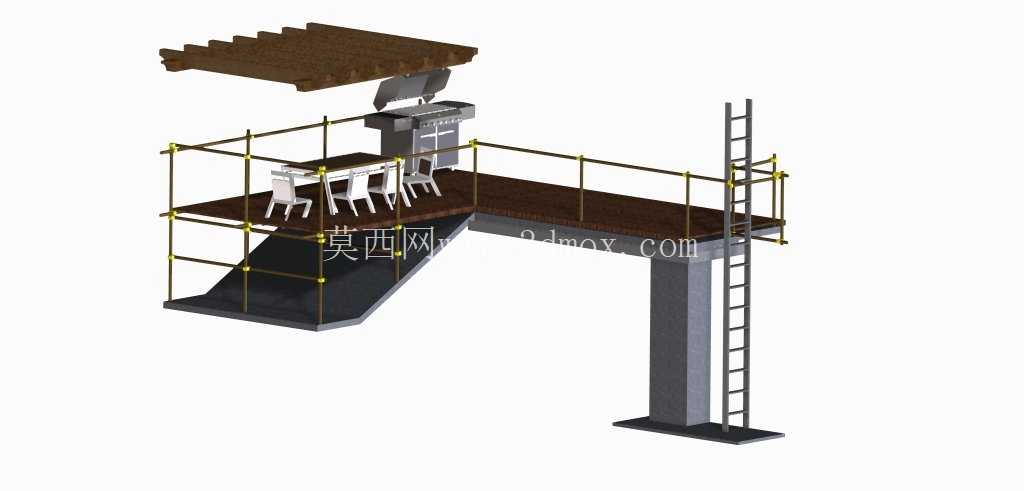

平台上预留了小型户外设备的安装位置，比如图里的烧烤类设备，放置区域的铺板下方做了额外的次梁加密，防止设备长期放置导致铺板变形，旁边的桌椅摆放区域没有做额外加强，按常规休闲停留的载荷设计即可。设计的时候还要考虑安装边界，整个平台的悬挑长度不能超过主立柱支撑点的受力限值，落地底板的尺寸要根据现场地面的承载力来调整，如果是软土地基还要额外做预埋件的混凝土浇筑，不能直接用膨胀螺栓固定在素土上。另外所有外露的金属构件都要考虑户外防腐的处理，建模的时候要预留防腐涂层的厚度间隙，避免安装的时候因为涂层厚度导致构件装配卡滞，护栏和爬梯的所有连接焊缝都要做连续焊，不能有点焊虚焊的情况，毕竟户外环境温差大、湿度高，点焊位置很容易出现锈蚀断裂的问题。

很多新手做这类结构的时候，容易把斜向支撑的角度做的太陡或者太缓，太陡的话支撑抗倾覆的效果差，太缓的话会占用平台下方的通行空间，一般角度控制在45度到60度之间是比较合理的，既能保证受力性能，也不会过多占用下部空间。还有铺板的拼接缝隙，建模的时候要预留热胀冷缩的间隙，毕竟户外环境冬夏温差大，金属或者木质铺板都会有热胀冷缩的情况，如果不留间隙，高温天气铺板起拱会直接影响使用安全。爬梯的最下端离地面的高度不能太高，控制在20厘米以内，方便人员第一步踩踏，也避免小孩随意攀爬出现危险。
