欧式建筑装饰罗马柱柱头压铸构件

做建筑装饰五金结构设计快十二年，经手的欧式构件三维模型少说也有几百套，这类柱头构件的设计逻辑和普通工业结构件完全是两个思路，不能只盯着力学性能算，得把安装适配性、装饰面一致性、压铸成型的工艺边界全揉到一起考量。先从实际应用场景说，这类构件主要用在低层欧式建筑的外廊柱端、室内挑高空间的装饰柱衔接处，还有别墅庭院的围栏柱顶位置，既承担上下柱段的衔接过渡功能，也要通过曲面造型弱化方形柱体的生硬棱角，让整体柱式的视觉比例更协调。很多刚入行的设计师做这类构件容易犯的错，是把造型曲面做的太夸张，忽略了实际安装的边界条件——上下两端的方形安装面必须保持绝对的平面度，平面度公差要控制在0.1mm以内，不然现场打胶安装的时候会出现缝隙，后期打密封胶也盖不住，雨水渗进去会腐蚀内部的固定件，用个两三年就会出现松动脱落的隐患。

从功能特性上拆解，这个构件的核心作用有三个：第一是结构衔接，上下两端的方形法兰面分别和上方的柱帽压板、下方的柱身主体连接，法兰面上预留的沉孔位置要和常规装饰柱的固定孔位完全匹配，不能出现现场重新打孔的情况，毕竟现场安装的工人没有高精度加工设备，孔位偏差超过2mm就很难对准；第二是造型过渡，中间的鼓形曲面段是整个柱头的视觉核心，曲面的曲率变化要平缓，不能出现锐角棱边，一方面是压铸的时候铝液填充更顺畅，不容易出现冷隔、缺料的缺陷，另一方面是后期做表面喷涂或者电镀的时候，锐角位置的涂层厚度很难达标，户外使用用不了多久就会出现涂层脱落、基材锈蚀的问题；第三是受力分散，柱体上方传递下来的竖向荷载，会通过柱头的渐变曲面均匀分散到下方的柱身截面上，避免柱身端面出现应力集中，尤其是用在户外围栏上的时候，偶尔会有人员倚靠或者外物碰撞，渐变的结构能把局部冲击力分散开，不会出现柱头根部断裂的情况。

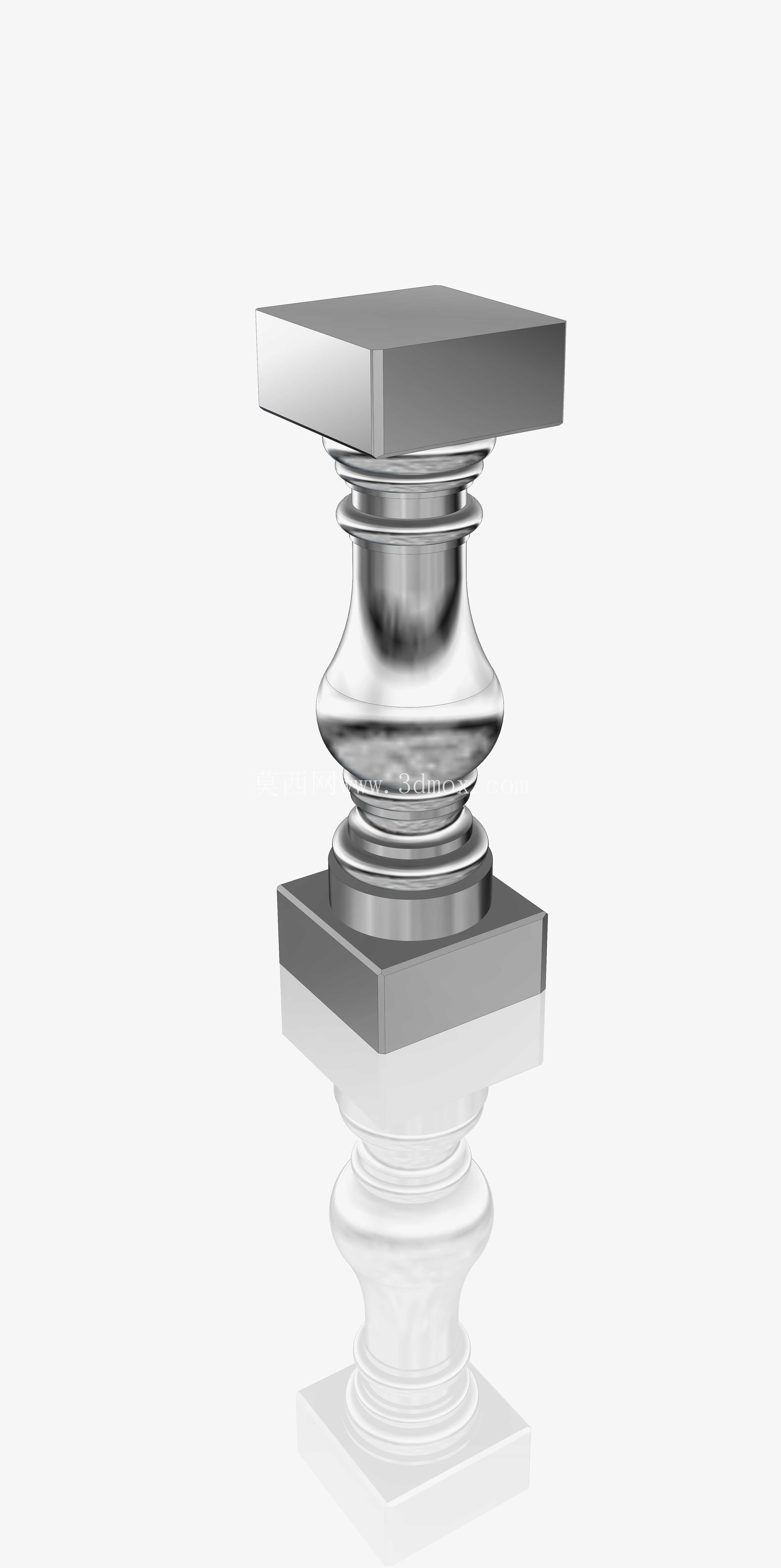

说回设计思路，最开始做这类构件的时候我总想着把曲面做的更有层次感，加了好几道凹凸的装饰线，结果试模的时候发现，那些窄小的凹槽位置不仅铝液填充不满，后期脱模的时候还容易粘模，修模修了三四次都没解决，后来干脆把多余的装饰线全部去掉，只保留两道平缓的环形凸缘，既保留了欧式构件的层次感，又把压铸的工艺难度降了下来。尺寸边界这块是最需要注意的，上端方形安装面的边长要比下方柱身的截面边长大出20mm，形成一个小小的压边，安装的时候这个压边刚好能盖住柱身端面的切割误差，就算柱身切割的时候有1-2mm的尺寸偏差，压边也能完全遮住，不会露出难看的接缝。中间曲面段的最大直径不能超过上端安装面的边长，不然运输的时候突出的曲面部分很容易被磕碰变形，毕竟这类压铸构件的壁厚一般只有3mm，突出太多的话抗冲击能力会很差，搬运的时候稍微碰一下就会凹进去，后期很难修复。

还有个容易被忽略的细节，就是构件的脱模斜度，很多新手做设计的时候只给外表面做斜度，内表面的斜度留的不够，压铸开模的时候很容易把构件的内表面拉伤，我一般会把内外表面的脱模斜度统一设置成1.5度，既不会影响最终的造型效果，又能保证脱模顺畅，减少模具的磨损。另外，整个构件的壁厚要尽量保持均匀，最厚的位置不要超过4mm，最薄的位置不能低于2.5mm，壁厚差太大的话，压铸冷却的时候会出现收缩不均，表面会有明显的缩痕，做表面处理的时候根本盖不住，做出来的成品外观合格率会非常低。安装孔的位置要距离法兰边缘至少15mm，距离太近的话，拧固定螺丝的时候很容易把法兰边撑裂，毕竟压铸铝合金的延伸率不算高，孔位离边缘太近的话，受力的时候很容易出现开裂。

实际项目里用这类构件的时候，还要考虑和相邻构件的配合公差，比如和上方柱帽的配合，配合面的间隙要控制在0.5mm以内，间隙太大的话，打胶密封的时候胶层太厚，时间长了胶层老化会出现开裂漏水；间隙太小的话，现场安装的时候因为加工误差可能装不进去，工人硬敲的话会把构件的漆面碰坏。还有表面处理的适配性，设计的时候要尽量避免出现封闭的凹槽，不然做喷涂或者阳极氧化的时候，凹槽里的积液很难排干净，会出现表面色差或者积液腐蚀的问题。我之前有个项目就是因为构件上留了个封闭的小凹槽，做氟碳喷涂的时候积液没吹干净，发到现场安装完不到半年，凹槽位置就开始流锈水，把整个柱面都污染了，最后只能全部拆下来返工，损失不小。

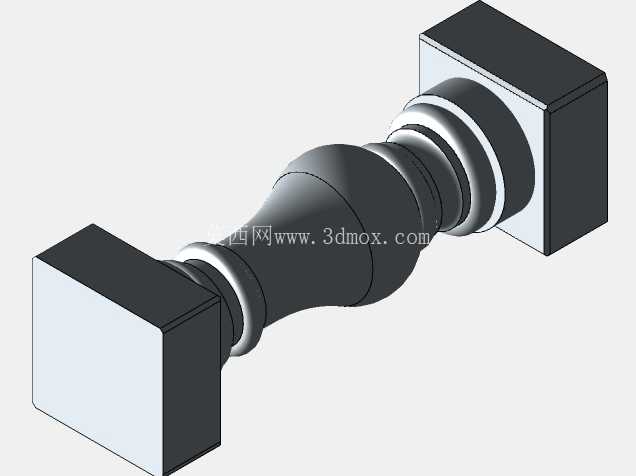

从建模的角度来说，做这类构件不要一上来就用复杂的曲面命令扫掠，先把上下两个安装基准面定好，画出中心轴线，然后用旋转命令做出主体的基础曲面，再把两端的法兰面拉伸出来，最后倒圆角过渡就行，整个模型的参数要全关联，后期如果要调整尺寸比例，直接改参数就能生成新的模型，不用重新画。很多人做这类装饰构件的模型喜欢用很多碎面拼，不仅文件大，后期导成STEP格式给模具厂开模的时候，很容易出现破面，模具厂修面要花很多时间，反而耽误项目进度。建模的时候还要注意，所有的棱边都要倒至少R0.5的圆角，不要留尖锐的边，一方面是生产的时候不容易划伤人，另一方面尖锐的边在模具上是很薄的刀口，压铸生产的时候很容易塌边，模具的寿命会短很多。

这类构件看着结构简单，实际上要兼顾装饰效果、工艺可行性、安装便利性三个方面，哪一点没考虑到，最终落地的时候都会出问题。比如之前有同行做的类似柱头，把中间曲面的弧度做的太陡，结果压铸的时候铝液在曲面位置形成卷气，成品里面有很多气孔，做表面处理的时候气孔位置会冒泡，根本做不了高光的表面效果，最后只能改模具，把曲面曲率调缓，才解决了气孔的问题。还有的设计把安装孔做成了通孔，没有做沉孔，螺丝拧完之后螺丝头突出在安装面上，和上方的柱帽贴不严，留下很大的缝隙，最后只能在现场挨个扩沉孔，费工费时。所以做这类三维模型的时候，不能只看着外观好看，要把从生产、运输到安装的全流程问题都提前考虑到，建出来的模型才是能实际落地生产的，而不是只能看的效果图。
