教学用绘图圆规三维结构设计模型

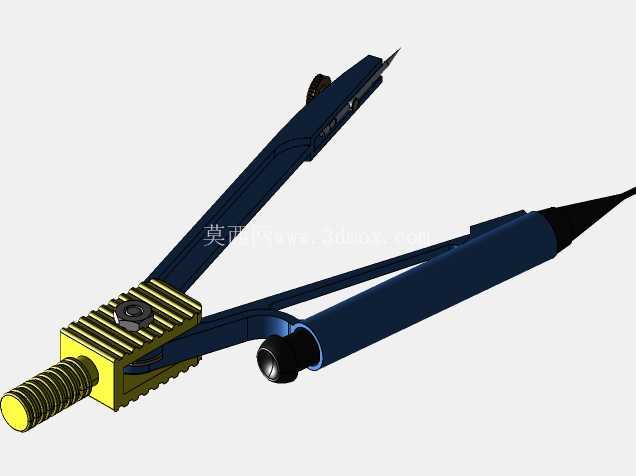

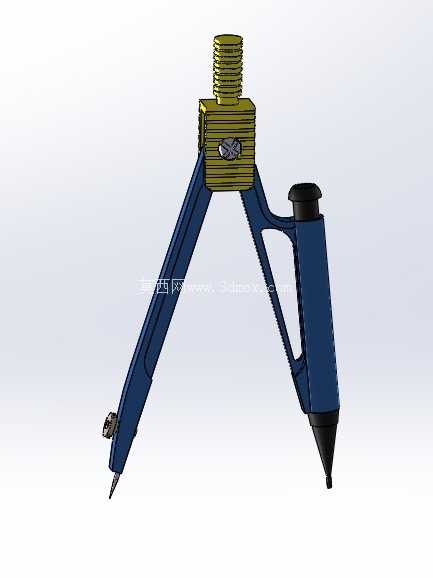

　　日常教学与工程手工绘图场景中，这类两脚式绘图圆规是普及率极高的基础绘图工具，主要承担圆周绘制、弧线段勾勒、等距尺寸量取转移等核心功能，从初中几何课堂的基础作图练习，到机械设计前期的手绘方案草图绘制，再到服装打版、建筑手绘等领域的等距标记作业，都能见到这类工具的应用身影。不同于专业制图室的大型绘图规，这款圆规的结构设计完全适配手持操作的人机需求，整体采用铰接式两脚布局，其中一脚集成铅芯夹持结构，另一脚为固定针尖定位端，铰接位置设置了带防滑齿纹的锁紧调节块，可通过顶部的锁紧螺钉调整两脚开合的阻尼力度，既保证画圆过程中两脚开度不会意外偏移，又能在需要调整半径时顺畅转动调整角度。

　　从结构细节来看，针尖定位端的金属针采用可拆卸式设计，针尖露出长度可通过尾部的旋钮微调，避免针尖过长扎穿绘图垫板、或是过短无法稳定固定圆心的问题；铅芯夹持端配套了自动铅芯锁紧结构，无需额外工具即可快速更换不同硬度的绘图铅芯，铅芯座与支脚的连接位置设置了小角度转动副，可保证绘图过程中铅芯始终与纸面保持合适的接触角度，避免铅芯单侧过度磨损或是刮花纸面。调节块位置的防滑齿纹采用等距直齿布局，齿高控制在0.8mm左右，手指拨动调节时不会出现打滑问题，调节块与两脚的连接采用滑动式卡槽结构，调整半径时滑动顺畅无卡滞，锁紧后配合铰接点的阻尼结构，可将两脚的开度误差控制在0.1mm以内，保证绘制圆弧的半径精度满足手工绘图的公差要求。

　　整体结构的尺寸边界完全适配日常收纳需求，收拢状态下整体长度控制在150mm左右，最大开合半径可达到180mm，可覆盖常规A3幅面以内的绝大多数圆周绘制需求，支脚主体采用工程塑料与金属嵌件结合的结构，既控制了整体重量，长时间手持绘图不会产生明显的疲劳感，又在铰接、锁紧、针尖夹持等受力位置嵌入金属嵌件，避免反复调节过程中塑料结构出现磨损松旷，延长工具的整体使用寿命。

　　建模过程中针对这类量产文具的装配公差做了对应还原，所有转动副位置都预留了合理的装配间隙，铅芯夹持孔、针尖安装孔的尺寸都按照实际量产的公差带做了偏移处理，既可以直接用于3D打印的功能验证，也能作为文具结构改良设计的基础参考模型，还原了实际产品中防滑纹理、锁紧螺钉、转动阻尼结构等细节特征，没有做过度的外观简化，结构装配关系完全匹配实际量产产品的组装逻辑，可直接用于结构干涉检查、运动行程验证等设计环节。
