带抽屉树形壁挂置物书架结构设计

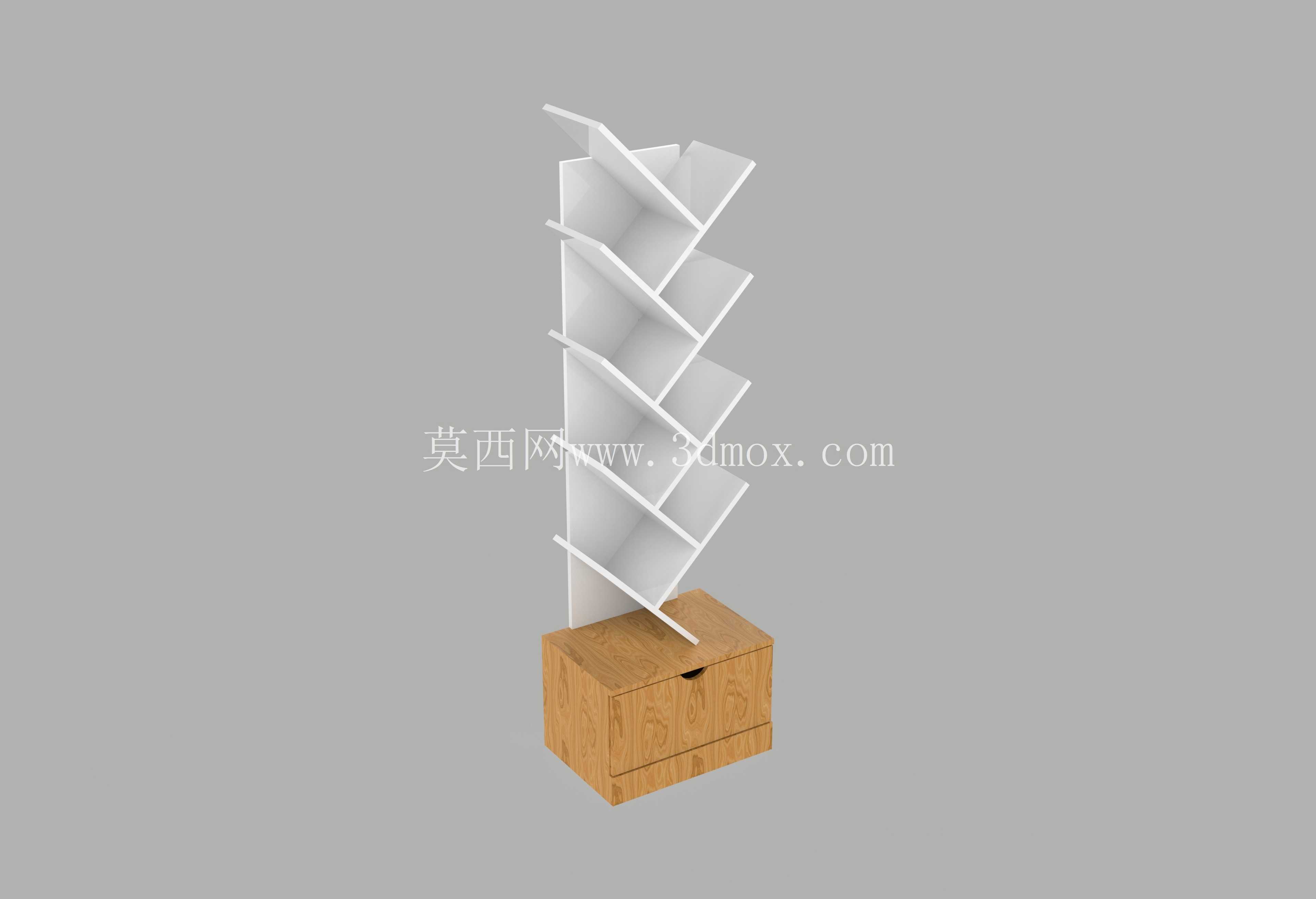

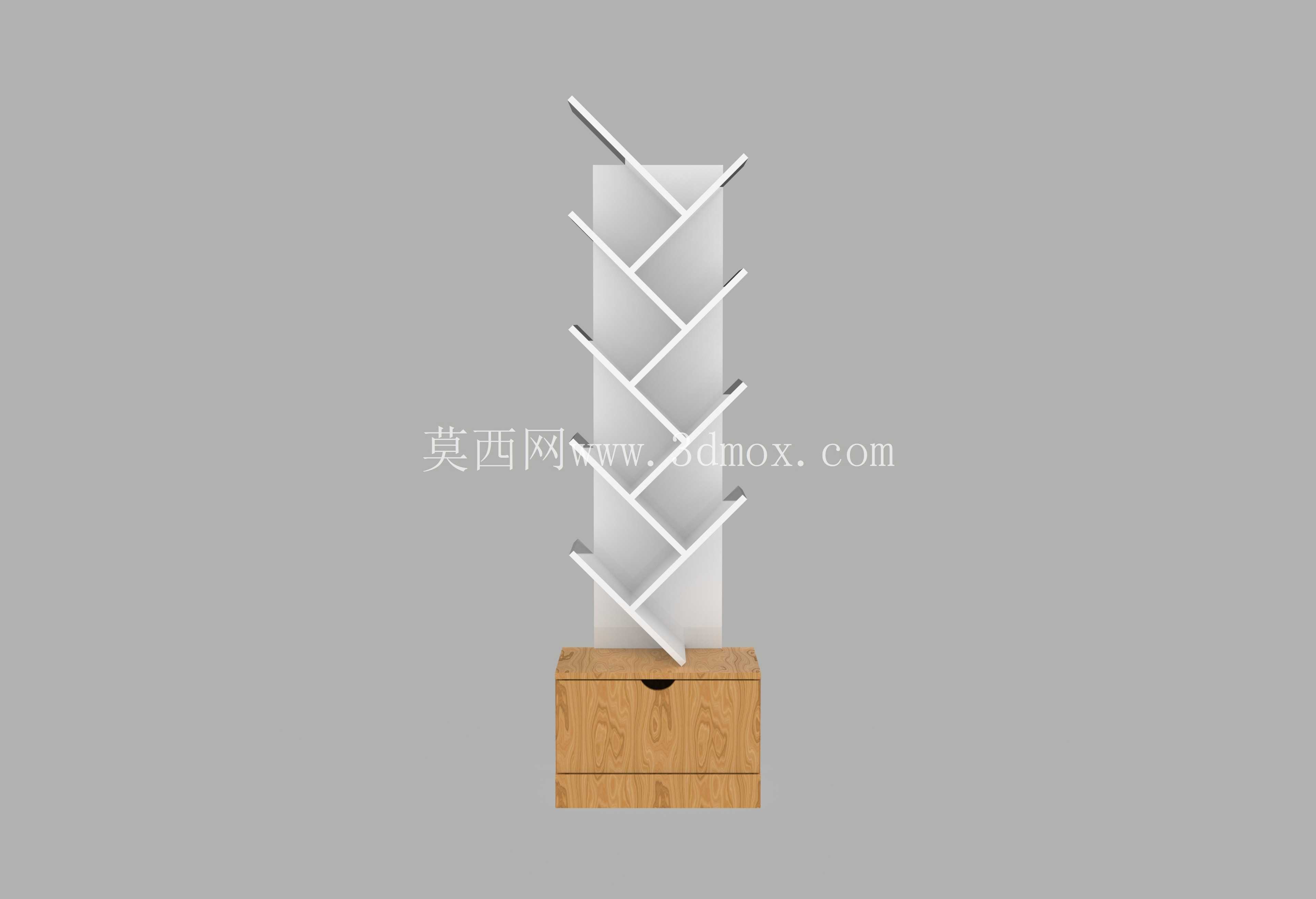

　　这款树形壁挂置物架的设计，最初是针对小户型玄关、客厅边角墙面的垂直空间利用需求展开的，区别于常规落地书架占用地面通行面积的问题，整体采用壁挂安装形式，所有承重结构通过背部预埋的挂点与墙面膨胀螺栓连接，安装时需确认墙面为实心砌体或混凝土基层，单组挂点承重不低于15kg即可满足日常置物需求。整体结构分为上部斜向分层置物区与下部抽屉收纳区两个功能模块，上部置物层板采用错落倾斜排布，每层板向外倾斜12度，既可以避免放置的书籍、摆件滑落，又能形成错落的视觉层次，层板与背部竖向支撑采用嵌入式榫卯加胶接的连接形式，无需额外金属固件即可保证连接强度，层板边缘做1.5mm圆角处理，避免日常使用时磕碰划伤。

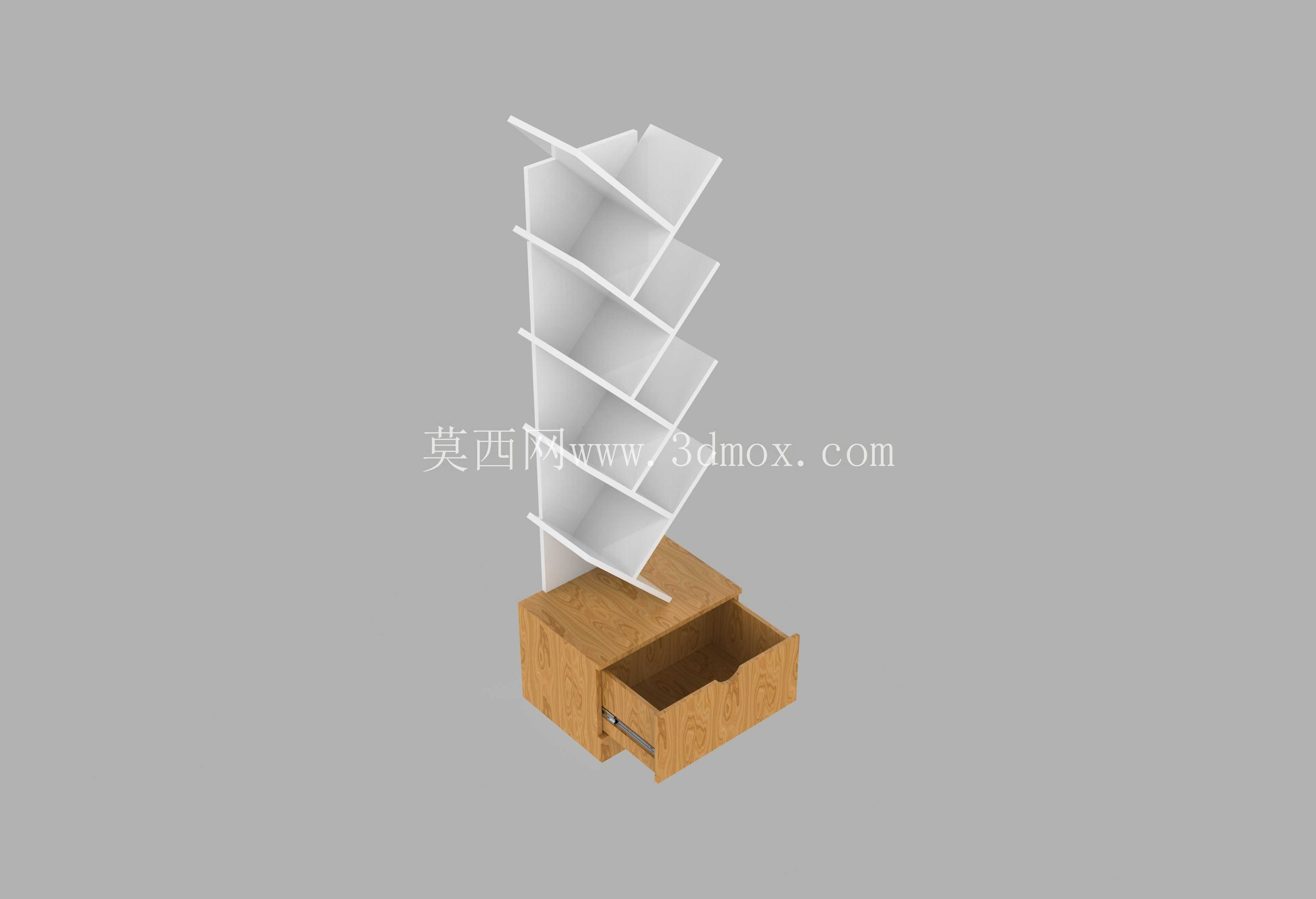

　　下部的抽屉模块采用实木拼接结构，抽屉滑轨选用隐藏式三节阻尼滑轨，抽拉行程为180mm，可完全拉出抽屉内部空间，方便存放小件零散物品，抽屉面板与上部树形结构的木纹纹理保持连贯，安装后整体视觉统一性更强。从结构设计的细节来看，背部的竖向支撑龙骨采用整根实木方料加工，宽度为60mm，厚度为25mm，所有层板的受力点均直接传递到竖向龙骨上，再通过龙骨分散到墙面挂点，避免层板直接受力导致的变形问题，每层置物板的有效置物宽度为220mm，深度为150mm，可容纳常规32开书籍、小型绿植摆件、玄关钥匙收纳盒等物品，下部抽屉的内部尺寸为宽200mm、深180mm、高100mm，可存放鞋刷、鞋油、便签本等零散小物件。

　　在实际应用场景中，这款置物架可安装在玄关墙面替代常规鞋架使用，上层倾斜层板可放置常穿的拖鞋、休闲鞋，下部抽屉可收纳鞋护用品；也可安装在客厅沙发旁的空白墙面作为小型书架使用，放置常看的书籍、装饰摆件；还可安装在卧室墙面作为壁挂置物架，放置香薰、睡前读物等物品。设计过程中重点考量了安装边界的适配性，整体结构距离墙面的最大突出尺寸为200mm，不会占用过多通行空间，整体高度为1200mm，安装时底部距离地面高度建议设置为800mm，既方便拿取抽屉内的物品，又能避免日常走动时磕碰。

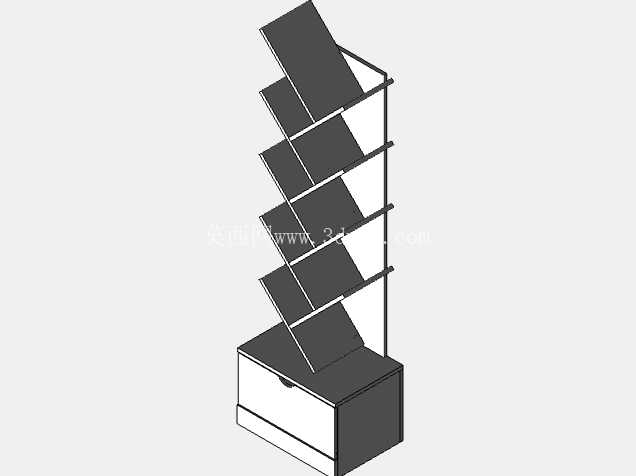

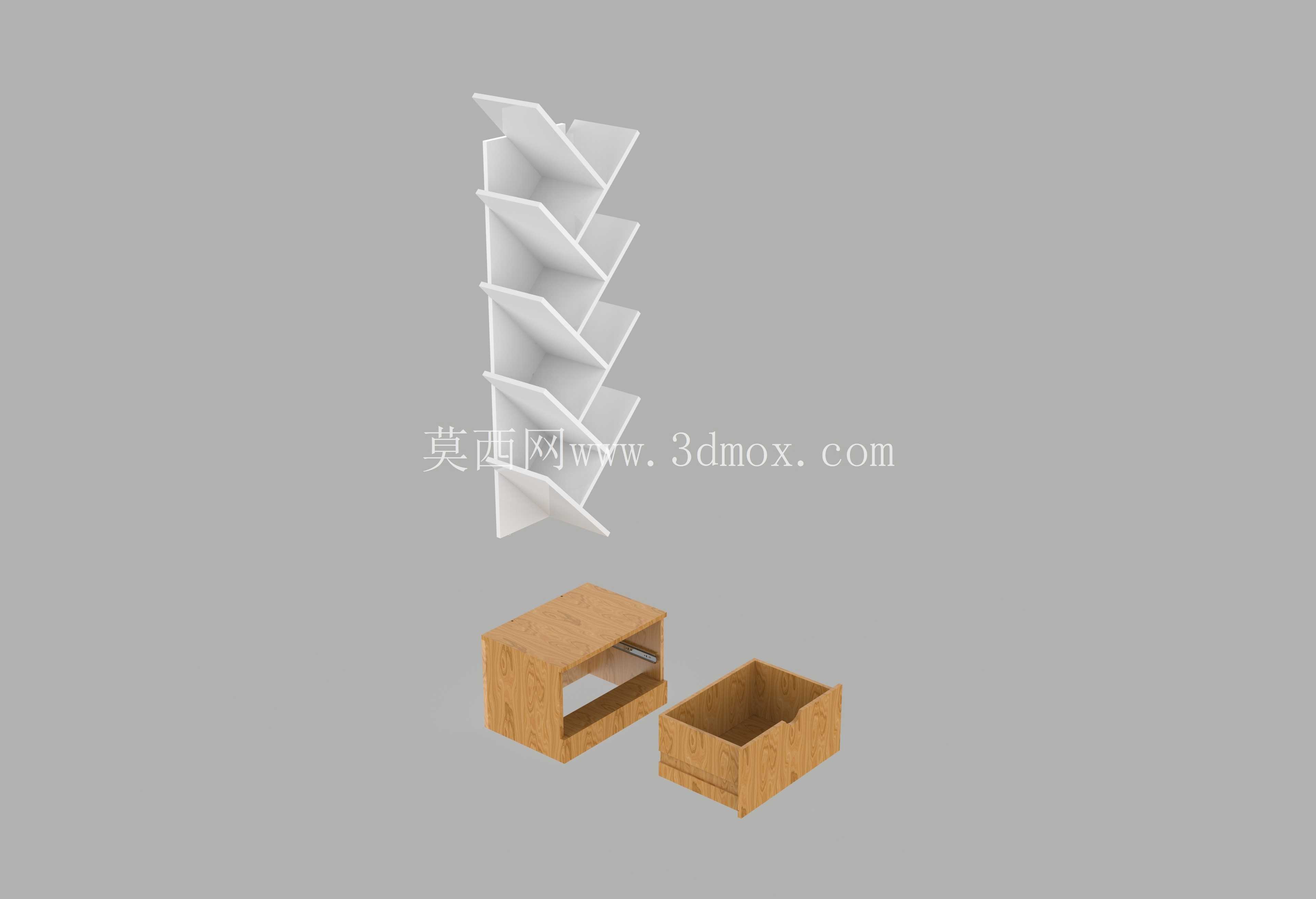

　　层板的倾斜角度经过多次调整，12度的倾角既可以保证放置物品的稳定性，不会因为倾角过大导致物品滑落，又能避免倾角过小导致的物品取放不便，每层板之间的垂直间距为180mm，可容纳高度在160mm以内的书籍或鞋类物品，适配绝大多数日常置物需求。抽屉部分的结构设计采用了无外拉手的形式，通过抽屉面板下沿的内凹缺口实现抽拉操作，整体外观更加简洁流畅，没有突出的五金件破坏整体造型。从建模的结构逻辑来看，所有零部件均采用可拆分的独立结构设计，方便后续加工时的板材下料，竖向龙骨与层板的连接位置预留了0.2mm的胶接间隙，可保证木工胶填充后连接强度达到使用要求，挂点位置在龙骨背部做了沉孔处理，安装后挂墙固件不会外露，保证外观的整洁性。
