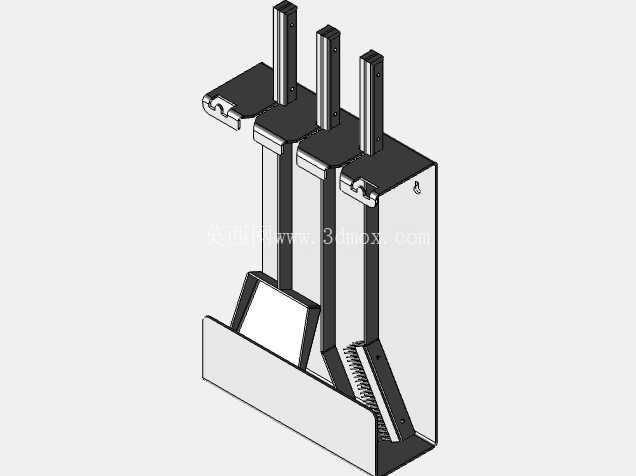

壁挂式壁炉钢板支撑套件结构设计

这套壁挂式壁炉的钢板支撑套件，是针对嵌入式壁挂采暖炉开发的承载安装结构，日常应用场景集中在小户型家装、公寓式住宅的独立采暖区域，也可适配商用办公空间的内嵌式装饰壁炉安装需求，核心作用是承担壁炉主体的静载荷，同时预留出管线排布、散热通风的安全间隙，避免壁炉运行时的高温直接传导至墙面基层。

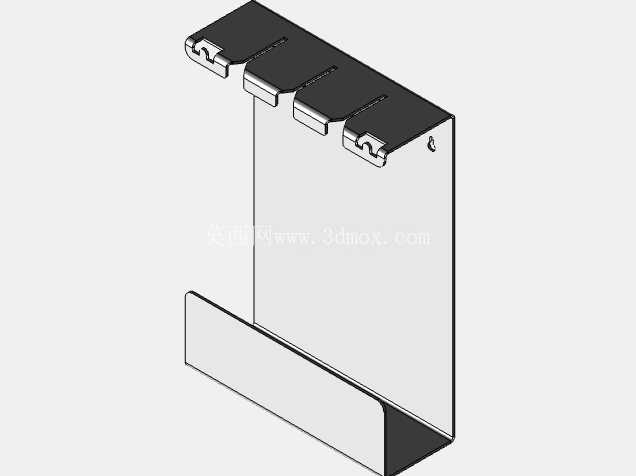

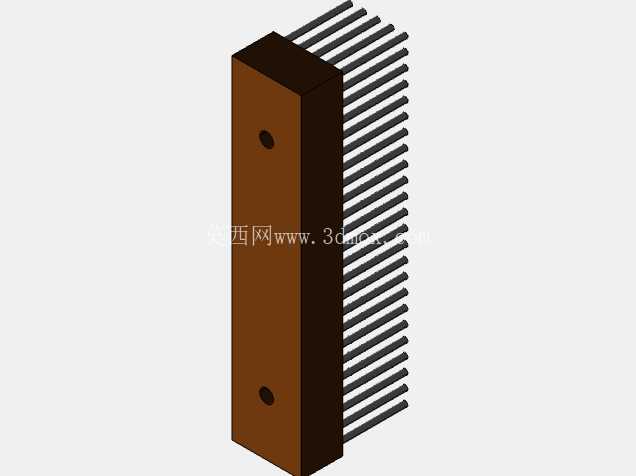

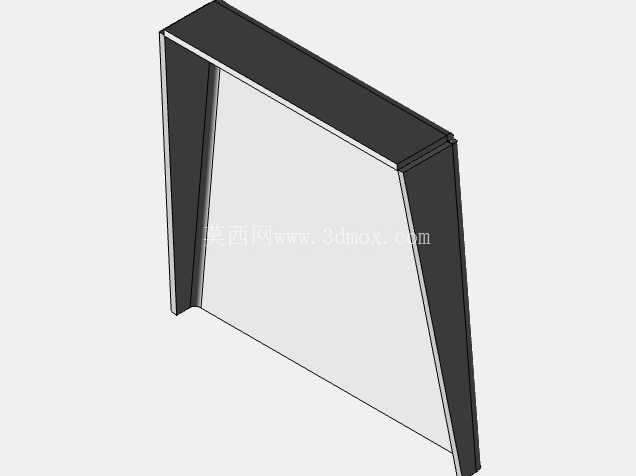

从结构功能来看，整套构件采用多组竖向支撑立柱搭配底部承托托板的组合形式，三根等距排布的竖向方钢立柱上端设置挂接卡扣，可直接卡入墙面预装的挂装轨道，安装时无需在壁炉本体上额外焊接挂点，能降低现场安装的对位难度；底部的L型承托板边缘做了翻边强化处理，翻边高度刚好匹配壁炉底座的限位槽，安装到位后可限制壁炉前后方向的窜动，托板内侧设置的斜向加强筋，能抵消壁炉满载运行时的前倾力矩，避免长期承重出现结构变形。构件侧边预留的穿线缺口，可方便采暖管线、温控线缆从侧方引出，不会在墙体与壁炉之间形成挤压死折，能延长管线的使用寿命。

设计过程中优先考虑了安装边界的适配性，整套构件的外轮廓宽度控制在适配主流600mm宽度壁挂壁炉的范围内，竖向立柱的长度预留了15mm的上下调节余量，可适配墙面挂点±10mm的安装误差，降低现场施工的打孔精度要求；构件与墙面接触的位置设置了绝缘隔热垫片，既可以阻断热量向墙体传递，也能避免不同金属材质接触产生的电化学腐蚀。所有钢板构件的折弯圆角统一采用R2的工艺圆角，没有尖锐的飞边棱角，安装过程中不会划伤施工人员，也不会破坏壁炉外壳的喷涂面层。

从实际使用的角度出发，这套支撑结构的静载承重冗余量达到了额定载荷的2.5倍，即使壁炉内部加装蓄热石材、额外的换热组件，也不会出现结构下挠的问题；构件表面的喷涂处理可适配多数家装的墙面配色，安装后外露部分不会显得突兀，和壁炉本体的衔接缝隙控制在2mm以内，不需要额外加装装饰压条就能满足外观要求。结构上没有采用复杂的焊接拼接，多数连接位采用螺栓紧固的形式，后期如果需要维护壁炉内部构件，只需松开底部的限位螺栓就能将壁炉整体抬下，不需要完全拆除墙面的挂装结构，能大幅降低后期维护的工作量。

在安装尺寸的校核上，设计时已经考虑了不同墙面基层的差异，不管是实心砖墙还是轻钢龙骨石膏板墙，只要在挂点位置加装对应的承重背板，这套支撑构件都能适配，立柱上的长条形安装孔可兼容不同间距的膨胀螺栓固定位，不需要施工人员现场二次扩孔；底部承托板的离地高度预留了足够的管线弯折空间，即使是采用下进下出管线布局的壁炉，也能满足管线的最小弯曲半径要求，不会出现管线弯折堵塞的问题。整套结构没有多余的装饰性构件，所有的折弯、开孔、加强结构都是围绕承重、安装、散热三个核心需求设计，没有冗余的加工工序，适合批量钣金加工生产，加工过程中材料利用率能达到87%以上，可有效控制生产制造成本。
