低矮型180度开启无间隙阻尼合页结构

在工业机柜、洁净室防护门、精密设备检修舱门这类对安装空间、开合精度有严苛要求的场景里，常规合页往往会遇到安装位突出干涉、转轴旷量导致门体错位、长期开合摩擦产生异响与粉尘的问题，这款低矮型合页正是针对这类痛点完成的结构设计。从实际选型适配的角度看，它的低矮型结构首先压缩了合页安装后在门板外侧的突出高度，不会在门板开合路径上形成凸起障碍，适配门板与安装框架间隙较小的紧凑安装场景，比如超薄型工业控制柜、嵌入式设备舱门这类对外观平整度、空间占用要求高的部位，安装后不会因为合页突出造成剐蹭或者积灰死角。

这款合页的核心设计点首先落在180度全开角度的适配性上，常规小尺寸合页很多受卷边结构限制，开启角度往往只能到120度到150度，在设备检修、内部元器件更换的时候，半开的门体会遮挡操作空间，甚至需要临时拆卸门体才能完成作业，而180度全开的结构可以让门板完全贴合到侧方安装面，完全释放门洞的通行与操作空间，不管是人员进出检修还是大尺寸工装的取放都不会受到阻碍。其次是铰链轴的无间隙设计，很多普通合页在转轴与合页卷管之间会预留较大的装配间隙，长期开合磨损之后间隙会进一步扩大，导致门体下沉、密封胶条压合不均匀，甚至出现门锁对位偏差无法正常锁闭的问题，这款合页在转轴与卷管的配合公差上做了严格控制，装配后径向与轴向旷量控制在极小范围内，安装完成后门板不会出现晃动偏移，能够长期保证门体的安装精度，减少后期因为合页旷量导致的门锁、密封件损耗。

内置衬套的结构是这款合页实现静音、防尘、轻阻尼效果的关键，常规金属合页如果是转轴与卷管直接金属接触，开合过程中不仅会产生金属摩擦的异响，长期磨损产生的金属碎屑还会掉落到设备内部，在洁净车间、精密电子生产设备这类对粉尘控制有要求的场景里是严重的隐患，而内置的耐磨衬套隔开了金属部件的直接接触，开合过程中摩擦阻力均匀稳定，不会出现卡顿或者突然松垮的情况，轻阻尼的手感能够让门体在开合过程中保持平稳，不会因为轻微震动就出现门体晃动异响，同时衬套的密封结构也能阻挡外部粉尘进入转轴摩擦面，延长合页的维护周期，不需要定期加注润滑油也能保持顺畅开合。

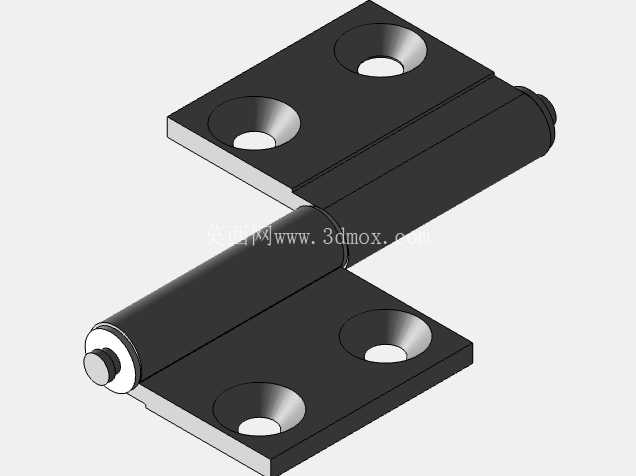

从安装边界来看，这款合页的两个安装页片都采用了沉头孔设计，安装螺丝可以完全沉入页片内部，不会在页片表面形成凸起，保证安装后页片与门板、框架表面完全贴合，不会因为螺丝突出造成安装间隙。页片的四个安装孔位对称分布，安装时不需要区分上下左右方向，降低现场安装的对位难度，同时对称的孔位也让合页的受力分布更均匀，门体的重量能够均匀传递到四个安装点上，避免单侧受力导致的页片变形。转轴部分的端盖采用了封边结构，不会出现转轴脱出的问题，同时端部的圆滑处理也避免了安装和开合过程中尖锐边角划伤操作人员的风险。在实际选型匹配的时候，需要注意这款合页的页片厚度、孔位间距要和门板、框架的安装预留位匹配，因为是低矮型设计，它的页片厚度比普通重型合页更薄，适合搭配轻量化的金属门板、复合板材门板使用，安装时要保证两个页片分别与门板、框架的安装面完全贴合，避免出现安装面倾斜导致合页受力别劲，影响开合手感和使用寿命。
