手动可调式物料搬运升降推车结构

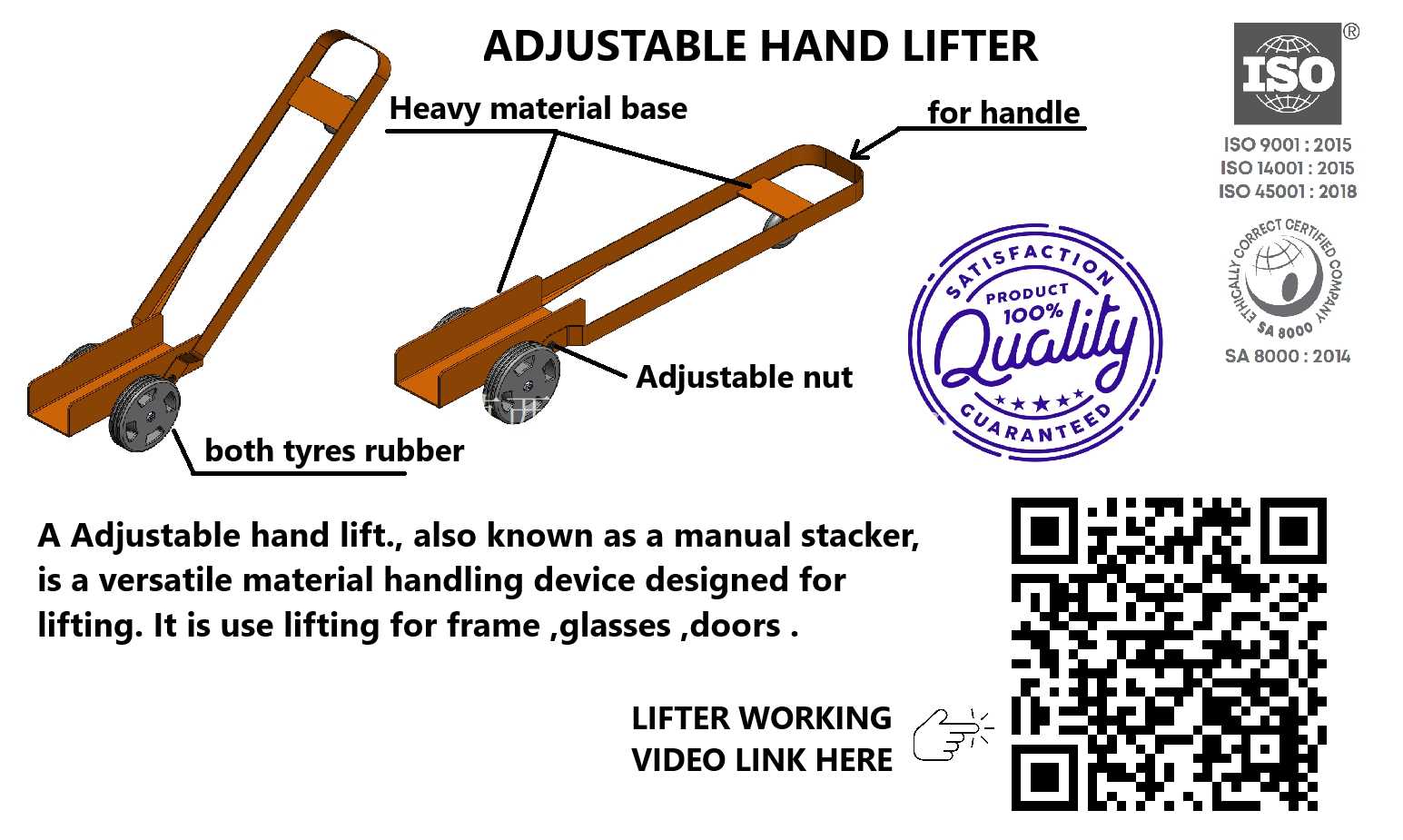

　　在车间小件周转、门店货物移位、装修现场物料转运这类无法驶入大型叉车的窄小作业场景里，手动可调升降搬运设备一直是一线作业人员依赖的轻载搬运工具，这款可调手动升降结构的设计，完全围绕轻载短距离搬运的实际痛点展开，没有冗余的功能叠加，每一处结构都对应实际作业中的具体需求。从结构布局来看，设备采用一体式重型物料底座作为承载核心，底座采用长条形槽钢结构，前端做了斜切收口处理，方便直接插入货物底部的托盘间隙或者货物下方的抬升空间，不需要额外搭配托盘就能完成对框架类构件、玻璃板材、门扇这类长条形扁平货物的托举，这一点刚好适配装修现场搬运门扇、玻璃加工车间转运成品玻璃、门窗厂周转组装完成的窗框这类特殊形态货物的需求，避免了常规平板手推车需要人工抬货上架的额外操作，降低作业人员腰部损伤的概率。

　　承载底座的下方前后端各配置了橡胶材质滚轮，滚轮采用实心橡胶材质，兼顾了车间水泥地面、装修现场粗糙地面、门店瓷砖地面的通行需求，橡胶材质的阻尼特性既可以避免推行过程中打滑，也能减少颠簸对易碎货物的冲击，滚轮的安装轴位做了加强衬套设计，避免长期重载下轴孔变形导致滚轮卡滞。设备的升降调节核心采用可调螺母结构，没有采用复杂的液压或者齿轮传动结构，而是通过螺纹副的自锁特性实现高度锁定，调节时只需要转动调节螺母就能改变底座的抬升高度，调节范围覆盖了常规货物离地50mm到200mm的抬升需求，刚好满足货物离地转运、越过地面小台阶、适配不同高度卸货平台的使用要求，螺纹副的自锁特性不需要额外增加锁定销结构，调节到位后就能自动锁止高度，不会在搬运过程中出现底座下沉的问题，结构简单可靠，后期维护只需要定期在螺纹位置涂抹润滑脂就能保证调节顺畅，没有复杂的密封件或者液压元件需要更换，非常适合非专业设备维护人员使用。

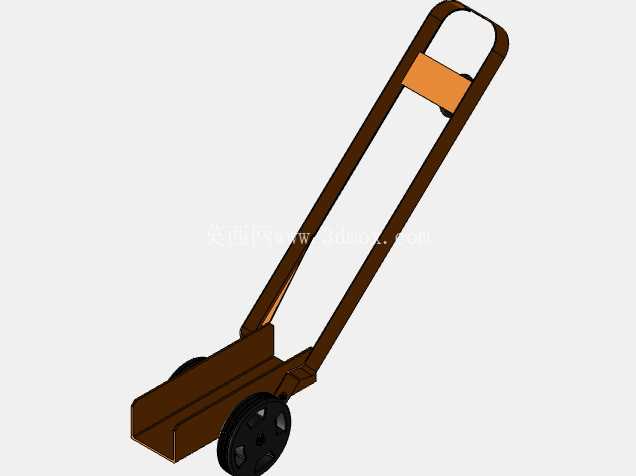

　　操作端采用一体化弯折的长手柄结构，手柄从底座后端向上倾斜延伸，高度刚好适配成年作业人员自然站立的握持高度，推行时不需要弯腰操作，手柄顶端做了圆弧收边处理，握持位置没有尖锐棱角，长时间推行不会硌手，手柄和底座的连接位置做了三角加强筋焊接，避免重载推行时手柄根部出现焊缝开裂的问题。从安装边界和尺寸适配来看，设备整体宽度控制在400mm以内，长度控制在1200mm左右，能够顺利通过常规800mm宽度的防火门、车间通道门，也能进入宽度有限的电梯轿厢内完成高层作业的物料转运，整体自重控制在25kg以内，单人就能完成设备本身的移位和收纳，不需要额外的起重设备辅助。在设计思路上，这款结构完全摒弃了同类产品盲目增加复杂功能的误区，所有结构都围绕轻载短距离搬运的核心需求：底座的厚重设计保证了抬升货物时的重心稳定，不会因为货物重心偏移出现侧翻；橡胶滚轮的选型兼顾了不同地面的通行能力；螺纹调节结构的可靠性远高于同价位的简易液压结构，不会出现液压油泄漏、密封圈老化导致的泄压问题；手柄的角度设计充分考虑了人体工程学要求，降低长时间作业的疲劳感。

　　实际使用过程中，作业人员只需要将设备底座前端插入货物底部，转动调节螺母将底座抬升到合适高度，确认货物稳定后就可以握持手柄推行转运，到达指定位置后反向转动调节螺母降下底座，就能抽出设备完成卸货，整个操作流程不需要额外的辅助工具，单人就能完成150kg以内货物的短距离转运作业，尤其适合没有配置大型搬运设备的小型加工车间、临街商铺、装修施工队这类场景使用，相比常规的固定式平板手推车，它不需要人工将货物抬到车板上，大幅降低了抬货过程中的砸伤、扭伤风险，相比大型手动液压叉车，它的体积更小、自重更轻、维护成本更低，能够在更狭窄的空间内完成作业。在三维建模过程中，这款结构的所有配合尺寸都做了公差适配，螺纹副的配合间隙控制在合理范围，既保证调节顺畅，又不会出现间隙过大导致的升降晃动，滚轮的安装位置做了运动仿真验证，推行过程中滚轮不会和底座、调节螺母结构出现运动干涉，手柄的弯折角度经过多轮模拟验证，保证握持时的施力方向刚好和推行方向一致，减少不必要的力损耗。
