企业自动化用保温移动集成舱体结构

这款预制化集成舱体主要面向工业厂区自动化改造场景，可作为现场自动化控制终端、小型检测设备、边缘计算节点的外置承载空间，解决老旧厂区改造时室内空间不足、现场环境温湿度波动影响精密电子设备运行的痛点，也可适配野外临时作业点位的设备安置需求，无需现场砌筑固定机房，整体吊装到位后即可完成设备部署，大幅缩短现场施工周期。

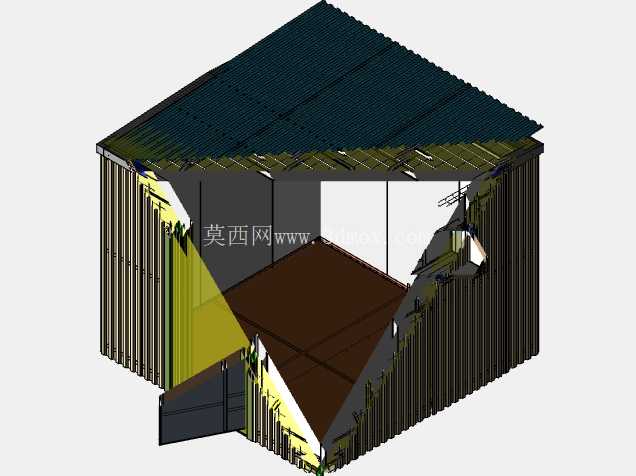

舱体整体采用方管焊接框架作为主承载结构，外覆瓦楞压型金属壁板，壁板与内部框架之间填充保温隔热层，可隔绝外部环境温度传导，在-20℃到45℃的室外环境下，配合内部温控组件即可维持舱内温度稳定，满足常规工业电子设备的运行环境要求。舱顶采用单坡倾斜设计，坡度设置为5%，可快速排走雨水，避免顶部积水渗漏，顶板边缘做外翻折边处理，引导雨水沿舱体侧壁流下，不会沿壁板接缝渗入舱内。

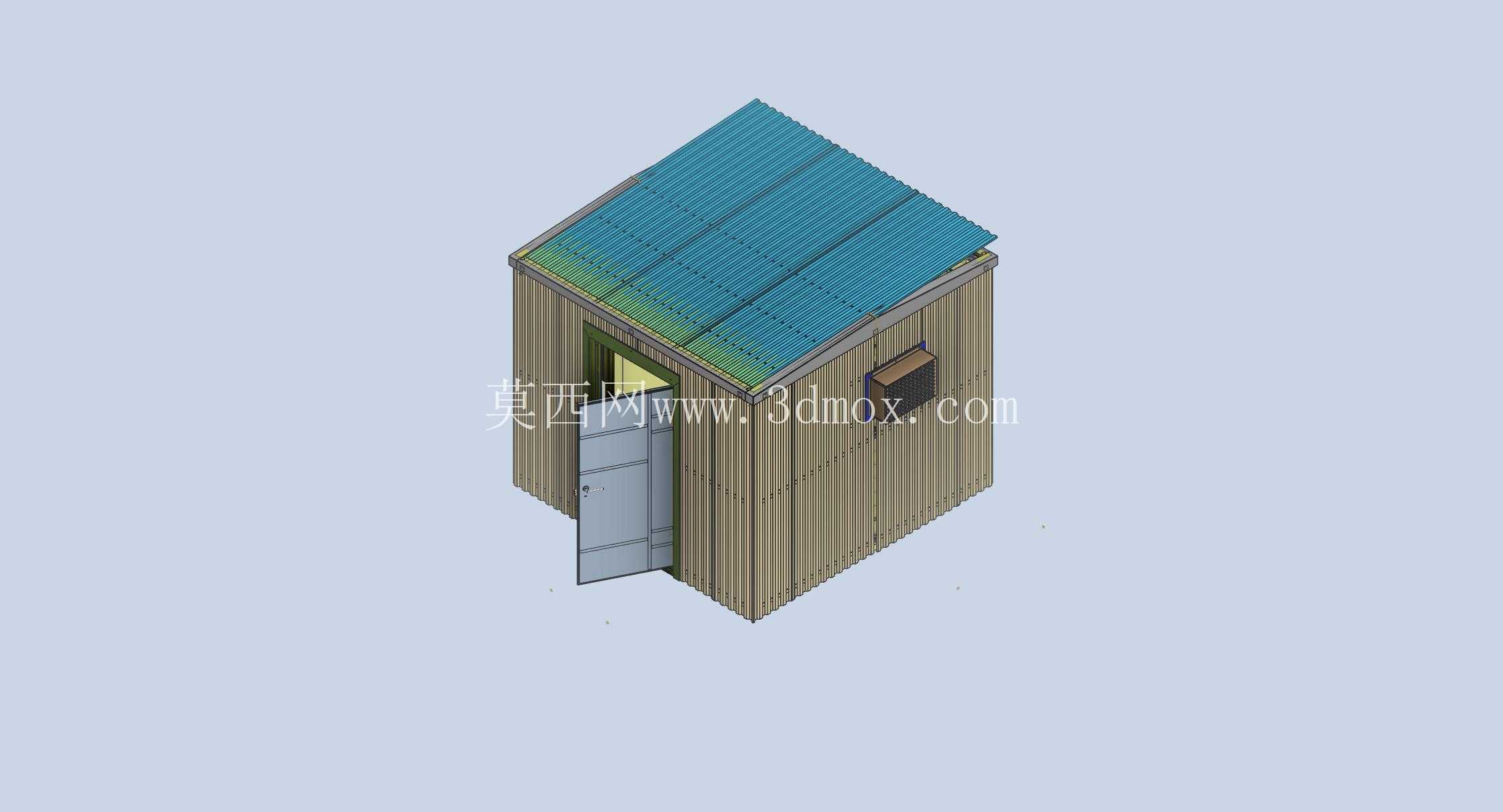

舱体正面设置外开式保温门，门体采用双层金属板夹保温芯材结构，门与门框之间加装三元乙丙密封胶条，关闭后可实现IP54级防护，阻挡室外粉尘、飞溅雨水进入舱内；门体合页采用加厚不锈钢材质，可承受频繁开关的磨损，门锁采用防雨型户外锁具，避免锁芯锈蚀。舱体侧壁开设小型通风观察窗，窗体采用带防虫网的百叶结构，兼顾通风散热与防异物进入功能，窗体边框做密封处理，与壁板连接位置打耐候密封胶，杜绝渗漏隐患。

从设计逻辑上看，这款舱体采用全模块化拆分思路，所有壁板、顶板、门体构件均可在工厂内预制完成后通过螺栓拼接组装，运输时可将所有构件扁平化打包，大幅降低运输体积，相比整体焊接的固定舱体，运输成本可降低40%以上；现场组装无需大型焊接设备，两名作业人员配合常规手动工具即可在4小时内完成整舱拼装，适配无大型吊装设备的偏远作业场景。

安装边界方面，舱体底部设置四个可调式支撑脚，单脚调节行程为150mm，可适应不平整的硬化地面，无需提前做复杂的混凝土地基，仅需将地面夯实找平即可部署；整舱外部轮廓尺寸控制在长2400mm、宽2200mm、高2600mm范围内，满足普通货运车辆的运输限界要求，吊装时可通过顶部预设的四个吊耳完成整体起吊，吊耳采用10mm厚钢板焊接在主框架上，单吊耳额定承载载荷为2t，满足整舱带设备总重不超过5t的吊装安全要求。

舱体内部预留通用设备安装导轨与电气布线槽，用户可根据自身需求安装PLC控制柜、小型工控机、通讯网关等设备，布线槽沿舱体内壁框架布置，强弱电走线分离，避免信号干扰；舱体角落预留接地端子，可直接连接厂区接地网，满足电气设备的接地安全要求。壁板内侧预设设备安装孔位，孔位采用拉铆螺母预置，无需现场钻孔，即可快速固定安装板、设备支架等附件，减少现场加工工作量。

考虑到户外长期使用的耐候性，所有外露金属构件均采用镀锌后喷户外塑处理，塑层厚度不低于80μm，可抵御工业厂区常见的弱酸碱腐蚀、盐雾侵蚀，设计使用寿命不低于15年；舱体底部框架做加高处理，距离地面最小间隙为100mm，避免地面积水浸泡底部框架，同时预留线缆进出孔，孔位配备橡胶密封护圈，线缆穿入后可通过密封胶圈封堵，防止爬虫、雨水沿线缆孔进入舱内。
