工业厂区防护用竖杆式钢制栅栏结构

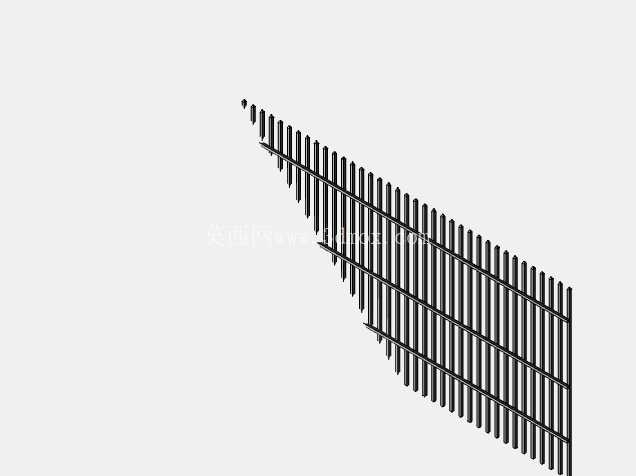

日常做厂区外围防护、设备区域隔离的结构选型时，竖杆式钢栅栏是落地率极高的一类构件，这次梳理的这套钢栅栏结构，完全围绕现场安装的实际边界做了参数化的建模处理，所有竖杆的排布间距、横杆的固定位置都做了工程化的约束，没有多余的装饰性结构，全部为功能服务。

从应用场景来看，这类钢栅栏除了常规的厂区周界围挡，还可以用在生产车间的设备分区隔离、物流通道的人车分流隔断、厂区临边洞口的安全防护，甚至是市政步道的边界围挡，不同场景下的安装固定逻辑是共通的，只需要根据现场的防护高度要求调整竖杆的下料长度即可，不需要改动整体的连接结构。

实际使用过程中，这类竖杆结构的钢栅栏最大的优势是通透率高，不会遮挡厂区内的监控视线，也不会在大风天气下产生过大的风阻，相比实体围挡，在沿海多风区域的厂区使用时，整体结构的抗风载荷要求更低，基础的固定成本也能随之下降。竖杆的顶端做了收尖处理，能够起到一定的防攀爬作用，符合厂区周界安防的基本要求，不需要额外加装刺绳等附属构件就能满足常规的安防需求。

设计思路上，整套结构采用了模块化的排布逻辑，单组栅栏的竖杆间距控制在110mm以内，符合安全防护间隙的强制要求，避免人员肢体穿过间隙造成危险。上下两根横向承载杆采用等边角钢制作，和竖杆之间采用满焊连接，焊接位置做了内凹处理，不会在栅栏的外表面留下突出的焊疤，后期做表面防腐处理的时候能够保证涂层均匀覆盖，没有卫生死角。竖杆采用等截面的矩形方管制作，相比圆管，方管的平面结构在安装的时候更容易对齐，和横杆的焊接接触面积更大，连接强度更有保障，同时方管的棱角结构也能进一步提升防攀爬的效果。

安装边界方面，单组标准段的栅栏宽度控制在3米，适配常规厂区立柱的3米间距排布要求，竖杆的标准高度为1.8米，满足厂区外围防护的高度要求，如果是车间内的设备隔离使用，可以将竖杆截短至1.2米，不会影响整体结构的稳定性。栅栏底部和地面安装基座之间预留了100mm的间隙，方便现场做地面找坡的时候调整安装高度，也能避免地面积水长期浸泡栅栏底部的防腐层，延长整体的使用寿命。横向承载杆的位置分别设置在距离底部150mm和距离顶部100mm的位置，既能够保证竖杆的整体刚度，避免竖杆受外力冲击出现弯折，也不会因为横杆位置过低影响日常的地面清洁作业。

建模过程中，所有的杆件连接位置都做了干涉检查，竖杆和横杆的配合面完全贴合，没有出现重叠或者间隙过大的问题，导出的通用格式文件可以直接导入到不同的三维软件中做工程图转换，也可以直接提取杆件的下料尺寸用于生产加工，不需要二次调整结构。整套结构没有复杂的曲面造型，全部采用标准型材拼接，生产加工的难度极低，普通的焊接加工厂就可以完成制作，现场安装的时候只需要将单组栅栏和预埋的立柱通过螺栓连接即可，安装效率高，后期如果出现局部杆件损坏，只需要更换对应的单根竖杆或者横杆，不需要整组拆除更换，维护成本很低。

从结构受力的角度来看，两根横杆作为主要的承载构件，将所有竖杆连接成一个整体的受力框架，当受到横向冲击载荷的时候，载荷会通过竖杆传递到上下两根横杆，再通过横杆传递到两端的安装立柱上，最终传递到地面基础，整体的受力路径清晰，没有应力集中的薄弱位置。竖杆的壁厚选择2mm的标准壁厚，既能够满足常规的抗冲击要求，也不会因为壁厚过大造成材料浪费，整体的重量控制在合理范围内，单人就可以完成单组栅栏的搬运和安装作业，不需要动用大型吊装设备，特别适合老旧厂区的改造项目使用，在不影响现有生产的前提下就可以完成防护围栏的加装作业。
