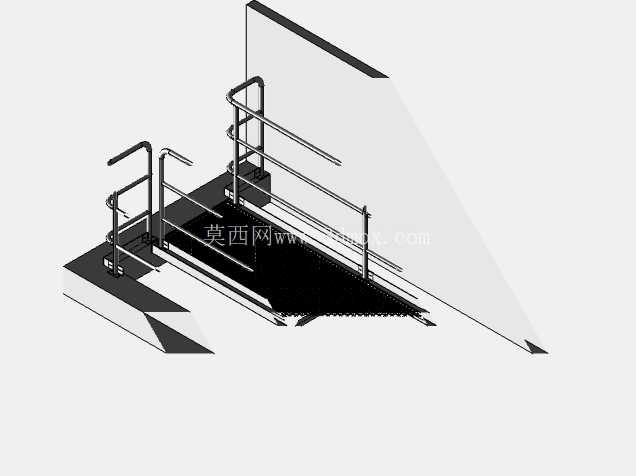

不锈钢拉丝步道与护栏组合结构设计

　　这套不锈钢拉丝步道与护栏组合结构，主要应用于工业生产车间跨设备通行、厂区高差区域人行接驳、设备检修平台临边防护等场景，解决生产区域内人员通行时的高差跨越、临边防护需求，避免人员踩踏设备管线、跌落高差区域的安全隐患。从结构组成来看，整套结构分为步道承载主体与两侧防护护栏两大部分，步道主体采用格栅式承载面板设计，面板表面做拉丝防滑处理，既可以满足人员行走时的摩擦力需求，避免湿滑环境下人员滑倒，同时格栅镂空结构可以让生产区域的积尘、碎屑、废液直接下落，不会在步道表面堆积，减少日常清洁维护的工作量。步道的支撑框架采用矩形不锈钢管材焊接成型，框架底部设置可调式支撑脚，可根据现场安装地面的实际平整度调整支撑高度，适配±30mm范围内的地面高差，不需要额外对安装地面做二次找平处理，降低现场安装的施工难度。两侧护栏采用多道横向横杆搭配竖向立柱的结构形式，竖向立柱底部与步道框架采用螺栓连接固定，不需要现场焊接作业，安装时仅需使用常规扭力扳手即可完成装配，后期如果出现局部构件损坏，也可以单独拆卸更换，不需要整体拆解护栏结构。护栏的最上层横杆高度设置为1100mm，符合工业人行通道防护栏杆的安全高度要求，中间设置两道平行横杆，横杆间距控制在350mm，避免人员从横杆间隙钻出发生坠落风险，所有横杆与立柱的连接位置都做了圆弧过渡处理，没有尖锐棱角，防止人员通行时磕碰受伤。在设计过程中，优先考虑了结构的模块化属性，整套步道与护栏都拆分为标准长度的单元模块，每个单元模块长度控制在1200mm，现场安装时可以根据实际需要的通行通道长度，自由拼接多个单元模块，不需要额外切割修改构件，适配不同跨度的通行需求。

　　步道的有效通行宽度设置为800mm，可满足单人携带常规检修工具通行的宽度需求，单块步道模块的额定承载能力不低于2.5kN/㎡，可满足两名成年检修人员同时携带工具通行的载荷要求，不会出现结构变形、垮塌的风险。护栏的所有管材都采用同材质不锈钢拉丝处理，表面没有额外的喷涂涂层，在工业车间存在油污、弱腐蚀介质的环境下，不会出现涂层脱落、锈蚀的问题，长期使用也能保持结构外观的完整性，减少后期维护的成本。在安装边界方面，步道模块的两端设置有连接法兰，可直接与现有混凝土台阶、设备平台边缘做螺栓固定，不需要额外做预埋构件，对于已投产的生产车间来说，安装过程不会破坏现有地面结构，也不需要长时间停产配合施工，仅需在通道位置组装固定即可投入使用。

　　护栏的立柱安装位置距离步道边缘预留了50mm的安全距离，人员行走时不会出现脚部磕碰立柱的情况，步道边缘还设置有高度20mm的挡边，可防止人员行走时工具、小零件从步道边缘滑落，砸伤下方区域的设备或人员。从结构受力角度来看，步道的支撑框架在格栅面板下方设置了三道横向加强筋，加强筋与主框架采用满焊连接，即使在人员集中站在步道单侧的偏载工况下，框架的最大变形量也控制在1/500以内，不会出现明显的挠度变形，保证行走时的结构稳定性。护栏的立柱与框架连接位置设置了加强三角板，当人员倚靠护栏时，连接位置的应力可以通过三角板分散到整个框架结构上，不会出现立柱根部焊缝断裂的问题，满足临边防护的结构强度要求。

　　整套结构的所有连接螺栓都采用不锈钢材质，与主体结构材质保持一致，避免不同材质接触产生的电化学腐蚀问题，延长结构在复杂工业环境下的使用寿命。在细节处理上，步道格栅面板的拼接位置都做了平齐处理，相邻模块之间的缝隙控制在5mm以内，不会出现高跟鞋鞋跟、小轮检修车卡滞的问题，人员推小型工具车在步道上通行时也能保持平稳，没有明显的颠簸感。护栏的横杆端部都做了封盖处理，避免管材内部进入积水、灰尘，长时间使用后从内部产生锈蚀，所有焊缝位置都做了打磨抛光处理，与拉丝表面保持一致的外观质感，没有明显的焊接痕迹。
