直径50.8毫米不锈钢铝制栏杆铰接连接器

　　在商用建筑护栏、市政景观栏杆、工业设备防护栏的现场装配场景中，铰接式连接件是解决栏杆转角适配、安装误差补偿的核心结构件，这款直径50.8毫米的铰接连接器，正是针对不锈钢与铝制栏杆系统的装配需求开发的结构件。从实际工程落地的角度看，栏杆安装现场往往存在土建施工预留的安装基面偏差、栏杆立柱下料的尺寸公差、转角部位的角度偏移等问题，如果采用刚性直连接头，很容易出现装配应力集中、接口缝隙不均、后期使用中焊缝或连接部位开裂的问题，而铰接结构的存在，能够允许连接部位在一定角度范围内自由偏转，抵消安装过程中的累计误差，同时在栏杆受到侧向冲击载荷时，铰接部位可以通过微小转动分散应力，避免应力集中导致的构件断裂。

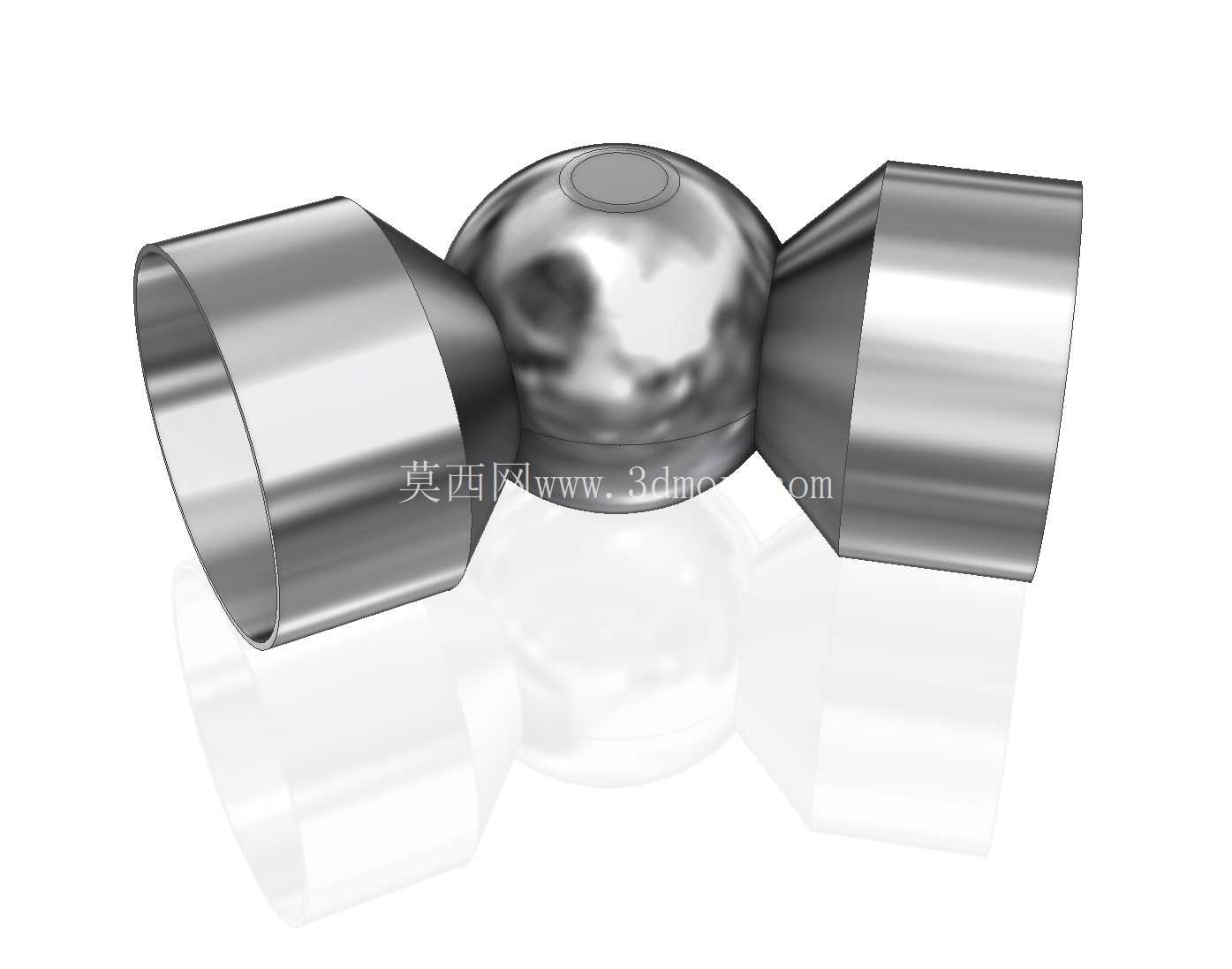

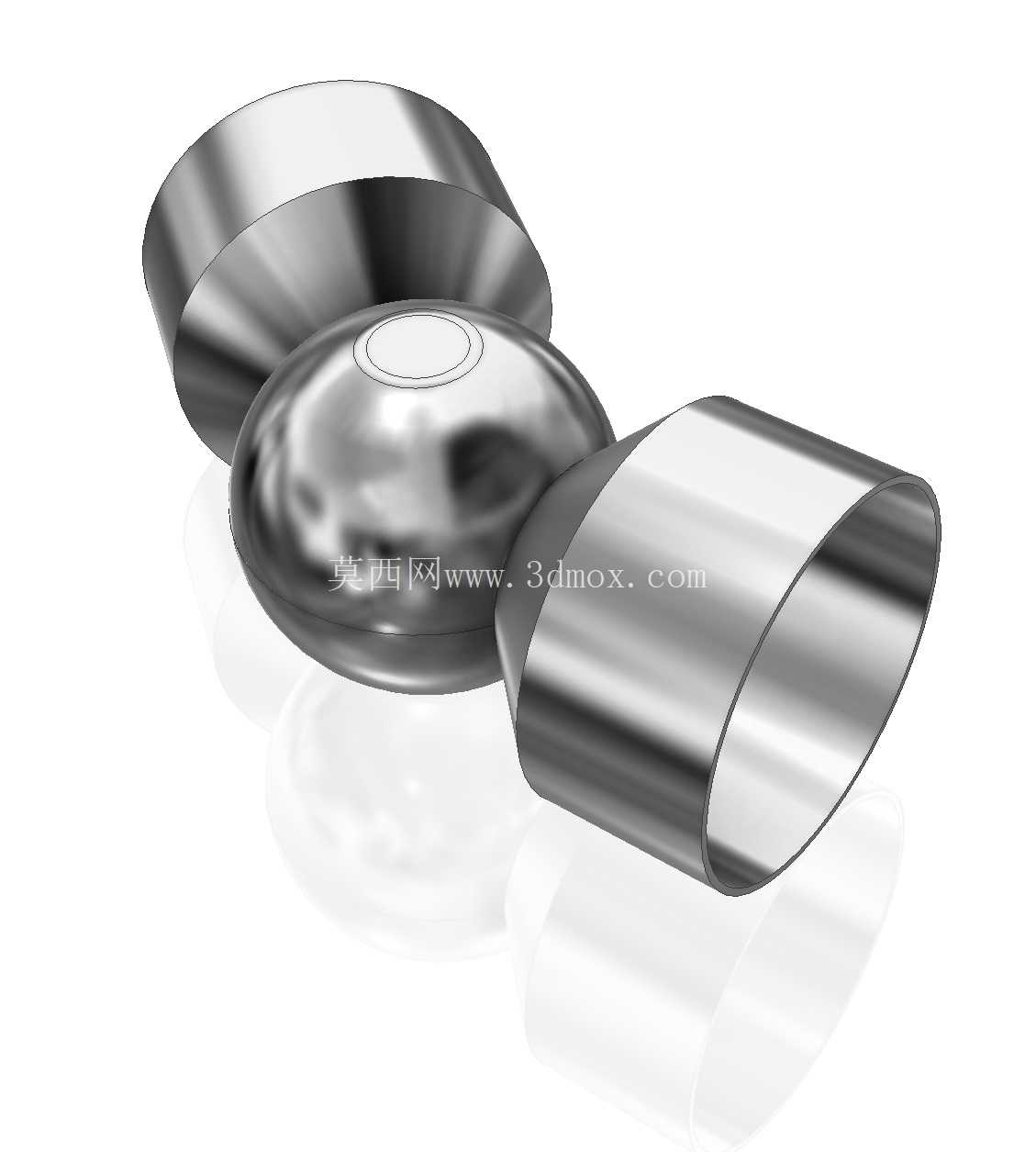

　　这款连接件的主体结构分为三个功能段，两端的筒状连接段用于与对应直径的栏杆管材套接，内部可预留注胶槽或顶丝安装位，安装时可根据管材材质选择结构胶粘接、顶丝紧定或者焊接的方式固定，中间的球铰结构是核心功能部分，球面配合的加工精度直接决定了铰接转动的顺滑度与承载能力，球面配合间隙控制在合理范围内，既不会出现旷量导致栏杆晃动，也不会因为间隙过小出现转动卡滞的问题。从尺寸边界来看，这款连接件的适配管径为50.8毫米，也就是常说的2英寸标准管材，这个规格是目前商用不锈钢栏杆、工业铝型材栏杆中应用非常广泛的管径尺寸，不管是圆管扶手还是横向连接杆件都能适配，连接件的整体外轮廓做了圆弧过渡处理，没有尖锐棱角，符合公共区域栏杆的安全规范要求，表面采用镜面抛光处理，和不锈钢管材的表面质感匹配，安装后不会出现明显的外观色差。

　　在设计这款连接件的三维结构时，首先要确定球铰的转动角度范围，结合常规栏杆安装的转角需求，将最大偏转角控制在15度以内，这个角度范围足以覆盖绝大多数现场安装的角度偏差需求，同时不会因为偏转角度过大导致连接件内部结构强度不足；其次是两端套接段的长度设计，套接段过短会导致连接强度不足，容易出现管材从接头中脱出的问题，套接段过长则会造成材料浪费、增加不必要的成本，经过受力仿真验证，将套接段长度设置为管径的0.8倍时，既能满足侧向载荷下的连接强度要求，也能控制整体结构的紧凑性；另外在球面配合部位，设计时预留了润滑脂存储槽，长期使用过程中可以存储少量润滑介质，避免球面锈蚀导致的转动失效，延长连接件的整体使用寿命。

　　从实际应用场景来看，这款铰接连接器不仅可以用在直线段栏杆的误差补偿，还可以用在楼梯扶手的转角连接、坡道栏杆的坡度适配、弧形栏杆的分段连接等场景，相比传统的焊接式转角接头，采用这种铰接连接件可以大幅降低现场安装的难度，不需要在现场进行角度切割、打磨、焊接等工序，只需要将管材插入接头调整好角度后固定即可，能够有效缩短现场施工周期，降低对安装工人的技能要求。在结构强度方面，这款连接件采用与适配管材匹配的材质生产，当采用不锈钢材质时可满足户外防腐需求，适合沿海区域、高湿度环境下的栏杆安装，采用铝合金材质时则能降低整体重量，适合室内轻质栏杆系统使用；球铰部位的接触面积经过计算，在栏杆承受规范要求的水平侧向载荷时，球面接触应力远小于材料的许用应力，不会出现塑性变形导致的铰接失效。在建模过程中，需要重点保证球面的同轴度、两端套接段的圆柱度，以及套接段内孔与球铰中心的位置度，这些形位公差直接影响最终产品的装配效果，如果内孔与球铰中心偏移，会导致安装后栏杆出现同轴度偏差，影响整体外观；同时外表面的圆弧过渡需要做相切约束，避免出现折线棱边，保证抛光后的表面质感一致。
