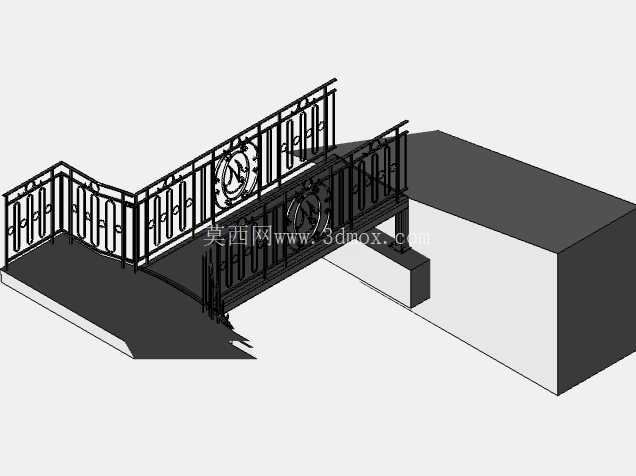

带金属连廊的锻铁阳台护栏结构设计

　　该结构主要应用于低层住宅、复式建筑的户外阳台衔接场景，可解决相邻阳台、阳台与户外露台之间的通行衔接问题，同时兼具安全防护与建筑外立面装饰作用，适配欧式、复古风的民用建筑外立面改造与新建项目施工需求。从实际使用维度看，护栏部分的竖向栏杆间距控制在110mm以内，符合民用建筑防护栏杆的安全规范要求，可避免儿童攀爬坠落风险，顶部扶手采用通长扁钢弯折成型，握持宽度符合人体工程学要求，日常倚靠、扶握时无尖锐棱角剐蹭风险。金属连廊部分采用花纹钢板作为踏步基面，表面做防滑处理，即使在雨天积水的工况下，也能保证行人通行时的摩擦力足够，不会出现打滑问题，连廊底部设置支撑立柱，将竖向荷载直接传递至建筑结构梁体，不会对阳台悬挑结构造成额外的荷载负担。

　　设计过程中优先考虑了锻铁材质的加工特性，所有弯曲构件均采用冷弯工艺成型，避免热弯导致的材质表面氧化层破坏，减少后期防锈处理的工作量；护栏中部设置的装饰徽标采用分体式焊接结构，可根据建筑整体装饰风格更换不同纹样的饰件，无需改动整体护栏的主体框架，适配不同项目的定制化需求。安装边界方面，护栏与建筑墙体的连接采用后置膨胀螺栓固定，固定点间距不大于800mm，每个固定点的抗拔承载力不低于5kN，可满足水平推力荷载要求；连廊与两侧阳台的衔接处预留20mm的伸缩缝隙，填充耐候密封胶，避免建筑沉降、温度变形导致的结构拉扯开裂。

　　整体结构的所有外露金属构件均做热浸镀锌打底加户外氟碳漆面处理，可适应户外日晒雨淋的腐蚀环境，正常使用工况下防锈年限可达15年以上。从建模逻辑上看，该模型将护栏的竖向栏杆、横向扶手、装饰徽标、连廊踏步、支撑立柱做了分图层处理，结构工程师可直接提取各构件的截面参数做受力验算，加工厂商也可直接提取构件轮廓做下料排版，无需二次拆分模型。连廊的坡度控制在5%以内，既满足排水要求，又不会因坡度过大导致通行时的不适感，护栏的转角处采用45度拼焊工艺，焊缝打磨平整后做漆面处理，外观无明显焊接痕迹，整体线条流畅。

　　在实际项目应用中，该结构可根据阳台的实际开间尺寸调整护栏长度与连廊跨度，模型中所有参数均做了可变量设置，修改对应尺寸参数即可快速生成适配不同工况的结构模型，大幅缩短同类型项目的设计建模周期。需要注意的是，安装时需先确认建筑阳台的结构承载力，若为老式悬挑阳台，需额外对悬挑结构做加固处理后再安装该连廊护栏结构，避免荷载超出原结构设计阈值引发安全隐患；护栏底部与阳台地面的衔接处需做防水翻边处理，避免雨水顺着护栏固定件渗入阳台楼板内部，造成楼板渗水问题。
