多层金属仓储置物托盘框架结构

这款多层框架式托盘结构，主要面向生产车间线边暂存、仓储库区规整存放、物料周转环节的承载需求设计，区别于常规平面托盘的单层承载逻辑，采用分层格构的形式实现垂直空间的利用率提升，在同等占地面积下可实现多批次、多品类物料的分类存放，避免不同规格物料混放导致的磕碰、取用效率低下问题。从实际应用场景来看，这类结构常被布置在机加工车间的工序衔接点位，用来临时存放待加工毛坯、已完工待检工件，也可搭配周转箱使用，存放小型标准件、工装夹具配件，部分冷链仓储、电商前置仓也会采用同类型结构，搭配防滑层板存放箱装货品，适配人工取放与低位叉车辅助存取的双重作业模式。

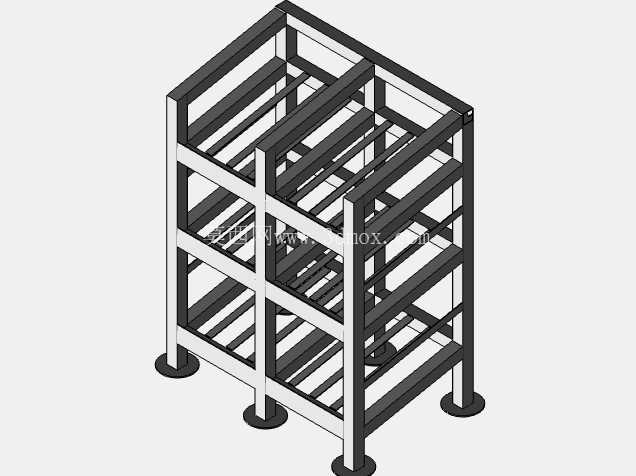

结构设计上采用方管作为主受力构件，四根竖向主立柱作为整体承载的核心传力路径，每层设置纵横交错的肋条形成承载格栅，格栅间隙经过针对性优化，既保证足够的支撑面避免小件掉落，又尽可能减少整体自重，降低材料成本。立柱底部设置圆形法兰式安装脚，可通过膨胀螺栓与地面完成刚性固定，避免满载状态下出现侧翻风险，若用于周转场景也可在脚座下方加装脚轮，实现短距离的工位间推移，无需额外借助搬运设备。层与层之间的间距采用等距设计，可根据存放物料的高度灵活调整层板位置，适配不同尺寸工件的存放需求，主框架的连接节点采用满焊工艺，焊后做打磨除锈与喷塑处理，提升长期使用过程中的防锈抗腐蚀能力，适配车间多油污、多粉尘的复杂作业环境。

从安装边界来看，整体框架的外形尺寸适配常规标准托盘的堆放模数，宽度方向可满足两个标准周转箱并排摆放，深度方向可容纳三个标准物料盒纵向放置，整体高度控制在人工站立取放的舒适区间，最高层的存放高度不超过成年男性站立抬手的便捷取放高度，避免需要登高作业带来的安全隐患。主立柱的型材壁厚根据额定满载载荷做了匹配计算，每层的额定承载可满足常规机加工工件的存放需求，格栅肋条的排布密度经过受力仿真验证，在集中载荷作用下的最大挠度控制在允许范围内，不会出现长期承重导致的层板下弯变形问题。框架的边角位置均做了圆弧过渡处理，避免作业人员取放物料时被尖锐边角磕碰，整体结构无突出的螺栓头、焊瘤等易刮擦部件，适配车间频繁人员走动的作业场景。

在设计思路上，这款结构没有采用复杂的可拆卸连接结构，而是优先考虑长期固定工位使用的结构稳定性，减少螺栓连接长期受载出现的松动风险，若需要长途运输，也可将框架拆分为立柱、层片两个模块，到达现场后通过螺栓快速拼装，兼顾运输便利性与使用稳定性。格栅式的层架设计相比整板式层板，更便于清理积存的切屑、灰尘，在机加工场景使用时，切屑可直接从格栅间隙掉落至地面，不会在层板上堆积刮伤工件表面，也便于日常的清扫维护。整体结构的受力传递路径清晰，竖向载荷通过每层的格栅肋条传递至侧边横梁，再由横梁传递至四根主立柱，最终通过底部脚座传递至地面，无多余的受力冗余构件，在保证结构强度的前提下尽可能压缩材料用量，控制整体制造成本。

实际使用过程中，这类托盘框架可单独使用，也可多个并排拼接形成连续的存放区，相邻框架之间可通过连接片做刚性固定，提升整体的抗侧倾能力，适配大存量的仓储需求。针对需要区分物料品类的使用场景，可在每层框架的侧边加装标识卡槽，插入物料标识卡快速识别存放物料的型号、批次，提升物料管理的效率。相比传统的木质托盘、塑料托盘，这款金属框架结构的抗冲击能力更强，在频繁存取工件、偶尔受到叉车磕碰的情况下不会出现开裂、破碎问题，使用寿命是常规托盘的数倍，长期使用的综合成本更低。
