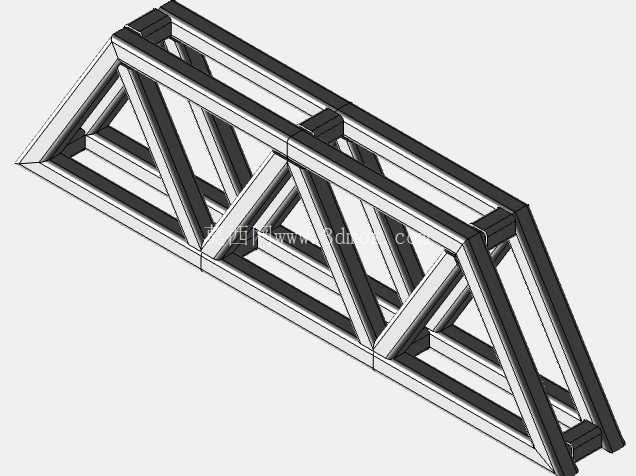

方形光束焊接桁架结构设计

该结构为采用方形截面型材焊接成型的桁架式承重梁，在轻载承重场景中应用十分广泛，常见于小型工业设备的机架支撑、厂房内轻型物料输送线的跨距承载段、临时检修平台的主梁结构，也可作为小型装配式工装的骨架支撑件使用。不同于实心型钢梁的厚重设计，这类桁架梁通过杆件的合理排布，在保证承载能力的前提下大幅降低了自身重量，能有效减少下部支撑结构的载荷负担，同时降低材料消耗与整体制造成本。

从实际使用角度看，这类桁架梁的核心作用是在指定跨距内承担垂直方向的均布载荷与少量侧向载荷，替代同承载等级的实心型钢，尤其适合对自重控制有要求、安装空间的高度方向有一定余量的场景。比如在跨度3到6米的轻型输送线搭建中，使用这类桁架梁作为侧边主梁，不需要额外增加中间支撑立柱，就能保证输送面的水平度，同时避免实心H型钢自重过大导致的安装吊装难度提升问题。

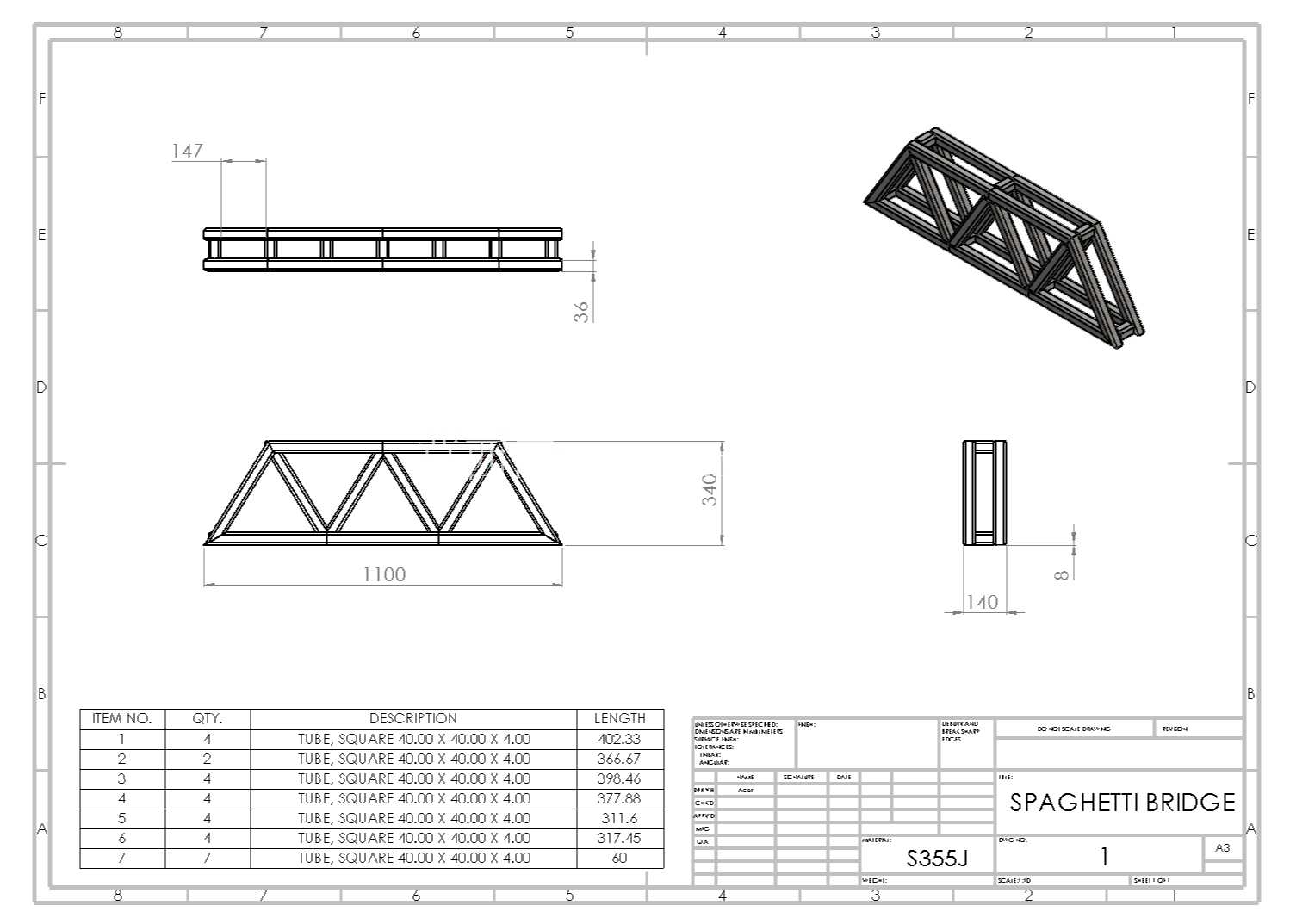

设计层面采用了经典的三角形桁架受力逻辑，上下弦杆采用通长的方形光束型材，承担整体弯曲带来的拉压应力，斜向腹杆按照固定节间角度排布，将弦杆之间的剪切力逐层传递分解，所有杆件的交汇节点均采用满焊连接，保证节点处的力传递效率，避免出现应力集中导致的局部变形。型材选用40x40x4规格的方形光束，这个截面尺寸的型材在4米左右的常用跨距下，既能保证弦杆的截面惯性矩满足挠度控制要求，又不会因为截面过大造成腹杆排布的空间浪费，腹杆与弦杆采用同规格型材，能减少备料的型材种类，降低下料与焊接的工艺复杂度。

从结构细节来看，整个桁架的节间尺寸经过受力核算，斜腹杆的角度控制在45度到60度之间，这个角度区间能让腹杆的受力状态更合理，既不会因为角度过陡导致腹杆长度过长引发失稳，也不会因为角度过平导致腹杆承受的轴向力过大。上下弦杆的外侧保持齐平，方便后续安装附属部件，比如输送线的导轨安装座、平台的铺板固定件都可以直接在弦杆平面上钻孔固定，不需要额外加装过渡连接件。桁架的两端预留了安装连接的端面，可通过焊接连接板或者螺栓连接的方式与两侧的支撑立柱固定，安装边界的尺寸控制严格，两端连接孔的位置与支撑立柱的预装孔位完全匹配，现场安装时不需要二次切割调整，能大幅缩短现场装配的工期。

在焊接工艺的适配性上，整个结构的所有杆件连接节点都预留了足够的焊接操作空间，不会出现杆件间隙过小导致焊枪无法到达焊接位置的问题，所有焊缝均为连续角焊缝，焊脚尺寸匹配型材壁厚，既能保证连接强度，又不会因为焊接量过大导致结构出现焊接变形。焊接完成后可通过简单的时效处理消除焊接应力，再进行表面涂装处理，就能满足常规工业环境下的使用要求，在无强腐蚀的室内环境中，这类结构的使用寿命可达十年以上，日常维护仅需要定期检查节点焊缝是否出现开裂即可，维护成本极低。

不同于定制化的大型承重桁架，这类标准化节间的桁架梁可以实现分段预制，根据实际需要的跨距拼接成不同长度，通用性极强，在轻型钢结构搭建、非标设备机架制作领域的应用占比逐年提升，尤其适合中小企业的非标设备快速搭建需求，不需要单独进行复杂的受力计算，按照标准节间拼接就能满足常规的承载要求，大幅降低了设计与制作的门槛。
